带圆柱嵌装结构的卡接式组合机械构件

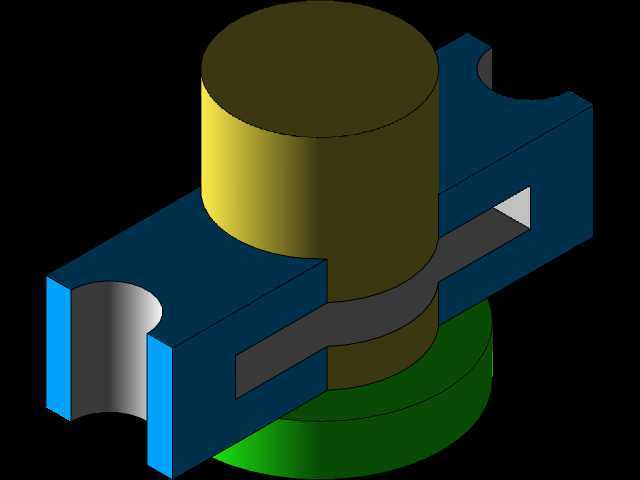

　　这类组合式卡接构件常应用在低压配电柜体内部的线束固定、小型电源模块的侧向限位场景，也可在小型实验台架的工装快装结构中作为定位连接件使用，替代传统螺丝锁紧的固定方式，减少装配时的工具依赖，提升小批量组装场景的作业效率。构件主体采用框架式镂空结构，两侧对称开设半圆弧避让槽，可适配直径匹配的圆柱类杆件或线束的侧向卡入，中间的贯通槽位用于穿装横向的限位杆或扎带，实现上下方向的位置锁止，避免嵌装的圆柱部件出现轴向窜动。从结构设计逻辑来看，主体框架的壁厚做了等厚处理，所有转角位置均设置了工艺圆角，既可以减少注塑或铣削加工时的应力集中问题，也能避免装配过程中锐边划伤操作人员或配套线缆。

　　上部的圆柱嵌装段分为三段不同直径的柱体，最上端的大直径柱体作为限位端，直径大于框架中部的贯通孔尺寸，装配后可卡在框架上表面，避免柱体向下滑脱；中间的等直径柱体与框架中部的安装孔做间隙配合，单边配合间隙控制在0.1mm左右，既保证装配时的顺畅推入，也不会出现过大的晃动量；最下端的小直径柱体可插入下方配套的基座定位孔中，实现整个组合构件的底部定位。下部的绿色环形基座作为承载底座，外径大于主体框架的下部开口尺寸，装配后可托住整个框架结构，基座上表面设置的浅凹槽与框架底部的凸台做适配，可限制框架绕圆柱轴线的转动自由度，保证安装后整体结构的姿态稳定。

　　安装边界方面，整个构件的最大外轮廓宽度适配常用的35mm标准电气安装导轨的卡装尺寸，也可通过两侧的平面直接用螺丝固定在安装板上，安装孔位预留了沉头空间，螺丝锁紧后头部不会突出构件表面，避免与周边其他部件产生干涉。横向贯通槽的宽度适配常用的3mm直径限位销或标准尼龙扎带，现场装配时可根据实际固定需求选择锁止方式，不需要额外加工定制配件。两侧的半圆弧槽的圆弧半径与常用的电气穿线护口半径匹配，卡入线束后不会对线束外皮产生切割应力，长期使用下可降低线束绝缘层破损的风险。

　　构件的所有配合面均做了平面度公差控制，装配后相邻部件的贴合面间隙不超过0.05mm，不会出现明显的装配错位，在有轻度振动的设备运行场景下，也不会因为间隙过大产生异响或部件松脱。这类结构在设计时没有采用复杂的曲面特征，所有特征均可通过常规的铣削加工或注塑成型实现，不需要特殊的加工工艺，量产时的制造成本较低，同时结构的冗余强度充足，在常规的限位固定场景下，可承受不低于50N的侧向拉拽力而不出现结构变形或损坏。
