电源变压器端盖与配套封盖结构设计

　　在低压配电、小型工控设备的电源供给环节，这类端盖与配套封盖是小型电源变压器的核心防护组件，直接决定变压器本体的绝缘防护等级、接线端的防尘防误触性能，以及整机装配后的外观一致性。很多刚接触电源结构设计的工程师容易忽略端盖组件的细节设计，往往在样机试装阶段才发现装配干涉、密封间隙不均、接线端子伸出长度不匹配等问题，反而拖慢整个项目的落地进度。

　　从实际应用场景来看，这类端盖封盖组件多用于额定功率100W以内的开放式小型电源变压器，常见于工控PLC供电模块、小型机床控制回路电源、民用小家电内置供电单元等场景，这类场景对变压器的安装空间限制较严，同时要求外壳具备基础的IP20以上防护能力，避免车间粉尘、金属碎屑落入变压器绕组造成短路，也防止运维人员误触带电接线端引发安全事故。

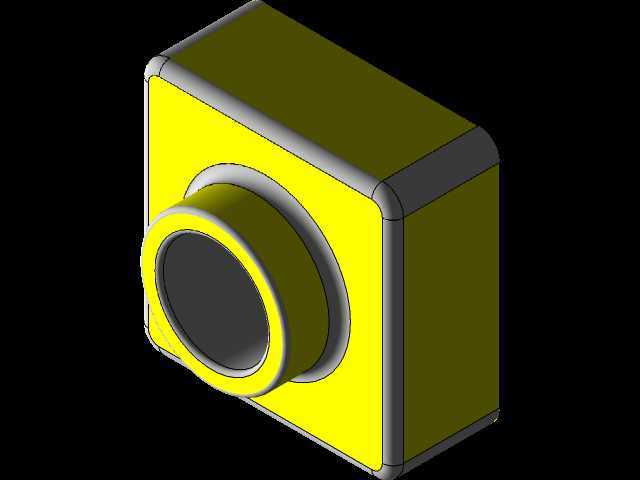

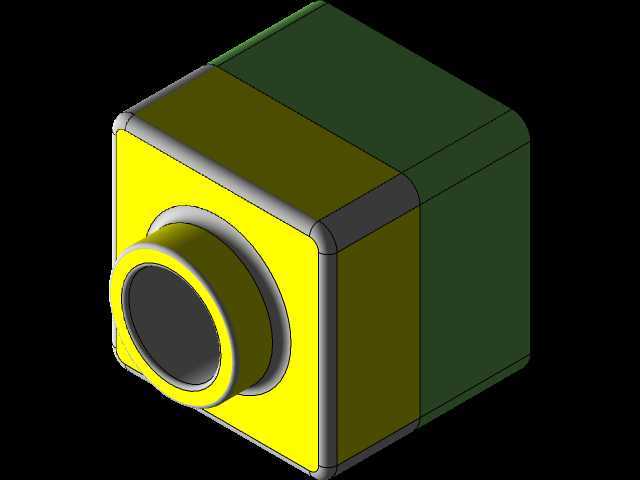

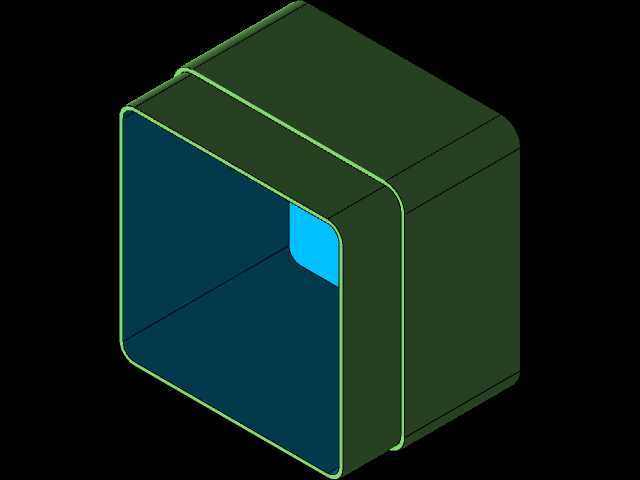

　　设计这类组件时，首先要匹配变压器铁芯的叠厚与绕组外包尺寸，端盖的内腔深度需要预留0.8-1.2mm的绝缘纸装配间隙，不能直接贴靠绕组外层，避免长期运行中绝缘层磨损造成击穿。封盖与端盖的配合采用止口结构，止口的配合公差选H7/h6即可，既保证装配时的定位精度，又不会因为公差过紧造成装配应力，导致塑料端盖在温度循环下出现开裂。图中可见的中心凸台结构，是专门为变压器低压侧接线端子预留的伸出通道，凸台的内径需要匹配接线护套的外径，凸台的高度要超出安装板面3-5mm，保证接线完成后导线弯折不会直接摩擦端盖棱角，避免导线绝缘层破损。

　　从安装边界来看，端盖的四个边角做了R3的圆角过渡，一方面是避免锐边划伤装配人员，另一方面是匹配变压器安装支架的卡位尺寸，端盖背部的定位卡槽要和铁芯的夹件凸点完全契合，装配后不需要额外打胶就能实现端盖的周向固定，减少装配工序。封盖的侧面预留了0.5mm的溢胶槽，如果部分高防护要求的场景需要涂密封胶，多余的胶液会流入溢胶槽，不会溢出到端盖外表面影响外观。

　　很多工程师在建模时容易忽略塑料件的拔模角度，这类端盖采用ABS或者阻燃PP材质注塑成型，外表面拔模角度取1.5°，内表面因为有止口和卡槽结构，拔模角度取2°，避免注塑脱模时出现拉伤。端盖的壁厚设计保持均匀，整体壁厚2mm，凸台位置局部加厚到2.5mm，但加厚位置做了渐变过渡，避免注塑时出现缩痕，影响外观和装配精度。另外在端盖的内侧，对应绕组引出线的位置设计了两个小型的线卡结构，引出线可以直接卡入线卡，不需要额外扎带固定，能避免运输过程中引出线晃动拉扯绕组接线头，造成虚接故障。

　　在实际选型匹配时，需要先确认变压器的安装孔距，这类端盖的安装耳中心距要和变压器夹件的安装孔完全同轴，孔径设计为4.2mm，适配M4的安装螺丝，安装耳位置做了局部加厚，保证螺丝锁紧时不会出现开裂。封盖和端盖装配完成后，整体的外形方正，中心凸台的轴线和端盖平面保持垂直，垂直度公差控制在0.1mm以内，保证接线护套安装后不会出现偏斜，和外部设备的接线端口对接顺畅。

　　从长期运行的角度考虑，端盖的表面做了哑光纹理处理，既可以掩盖注塑时的轻微流痕，也能在设备运维时减少反光，方便运维人员观察接线端的状态。材料选型上必须满足UL94-V0的阻燃等级，毕竟是电源类组件，阻燃性能是硬性指标，避免变压器故障过热时端盖起火蔓延。另外端盖和封盖的配合面没有设计防水胶圈，因为这类组件本身就是用于室内干燥环境的内置安装，不需要过高的防水等级，去掉胶圈可以降低物料成本，也简化装配流程，适合批量生产。
