电子电工教学用基础电源部件结构

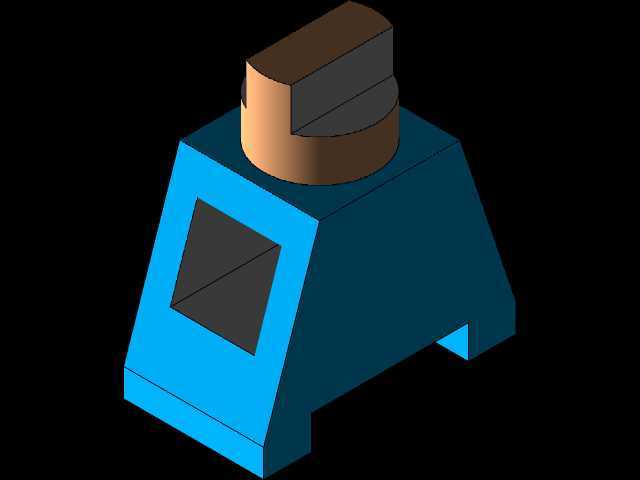

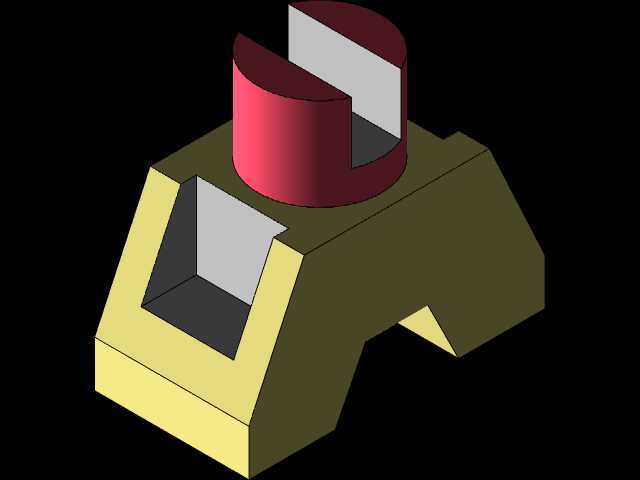

　　在中职、高职的电工电子实训教学场景中，这类基础结构部件常作为电源类实训装置的承载基座使用，区别于量产工业级电源变压器的全封闭外壳设计，该结构特意做了外露式的上部绕组安装位预留，方便实训过程中快速拆装绕组组件、观察磁路与绕组的配合关系，不需要额外拆解外壳就能完成匝数比对、同名端判定等基础实训操作。从结构设计逻辑来看，下部的蓝色基座采用梯形收腰造型，并非单纯的外观造型选择，下宽上窄的结构能有效降低整体重心，放置在实训台面上时抗侧翻能力更强，即便学员在接线过程中不小心拉扯导线，也不容易带动整个部件倾倒；基座正面预留的方形内嵌区域，可嵌入小型电压电流显示模块，也可作为接线端子排的安装位，深度控制在12mm左右，刚好适配常规实训用数显表头的安装厚度，不会出现模块凸出易磕碰、或者凹陷过深接线操作不便的问题。

　　上部的圆柱凸台是绕组与磁芯的核心安装位，凸台外径与常规EI型、环形磁芯的内孔尺寸做了适配预留，凸台顶部的平面切边结构，是为了方便固定绕组的绝缘端盖，切边平面上预留的两个隐形安装孔位，可直接用M3螺丝固定端盖，不需要额外增加卡扣结构，降低加工难度的同时，反复拆装也不会出现卡扣断裂的问题。从安装边界来看，基座底部两个向外延伸的支脚，每个支脚都预留了沉头安装孔，既可以直接放置在实训台面上使用，也可以通过螺丝固定在实训网孔板或者木质实训台架上，支脚的悬空高度控制在8mm，刚好能容纳常规接线端子的导线弯折空间，不会出现导线被基座底部压损绝缘层的问题。

　　这类结构在设计时没有做过多的复杂曲面，所有转角都做了R3-R5的圆角处理，一方面是注塑加工时能减少应力集中，避免成型后出现转角开裂的问题，另一方面实训场景中频繁挪动、拆装，圆角结构也能减少尖锐边角对学员手部的划伤风险。上部圆柱凸台与下部基座的连接位置做了一圈加厚的过渡筋，筋厚4mm，能承受绕组安装时的按压冲击力，不会出现连接处断裂的情况；凸台的高度比常规实训用绕组的高度高出5mm，安装绕组后上端盖能完全盖住绕组端部，避免铜线外露引发的触电风险，同时高出的部分也能作为绕组绕制时的定位基准，学员绕制手工绕组时可以直接以凸台顶面为基准对齐，不需要额外测量定位。

　　基座内部做了中空的走线腔设计，侧壁预留了三个穿线孔，绕组的引出线可以直接从穿线孔进入内部走线腔，连接到正面的显示模块或者接线端子上，走线腔的内部宽度留足了15mm的空间，即便是同时穿过6根1.5平方的实训导线，也不会出现导线挤压、绝缘层磨损的问题，穿线孔位置都做了圆角翻边处理，不会割破导线绝缘层。不同于工业级电源变压器的密封设计，该结构的基座背面是完全开放的，实训过程中可以直接观察内部走线情况，方便学员排查接线错误，也能快速更换内部的接线端子或者显示模块，不需要完全拆解整个结构。在实际实训应用中，这类基础部件可以适配多种不同功率的教学用绕组组件，从5VA到50VA的实训用绕组都能安装在上部凸台上，不需要更换基座，大幅降低实训耗材的采购成本；基座的蓝色外壳选用ABS工程塑料材质，绝缘性能满足实训场景的安全要求，同时材质韧性较好，正常使用中的磕碰、摔落都不容易出现碎裂的情况。结构的整体尺寸控制在手掌大小，单手握持即可挪动，不会占用过多实训台面空间，一个标准实训工位可以同时放置4-5个这类部件，完成不同绕组参数的比对实训。
