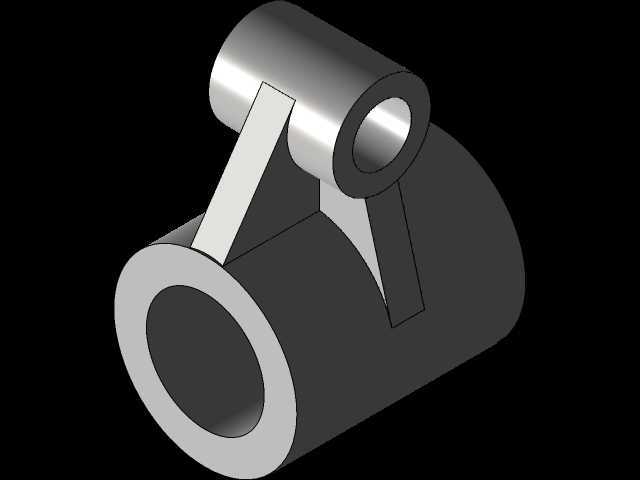

带斜撑加强的正交轴套连接构件

　　这类带斜向加强支撑的正交轴套构件，在常规轻工输送设备、小型工装夹具的铰接传动部位十分常见，日常做结构设计时经常会碰到类似的连接需求——两个轴线呈空间垂直的回转部件需要实现稳定铰接，同时要承受一定的径向载荷与交变弯矩，不能出现连接部位刚度不足导致的晃动、形变问题。从实际使用场景来看，这类构件多作为中间铰接转接件使用，比如小型皮带输送机的张紧臂铰接点、手动工装夹具的连杆转接处、非标自动化设备里的摆臂连接座，都能看到这类结构的影子，它不需要承担超大载荷，但要保证长期往复摆动下的结构稳定性，避免应力集中部位出现疲劳断裂。

　　从结构设计逻辑来看，主体采用两个轴线垂直的空心筒状结构，水平方向的长筒作为主支撑轴套，一般穿装固定芯轴，承担主要的径向承载需求，筒壁厚度根据适配的轴径做匹配，常规设计下筒壁厚度不小于轴径的1/8，保证芯轴穿装后不会出现筒壁形变；垂直方向的短筒作为铰接端，用来连接摆臂或者联动杆件，两个筒身之间的斜向支撑板是整个结构的核心加强部位，很多新手建模时容易忽略这个斜撑的作用，直接将两个筒垂直相接，实际受力时垂直筒的根部会出现极大的应力集中，反复摆动几次就会出现焊缝开裂或者本体断裂的问题，斜撑的存在刚好将两个筒的受力做了传导分散，把垂直筒承受的弯矩部分传递到水平长筒的筒壁上，大幅降低连接根部的应力峰值。

　　做这类零件的建模练习时，首先要确定两个轴套的中心距，这个尺寸是整个零件的核心安装边界，直接决定了铰接点的转动半径，一旦中心距出现偏差，整套连杆机构的运动行程就会出现误差，甚至出现运动干涉。水平长筒的内孔尺寸要和适配的固定轴做公差匹配，一般采用H7间隙配合，保证轴套可以绕固定轴顺畅转动，不会出现卡滞；垂直短筒的内孔则根据铰接销的尺寸做配合设计，考虑到铰接部位需要定期加注润滑脂，部分工况下会在筒壁上预留注油孔，不过入门练习模型里一般会简化这个结构。斜撑的厚度不需要做的过厚，一般取筒壁厚度的1.2-1.5倍即可，过厚反而会增加不必要的零件重量，斜撑和两个筒身的相接部位要做圆角过渡，避免直角相接带来的应力集中，圆角半径一般取3-5mm，根据零件整体尺寸等比例缩放即可。

　　从安装边界来看，水平长筒的长度要比安装部位的支撑座间距小2-3mm，预留出装配间隙，避免安装时出现轴向顶死的问题；垂直短筒的端面要和连接摆臂的侧面留1mm左右的间隙，防止摆动时出现端面摩擦。零件的材质一般根据使用工况选择，常规轻载工况下采用Q235钢焊接后做表面发黑处理即可，有防锈需求的工况可以采用304不锈钢加工，载荷稍大的场景则会选用45号钢整体铣削成型，之后做调质处理提升整体强度。很多建模初学者在练习这类零件时，容易把两个筒的相接部位做的过于复杂，其实只要掌握了拉伸、切除、筋特征这几个基础命令就能完成整个模型的搭建，重点是要理解每个结构对应的受力需求，而不是单纯照着图纸画形状，只有明白斜撑的加强作用、圆角的应力分散作用、配合公差的实际意义，才能在后续的自主设计中灵活运用这类结构，而不是生硬的照搬图纸。实际生产中这类零件如果采用焊接工艺制作，焊后需要做去应力处理，避免焊接应力导致零件变形，影响后续的装配精度；如果是一体机加工的零件，加工时要注意两个内孔的垂直度公差，一般要控制在0.05mm以内，否则穿装轴之后会出现转动卡滞、磨损加快的问题。
