对开式控制面板壳体注塑模具结构

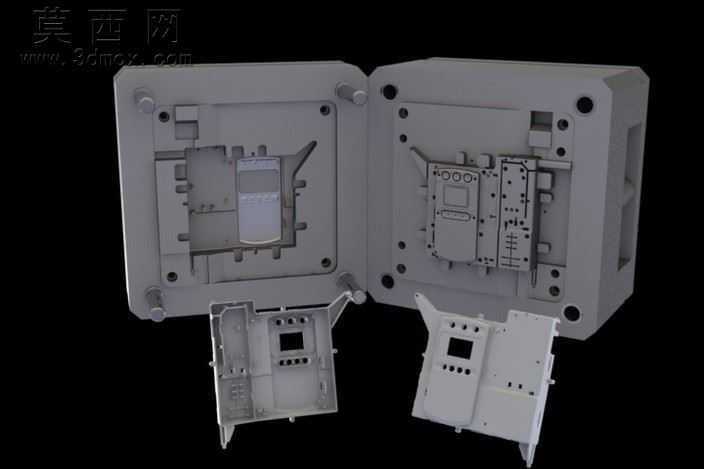

本作品为控制面板壳体的注塑成型模具三维建模成果，整体采用对开式两板模结构设计，完整还原了模具定模、动模以及对应成型的塑胶壳体零件的全部细节。建模过程中严格遵循注塑模具设计规范，首先依据控制面板壳体的外形轮廓与内部装配结构，拆分出定模型腔与动模型芯的成型区域，精准复刻了壳体内侧的卡扣位、螺丝柱、定位槽以及外侧的安装孔、避让缺口等细微结构，确保合模后型腔与型芯的贴合精度满足注塑成型的公差要求，避免出现披锋、缺胶等成型缺陷。材质渲染阶段，为模具主体部分赋予了标准模具钢的哑光金属材质，还原了钢材经过精加工后的细腻磨砂质感，对模具上的定位销孔、冷却水路接口、紧固螺丝孔等结构做了细节材质区分，孔位内部做了深色金属质感处理，突出结构的层次感；为成型后的塑胶控制面板壳体赋予了浅灰色ABS工程塑料材质，模拟了注塑件出模后的原生哑光表面效果，清晰展现壳体上的显示屏安装槽、按键定位位、走线缺口等功能结构。设计思路上，采用上下对开的模具结构适配该控制面板壳体的双侧外观需求，定模侧成型壳体的外表面光洁区域，保证外观面无顶针痕迹，动模侧集成顶出机构对应壳体内部的非外观区域，同时在模具分型面处设计了精准的定位锁结构，合模时可实现型腔与型芯的精准对位，避免成型过程中出现错位问题；模具上的导向柱、复位杆等标准件均按照行业通用规格建模，确保结构具备实际生产参考价值，整体建模逻辑清晰，结构细节完整，可用于注塑模具结构学习、控制面板类产品开模参考使用，能够直观展示壳体类注塑模具从型腔型芯拆分到标准件布局的完整设计流程。
