一出四腔精密注塑成型模具结构

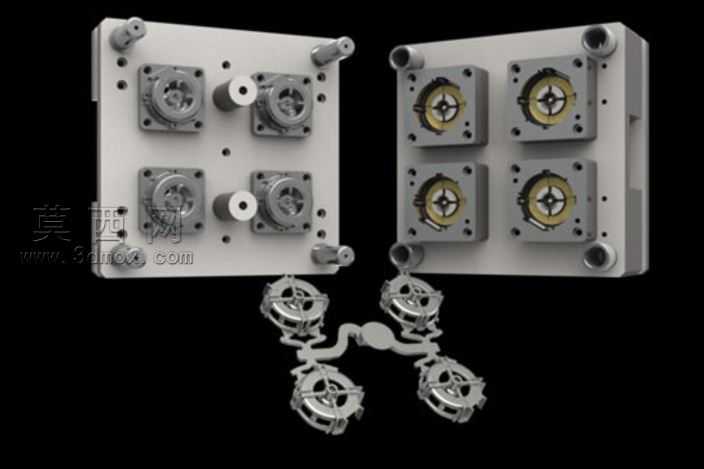

本套模具为典型的一模四腔注塑成型模具，整体采用标准两板模模架结构设计，建模过程中严格遵循注塑模具设计规范，对各零部件的配合公差、安装定位关系进行了精准还原。建模阶段首先完成模架的基础搭建，选用标准规格的定模板、动模板、垫块与上下固定板，保证模架整体刚性满足注塑生产的锁模力要求；随后完成成型零件的设计，定模侧加工有四个对称分布的型腔镶件，动模侧对应设置四个型芯镶件，镶件采用独立拆分式设计，既便于后续加工修模，也可在局部磨损时单独更换，降低模具维护成本。浇注系统采用平衡式流道布局，从主流道入口处分流为四条对称的分流道，分别连通四个模腔，保证注塑过程中熔融塑料能够同时均匀填充四个型腔，有效减少各模腔制品的成型差异，避免出现缺胶、飞边、收缩不均等成型缺陷。冷却系统采用环绕式水路设计，在定模型腔镶件与动模型芯镶件周边均布置了循环冷却水道，通过冷却水的循环流动快速带走注塑过程中传递到模具的热量，缩短制品冷却定型时间，提升整体生产效率，同时保证各模腔冷却速率一致，减少制品因冷却不均产生的翘曲变形。模具的导向定位系统采用精密导柱导套配合，在模架四角设置标准导柱导套组件，保证动定模合模时的定位精度，避免合模错位导致的型腔碰伤、制品偏心等问题；顶出系统采用顶针顶出结构，在每个制品的周边合理布置顶针位置，保证开模后制品能够平稳从动模侧顶出，避免顶出过程中制品出现变形、顶白等缺陷。渲染阶段对模具各部件赋予了贴合实际生产的材质，模架部分采用标准模具钢的金属哑光质感，型腔型芯部分做了抛光面的金属反光效果，导柱导套等运动部件赋予了光亮的金属材质，浇注系统的流道部分采用半透明质感模拟熔融塑料的填充状态，最终渲染效果清晰展现了模具开合状态下的内部结构，以及成型后带流道凝料的制品形态，完整呈现了整套模具的工作原理与结构细节。
