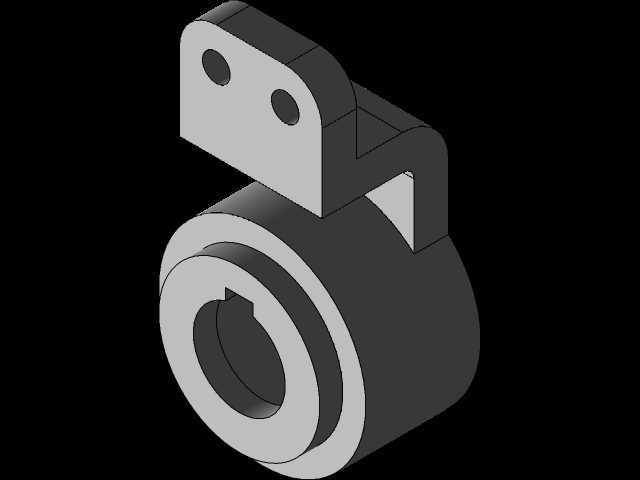

这类带铰接耳的轴套类构件,在轻工自动化输送线、小型工装夹具的摆动工位里十分常见,很多做非标设备的结构工程师在做间歇性摆转机构的时候,都会优先考虑这类结构的变体。从实际使用场景来看,它主要承担两个核心作用:一是通过内孔的键槽结构和传动轴实现周向固定,传递扭矩的同时避免轴与套之间出现相对转动打滑,二是通过上部带双安装孔的铰接耳,和摆臂、连杆或者驱动气缸的活塞杆端实现铰接,把轴的回转运动或者直线驱动的往复运动转化为设定角度范围内的摆转动作。
设计这类构件的时候,首先要卡准的是安装边界:内孔的键槽尺寸必须和配套传动轴的键宽、键深严格匹配,公差带一般选H7/k6的过渡配合,既保证装配的时候不需要过大的压装力,又能在承受交变载荷的时候不会出现松旷。上部铰接耳的两个销孔同轴度必须控制在0.02mm以内,不然装配的时候铰接销会出现别卡,长期往复摆动的时候会出现单侧磨损过快的问题,直接缩短构件的使用寿命。耳板的厚度要根据实际承受的摆转力矩来核算,不能太薄否则受侧向力的时候会出现耳板变形,也不能太厚否则会增加不必要的重量,还会挤占相邻构件的安装空间。
从结构特性来看,下部的轴套部分做了阶梯式的外径设计,靠外侧的轴肩可以直接抵在安装墙板的定位面上,省去了额外做轴向定位套的工序,装配的时候只要把轴套穿入墙板的安装孔,轴肩贴紧墙板端面之后,就可以直接确定轴向的安装位置,降低现场装配的调校难度。轴套的内孔长度要比配合的轴段长度短0.5到1mm,避免加工的时候轴段端面和孔底出现干涉,也能给装配时候的润滑脂留出少量留存空间,减少初期磨合的磨损。上部的铰接耳和下部轴套的连接位置做了圆弧过渡,没有尖锐的直角,一方面是避免热处理的时候出现应力集中导致开裂,另一方面也能减少往复载荷下的应力集中点,提升构件的疲劳强度。
在实际选型应用的时候,要注意这个构件的摆角范围不能超过铰接耳和轴套连接位置的结构干涉角,设计初期就要做运动仿真校核,确认摆转到极限位置的时候,耳板不会和相邻的轴套外壁、安装墙板出现碰撞。如果是用在有粉尘或者切削液飞溅的工位,还可以在铰接销孔的位置加装防尘密封圈,避免杂质进入销孔配合面加剧磨损。这类构件的材质一般选45号钢做调质处理,硬度控制在HB220-250之间,既能保证足够的强度承受冲击载荷,又不会因为硬度过高导致加工难度上升,如果是用在有腐蚀环境的工位,也可以换成304不锈钢材质,只是相应的壁厚要做小幅增加来弥补强度差距。
很多建模新手在练习这类零件的时候,容易忽略几个工艺细节:一是铰接耳的销孔端部要做C1的倒角,方便装配的时候导入铰接销,也能去除加工后的毛刺;二是轴套的内外径端面都要做倒角处理,避免压装的时候刮伤墙板安装孔或者传动轴的配合面;三是键槽的端部要做退刀槽设计,方便铣削加工的时候刀具退出,也能减少键槽端部的应力集中。不要小看这些细节,实际生产加工的时候,这些工艺结构是否合理,直接决定了零件的加工成本和装配效率,很多刚入行的设计员画出来的零件三维模型看着外形没问题,到了工艺环节才发现没法加工,或者装配的时候出现各种干涉,本质上就是没有结合实际加工和装配的需求来做结构设计。
从安装尺寸的边界来看,这类构件的总宽度要控制在相邻两个安装墙板的间距之内,铰接耳的外侧面和墙板之间要留出至少2mm的间隙,避免摆动的时候出现摩擦。轴套部分和墙板安装孔的配合长度不能小于轴套外径的1.2倍,否则会出现支撑刚度不足,受径向力的时候轴套出现歪斜,影响整个摆转机构的运动精度。如果是传递较大扭矩的工况,还可以在轴套的侧壁加装紧定螺钉,顶在传动轴的键槽顶面或者轴上预留的定位坑上,做双重防松,避免长期正反转切换的时候出现轴套轴向窜动。
