带安装孔方形底座凸台支撑结构件

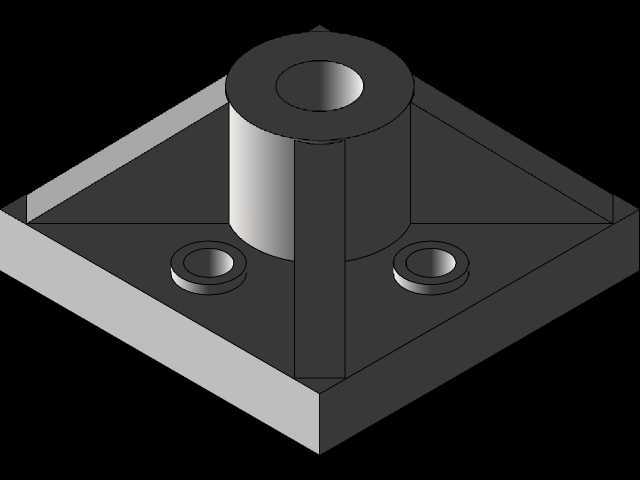

　　这类带方形安装底座的凸台支撑构件，在轻工装配工位、小型检测设备台架、教学实训工装的搭建场景中十分常见，很多时候作为轴类零件、检测探头、小型导向杆的底部固定支撑单元使用，区别于一体式铸造的重型支撑座，这类结构更适配轻载、定位精度要求中等、安装空间紧凑的工位，不需要额外焊接加强筋就能满足日常使用的刚性需求。从结构功能来看，方形底座的四个边角预留了沉头安装孔，安装时可以直接采用内六角螺栓穿过沉孔，将整个构件固定在铝型材台面、钢板工装台或者设备的安装基板上，沉孔的设计能够让螺栓头部完全没入底座平面，不会出现凸起干涉后续装配零件的问题，底座上表面与中心凸台衔接的位置做了直角过渡，没有多余的圆角或者倒角，一方面降低了铣削加工的走刀复杂度，另一方面也能让套装在凸台上的零件端面完全贴合底座平面，避免因倒角存在导致的装配倾斜、定位间隙问题。

　　中心凸台为空心圆柱结构，内孔的同轴度与凸台外圆保持一致，既可以作为穿线通道容纳设备的信号线缆、气路细管，也可以直接作为定位孔，插入导向光轴实现上部工装的上下滑动导向，凸台侧面设置的竖向加强筋直接连接到底座上表面，筋板厚度与凸台壁厚保持匹配，能够抵消凸台受到的侧向倾覆力矩，避免凸台与底座衔接位置因长期受侧向力出现开裂变形，很多初次做这类结构设计的新人容易忽略筋板的位置，要么把筋板做在对角位置影响安装孔的扳手操作空间，要么筋板厚度过薄达不到加强效果，这个结构里的筋板正对底座两个侧边的中点位置，完全避开了四个角的安装孔操作空间，装配时用内六角扳手拧螺栓不会被筋板挡住，操作便利性更好。从安装边界来看，方形底座的边长尺寸适配常规100mm间距的铝型材安装孔位，不需要额外做转接板就能直接固定在标准工业铝型材搭建的台架上，底座厚度控制在10mm左右，既保证了螺栓拧入后的螺纹啮合长度足够，也不会因为底座过厚导致整体重量偏大，增加台架的额外负载；中心凸台的高度根据常用的装配需求设定，能够满足大部分小型套筒类零件、导向套的安装深度要求，凸台外圆的尺寸公差取中等精度等级，不需要做磨削加工就能满足普通工装的定位配合要求，有效控制加工成本。

　　在实际设计这类构件的时候，需要提前确认安装面的平面度要求，如果底座固定在加工精度不高的型材台面上，可以适当在底座底部预留0.2mm的加工余量，装配时配磨保证凸台内孔的垂直度，避免上部安装的杆件出现倾斜；沉头孔的深度要匹配所选螺栓的头部高度，不能出现螺栓头部突出底座底面的情况，否则固定后整个构件会出现晃动，影响上部工装的定位精度；侧面的加强筋不需要做过高的拔模斜度，如果是采用机加工方式制作，筋板侧面直接采用直角加工即可，如果是采用3D打印或者铸造方式制作，可以适当增加1度左右的拔模斜度方便脱模。这类结构虽然造型简单，但在小型自动化设备的辅助工装、教学实训的建模练习、民用DIY设备的搭建中使用率极高，很多时候不需要做复杂的受力仿真，只要按照常规的壁厚、筋板比例设计，就能满足绝大多数轻载场景的使用需求，设计时重点要考虑装配的操作空间、零件之间的干涉避让，不要只追求外观的简洁忽略实际装配时的扳手操作空间、螺栓安装空间，很多新手设计的同类结构往往因为安装孔距离筋板太近，导致装配时扳手无法伸进去拧螺栓，最后只能重新返工修改模型，反而耽误加工进度。

　　另外在建模过程中，这类结构的特征顺序也有讲究，优先绘制底座的方形草图拉伸生成基体，之后在基体中心绘制凸台的草图拉伸生成凸台主体，再绘制加强筋的轮廓生成筋板特征，最后绘制安装沉孔和中心通孔，按照这个特征顺序建模，后续修改尺寸的时候只需要调整对应草图的参数就能快速衍生出不同尺寸规格的支撑座，不需要重新绘制全部特征，能够大幅提升系列化零件的设计效率，比如需要适配不同直径的导向杆时，只需要修改中心凸台的内孔和外圆尺寸，底座和筋板的参数可以完全保留，不需要做额外调整。
