带法兰铰接座的支撑连接构件

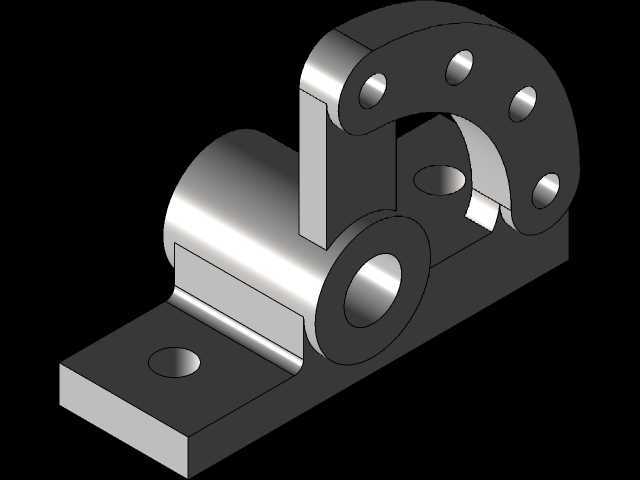

　　在各类工业传动、工装夹具以及小型设备的机架连接场景中，这类带法兰铰接结构的支撑构件是十分常见的传力与定位部件，它承担着将回转类部件与固定基座进行刚性连接，同时预留铰接转动自由度的核心作用。从结构布局来看，构件底部为带单安装孔的矩形安装底板，底板厚度均匀，底面为全平面加工设计，能够与安装基面完全贴合，安装时通过单颗螺栓穿过底板孔完成初步定位，配合底板侧边的定位基准面可快速完成装配找正，避免安装后出现偏载应力集中的问题。底板上方延伸出的半圆柱筒状结构是主要的承载轴套部分，内孔为光滑圆柱面，可与配套的销轴、转轴形成间隙配合，满足铰接转动的需求，筒身外侧做了圆角过渡处理，能够有效降低应力集中系数，在承受径向载荷时避免转角处出现裂纹失效。

　　与轴套结构垂直相连的是带多孔位的扇形法兰连接板，法兰盘上均匀分布了五个贯通安装孔，孔位沿法兰圆弧面等角度排布，可适配不同角度的安装对接需求，法兰盘与轴套之间通过立筋结构做加强连接，立筋厚度与法兰盘、轴套壁厚保持一致，既保证了连接刚性，又不会造成不必要的材料冗余。这类构件的设计思路始终围绕安装适配性与承载可靠性展开，在建模过程中需要重点关注各配合面的形位公差要求：底板安装面与轴套内孔轴线的平行度、法兰盘端面与轴套轴线的垂直度都需要严格控制，否则装配后会出现转轴卡滞、连接螺栓受剪应力过大的问题。

　　从安装边界来看，底板的长宽尺寸决定了构件在基座上的最小安装空间，法兰盘的外圆直径决定了对接部件的最大适配范围，轴套内孔的直径直接匹配对应规格的销轴，在实际选型替换时，需要核对这几个核心尺寸的匹配度，同时确认构件的整体高度是否满足设备内部的装配空间要求，避免出现安装干涉。在实际应用中，这类构件常被用在小型连杆传动机构的固定端、工装夹具的翻转支撑位、以及自动化设备的门体铰接部位，它既可以作为固定支撑座使用，也可以作为活动铰接点传递动力，不同的使用场景下对零件的材质要求也有区别：承受轻载的工况下可采用铝合金材质加工，降低整体重量；承受中重载、存在冲击载荷的工况下则需要采用45号钢或者铸钢材质，配合表面淬火处理提升轴套内孔的耐磨性能。

　　建模练习时，这类零件非常适合用来练习拉伸、切除、圆角、阵列等基础特征的操作，同时也能帮助学习者理解机械零件中“基准先行”的设计原则——从底板的安装基准面开始建模，逐步向上搭建轴套、立筋、法兰等结构，能够保证各特征之间的位置精度与设计意图一致，避免出现特征参考混乱导致的建模错误。在结构细节处理上，法兰盘上的安装孔都做了沉孔设计，可容纳螺栓头，避免螺栓突出法兰表面影响对接部件的安装贴合度；轴套两端的孔口都做了倒角处理，既方便销轴的装配导入，也能去除加工毛刺避免划损配合零件表面；底板安装孔的孔口同样做了倒角，可避免螺栓装配时出现螺纹错扣的问题。这些细节设计都是实际工程经验在零件结构上的体现，看似不起眼的小特征，却能大幅提升装配效率与零件的实际使用寿命。
