双铰接式传动连接摇臂结构设计

　　在各类中小型自动化传动机构、轻工机械往复动作单元以及小型执行器的动力传递路径中，这类双铰接式连接摇臂是承担动力换向、行程放大、动作轨迹约束的核心受力构件，日常多配套在直线驱动元件与末端执行工位之间，把驱动端的直线往复位移转化为末端工位的摆动或定角度回转动作，常见于小型包装设备的料仓启闭机构、纺织机械的导纱摆杆驱动单元、小型检测设备的工位切换摆臂结构中，也可作为独立铰接连接件用于非标自动化设备的动作联动模块。

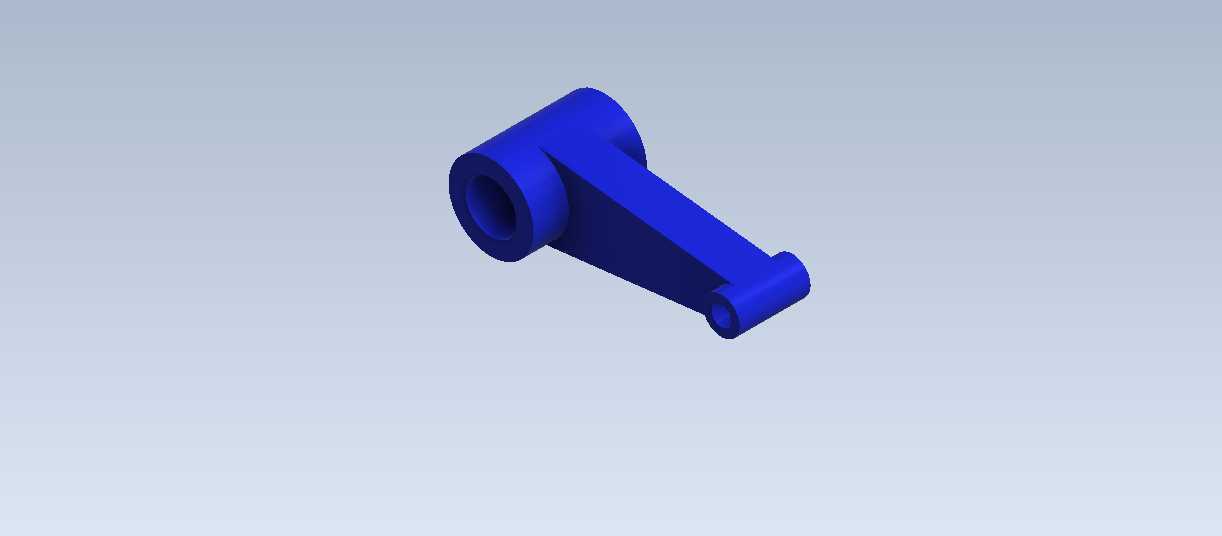

　　从结构功能上看，该构件两端分别设置同轴度要求较高的铰接孔位，一端孔径偏大，用于与设备机架侧的固定铰接销轴配合，作为整个摇臂摆动的旋转基准，孔内壁设计有适配衬套的安装余量，可根据实际载荷工况选配铜基石墨衬套或者滚针轴承，降低铰接位的转动摩擦阻力，同时提升长期往复摆动下的耐磨性能；另一端孔径偏小，用于连接驱动侧的连杆或者末端执行件的连接销，两端孔位的中心距直接决定了整个传动副的传动比与摆动行程范围，设计时需要结合驱动端的输出行程、末端需要的摆动角度反复校核中心距尺寸，避免出现动作死点或者行程不足的问题。中间的连接臂采用变截面斜向支撑结构，从大孔端的厚壁结构逐步过渡到小孔端的薄壁结构，既保证了两端铰接位的结构强度，又通过斜向筋式的臂身设计降低了整体构件的重量，减少摆动过程中的转动惯量，让驱动端的动力输出更平顺，不会因为构件自重过大导致启停阶段出现动作冲击。

　　设计这类构件时，首先要明确两端铰接位的安装边界：大孔端与机架配合时，需要预留销轴的轴向固定空间，通常孔的两端要设计卡簧槽或者轴端挡片的安装位，避免销轴在往复摆动过程中出现轴向窜动；小孔端与连杆配合时，要考虑连杆接头的活动间隙，臂身靠近小孔的位置要做倒角避让，防止摆动过程中臂身与连杆接头发生运动干涉。臂身的截面厚度需要结合实际受力工况核算，当传递的扭矩偏大时，可在臂身的背面增设加强筋，无需整体增加臂身厚度即可大幅提升构件的抗扭、抗弯性能，避免长期受交变载荷作用出现臂身变形或者铰接位开裂的问题。材质选择上，常规轻载工况可选用铝合金一体铣削成型，表面做阳极氧化处理提升耐磨与抗腐蚀性能；中载往复动作工况可选用45号钢加工后做调质处理，铰接孔位做高频淬火提升内壁硬度；有轻量化要求的高速摆动场景也可选用高强度工程塑料注塑成型，但需要严格核算铰接位的压溃强度，避免长期受力出现孔位变形。

　　实际装配过程中，需要先将大孔端的衬套或者轴承压装到位，保证衬套与孔位的过盈量在合理区间，过盈量太小容易出现衬套随销轴转动磨损孔壁，过盈量太大会导致衬套内孔收缩，转动阻力变大甚至出现卡滞。压装完成后要检测两端孔位的平行度，平行度超差会导致摆动过程中出现别劲现象，大幅提升铰接位的磨损速度，还会额外增加驱动端的负载损耗。两端铰接销轴的配合公差需要根据动作频率选择，长期高频往复摆动的场景建议选用间隙配合，加注润滑脂降低摩擦；低速重载的场景可选用过渡配合，减少铰接位的传动间隙，提升动作的定位精度。这类摇臂构件虽然结构不算复杂，但作为传动路径中的中间受力件，其加工精度、装配精度直接影响整个传动机构的运行稳定性与使用寿命，设计建模时需要充分考虑实际装配的工艺性，避免出现无法加工或者装配困难的结构，比如臂身与孔位的连接处要做圆角过渡，减少应力集中，同时也方便铣削加工时的刀具走刀，避免锐角位置出现加工毛刺难以清理。
