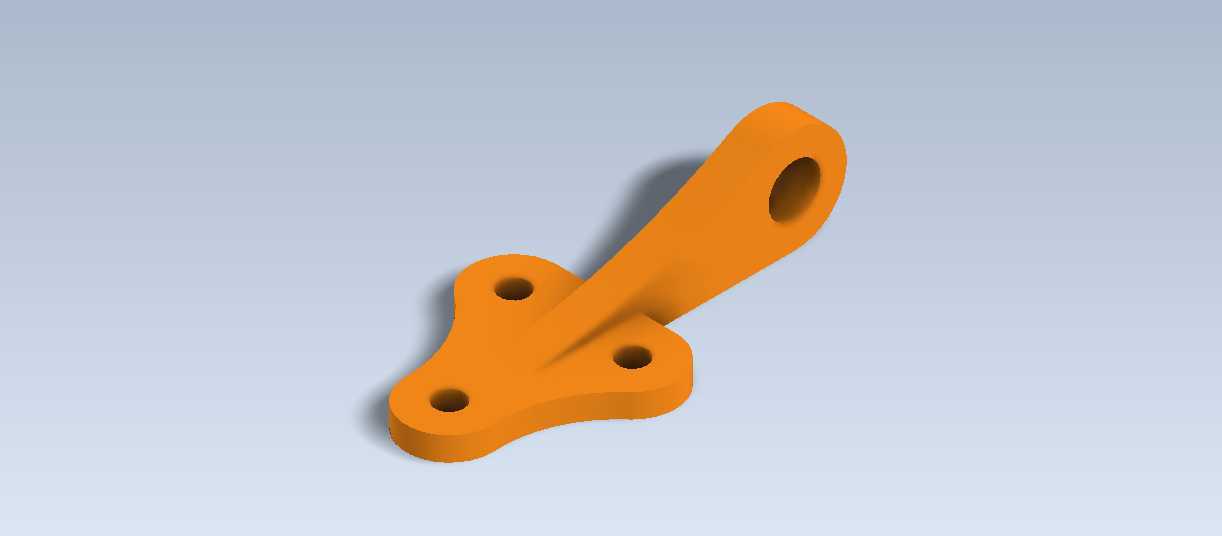

三孔带臂式连接固定支撑结构件

　　这类带单臂铰接端的三孔固定件，在轻工输送线、小型工装夹具、户外设备挂载支架场景里应用十分普遍，很多现场做设备改造的工程师都接触过类似结构，只是不同工况下的尺寸、加强筋布局会根据受力做调整。从结构受力逻辑来看，三个呈三角排布的安装孔，是整个构件的固定基准，三角布局本身就具备平面内的抗扭稳定性，相比两孔固定的结构，能抵消安装面传来的侧向剪切力，避免长期受交变载荷后出现固定螺栓松动的问题。斜向延伸的单臂末端做了通孔设计，这个孔是铰接配合位，用来穿销轴或者螺栓，和对应的活动连杆、挂载部件形成转动副，允许被连接部件在垂直于销轴的平面内做小角度摆动，抵消设备运行中产生的装配误差或者振动位移。

　　设计这类构件的时候，首先要确定的是安装面的边界尺寸，三个安装孔的中心距不能随意设定，要匹配常用的安装型材孔距或者设备预留的安装点位，通常这类中小型支撑件的安装孔中心距会控制在30mm到60mm区间，适配M6到M10的固定螺栓，孔位周边做了局部加厚的凸台，避免螺栓锁紧时压溃构件本体，也能分散螺栓预紧力带来的局部应力。斜臂的走向不是随意做的倾斜，是根据铰接点的受力方向做的力线对齐，让臂身的主要受力方向沿着材料的纤维方向（如果是注塑件就是熔接痕避开受力线，如果是金属铸件就是浇注方向顺着臂身走向），臂身和三角安装底座的过渡位置加了一道贯穿的加强筋，这道筋的高度不需要太高，大概是臂身厚度的0.8倍左右，就能大幅提升臂身根部的抗弯折能力，很多新手做设计的时候容易忽略这个过渡位置的加强，做出来的零件在做负载测试的时候，往往都是从臂根位置出现断裂。

　　从安装边界来看，整个构件的最大外轮廓不会超过安装面外沿太多，斜臂向上延伸的高度要考虑周边部件的运动干涉，尤其是铰接端连接活动部件的时候，要预留出至少5mm的安全间隙，避免摆动过程中臂身和周边的固定结构发生剐蹭。铰接孔的内壁要做一定的粗糙度要求，如果是和销轴做间隙配合，孔的公差带一般选H8，保证转动灵活的同时不会有太大的旷量，长期运行下也不会因为间隙过大产生冲击噪音。构件的边角都做了R2到R3的圆角过渡，一方面是避免加工或者安装过程中尖锐边角划伤操作人员，另一方面也是消除应力集中点，提升构件的疲劳寿命，尤其是受交变载荷的工况下，直角位置的应力集中系数能达到3以上，很容易成为裂纹萌生的起点。

　　实际选型应用的时候，要根据挂载的负载重量调整构件的壁厚，如果是静态挂载，比如固定传感器、小型走线架这类轻载场景，壁厚3mm就足够满足强度要求；如果是承受动态载荷，比如连接气动连杆、小型活动挡板这类有反复冲击的场景，壁厚要加到4.5mm以上，同时加强筋的厚度也要相应增加，避免长期受冲击出现变形。安装的时候三个固定孔的螺栓锁紧力矩要均匀，不能先把某一个螺栓完全锁死再拧其他的，不然会导致构件底座出现安装内应力，后续受力的时候容易从孔位位置开裂。铰接孔位置要定期加注润滑脂，减少销轴和孔壁的磨损，尤其是在有粉尘的车间环境里，最好在铰接孔两端加装防尘垫圈，避免粉尘进入配合面加剧磨损。这类结构看似简单，但是每一处的尺寸细节都是从实际应用的失效案例里迭代出来的，没有多余的结构，每一个几何特征都对应着实际的受力或者安装需求，做三维建模的时候不能只照着外观画外形，要理解每个特征背后的工程逻辑，建出来的模型才能直接用于生产或者装配仿真，不然画出来的模型只是个形似的外观件，放到实际工程里根本没法用。
