轮组连杆式简易车辆底盘结构设计

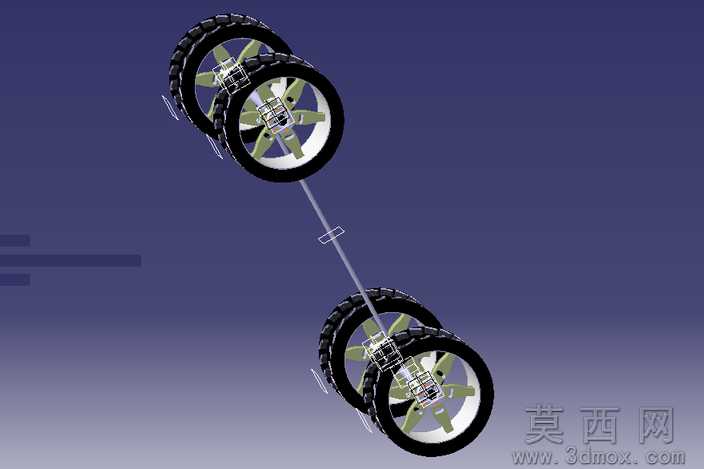

本作品为车辆行走底盘的基础结构三维建模成果，建模过程依托三维设计环境完成，从行走系统的核心功能逻辑出发搭建整体装配框架。建模阶段首先完成四个行走轮的单体结构绘制，对轮体的轮廓、安装位进行参数化定义，确保轮体的回转中心同轴度符合装配要求，同时预留轮体与连杆构件的连接接口，保证后续装配约束可顺利添加。完成轮体建模后，针对连接轮组的连杆构件进行分步设计，根据四轮底盘的轴距、轮距参数确定连杆的长度、弯折角度与安装点位，通过几何约束将连杆两端分别与对应轮组的安装座进行配合，模拟真实底盘行走时轮组与连杆的联动关系。装配过程中严格遵循机械装配的约束逻辑，对轮组添加回转自由度约束，对连杆添加刚性连接约束，确保整个底盘结构可实现基础的姿态调整，还原简易轮式底盘的行走结构特性。材质与渲染环节，针对轮体部分赋予橡胶类材质属性，模拟轮胎的表面质感与视觉特征，针对连杆构件赋予金属材质属性，还原结构件的金属光泽与刚性质感，渲染阶段调整环境光与视角参数，清晰展示底盘各构件的连接关系与空间布局，将轮组与连杆的装配逻辑直观呈现。设计思路上以底盘最基础的行走承载功能为核心，剥离复杂的悬挂、传动等附加结构，聚焦轮组与连杆的核心连接关系，通过模块化的零件设计与装配约束，还原最基础的轮式底盘行走架构，可作为车辆底盘设计的入门参考模型，帮助理解轮式行走系统的基础连接逻辑与装配要点，整个建模过程注重结构的合理性与装配的准确性，每一处连接点位都经过参数校验，确保构件之间无干涉、约束关系符合机械运动逻辑，清晰展现基础底盘从零件设计到整体装配的完整建模流程。
