法兰连接式手动截止阀装配结构设计

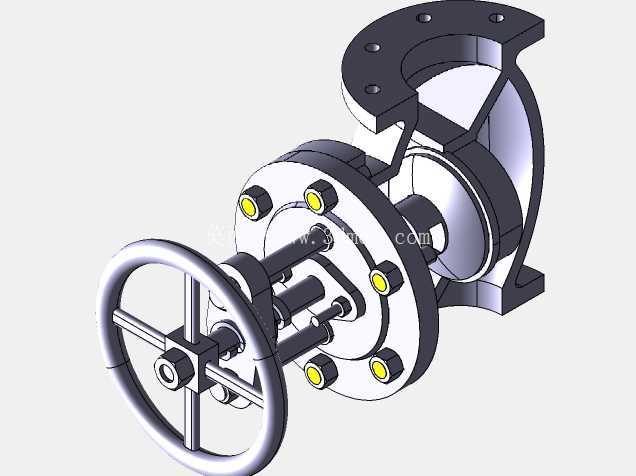

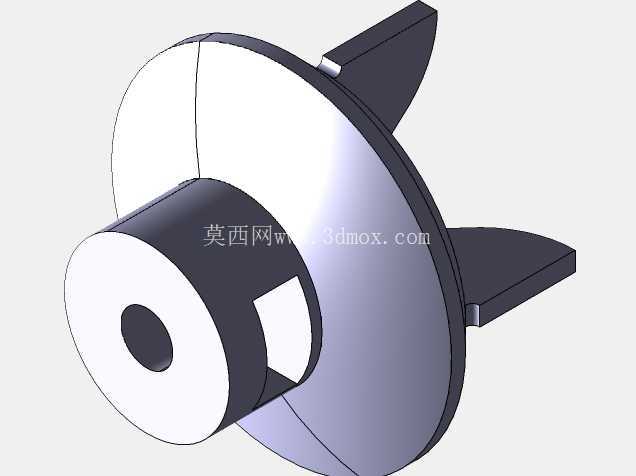

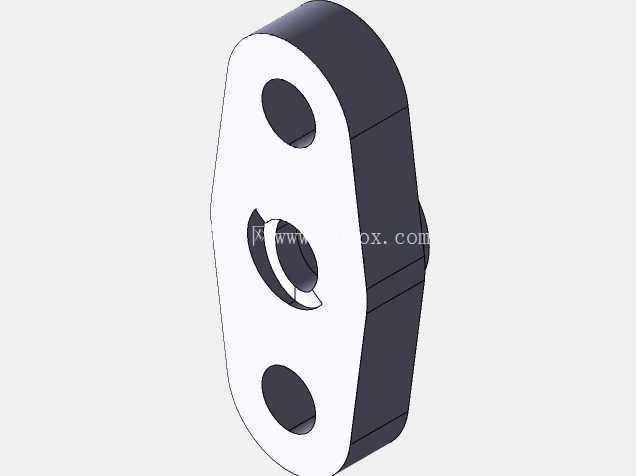

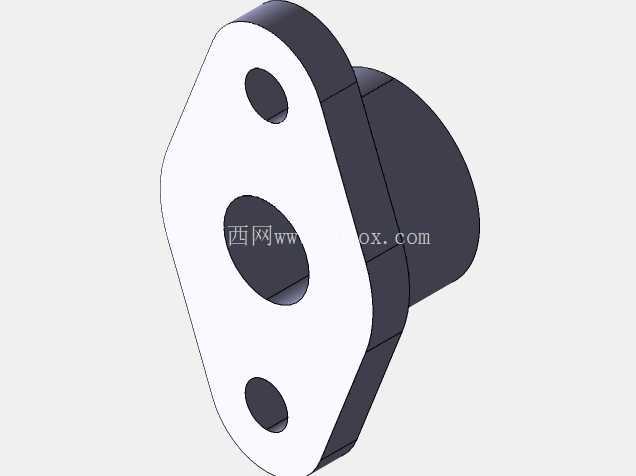

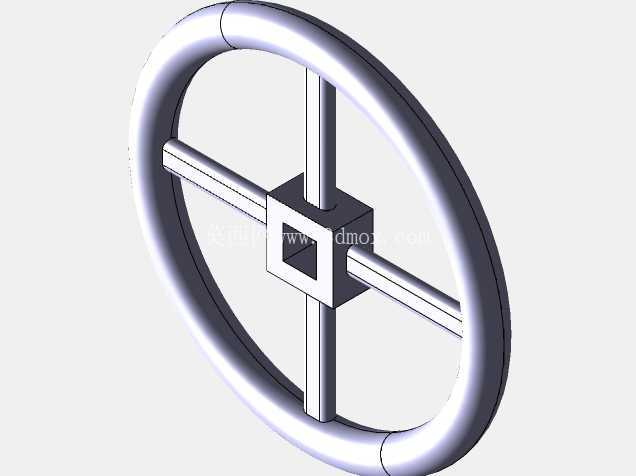

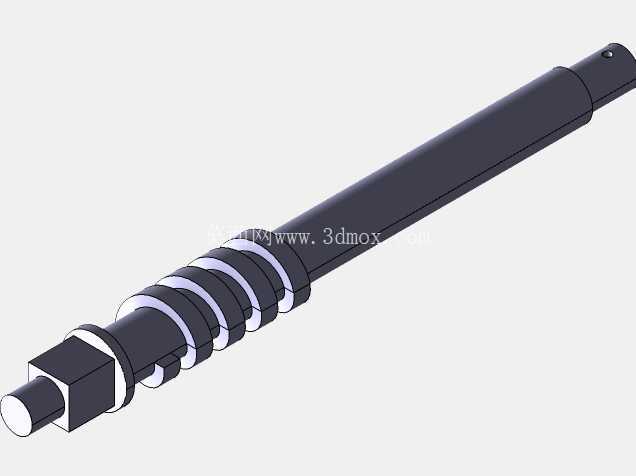

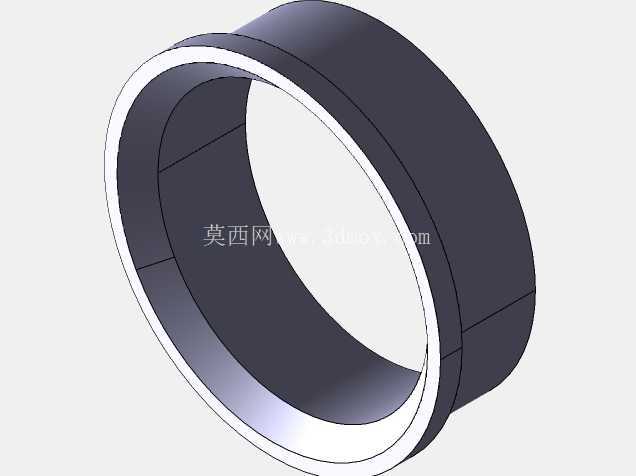

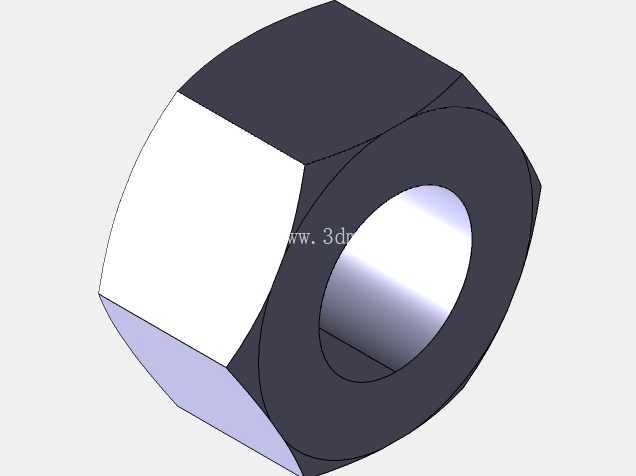

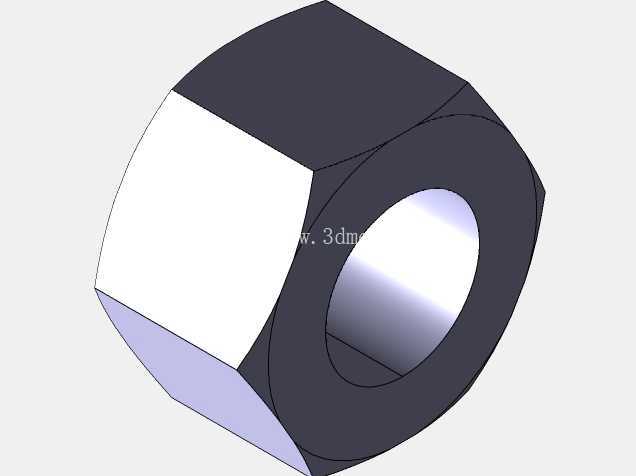

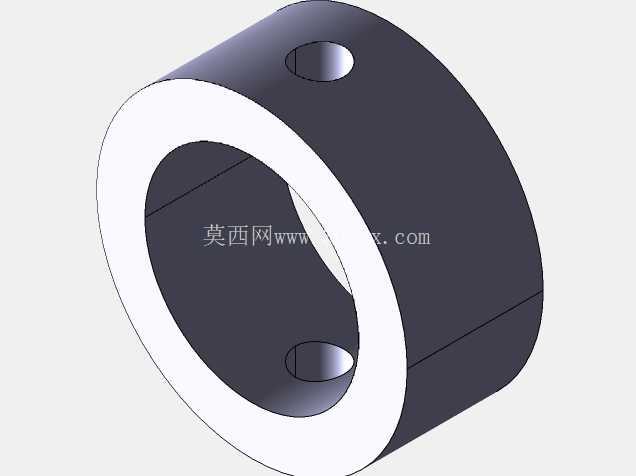

　　从结构设计逻辑来看，整套组件遵循力传递路径与密封可靠性双优先的原则排布：顶部的轮辐式手轮通过方榫结构与阀杆上端连接，手轮旋转时的扭矩直接传递至阀杆，阀杆中段与阀盖内的梯形螺纹副配合，将旋转运动转化为阀杆的轴向直线运动，带动下端固定的阀瓣完成升降动作；阀盖与阀体之间通过螺栓组连接，接合面处设置密封垫片阻断介质外漏路径，阀杆穿出阀盖的位置设置填料密封结构，通过填料压盖的压紧力填充阀杆与阀盖之间的间隙，避免带压介质沿阀杆间隙外泄，这部分结构在建模时完整还原了填料函的深度、压盖的螺栓调节余量，可直接用于密封件选型的尺寸校核。在石化、电力、市政给排水、暖通空调等工业管路系统中，手动截止阀是承担介质截断、流量调节功能的核心管路附件，区别于球阀、闸阀的通断特性，截止阀依靠阀瓣沿阀座密封面中心线的升降动作实现启闭，调节精度更高、密封面磨损后维修性更强，适合对介质调节精度有要求、启闭频次适中的管路工况。这套装配结构完整还原了法兰连接式手动截止阀的全部零件配合关系，覆盖从顶部操作手轮到下部阀体流道的全部传动、密封、连接环节，可直接用于结构原理演示、装配工艺验证以及同类型产品的改型设计参考。

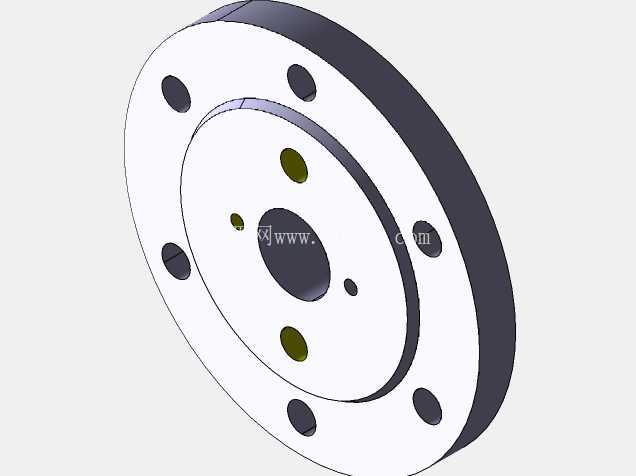

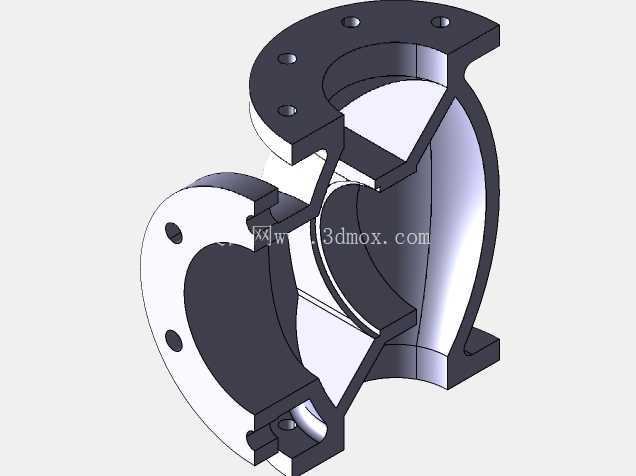

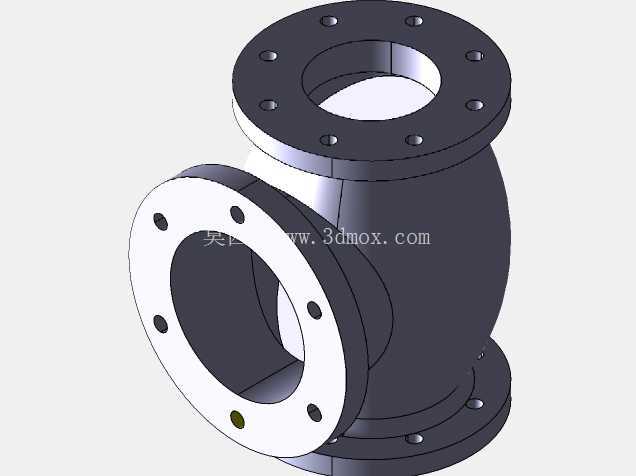

　　阀体部分采用直通式流道设计，进出口端为标准法兰连接结构，法兰端面的密封水线、螺栓孔中心距、法兰厚度均参照通用管路法兰标准设定，可直接匹配同压力等级的工业管路安装要求；阀体内腔的流道做了平滑过渡处理，减少介质流经时的局部阻力损失，阀座密封面采用堆焊硬质合金的结构设计思路，在模型中通过不同的特征分层区分了基体与密封层结构，方便后续做密封面研磨工艺的结构优化。从安装边界尺寸来看，整套阀门的结构长度（进出口法兰端面间距）、手轮操作高度、法兰螺栓孔分布圆直径均符合常规手动截止阀的安装尺寸规范，手轮的外径尺寸考虑了手动操作的力矩需求，无需额外加力杆即可实现额定压力下的启闭操作，阀杆的升降行程经过精确核算，完全开启时阀瓣完全抬离阀座密封面，不会对介质流道造成额外截流，完全关闭时阀瓣与阀座密封面完全贴合，可实现额定压差下的零泄漏截断。

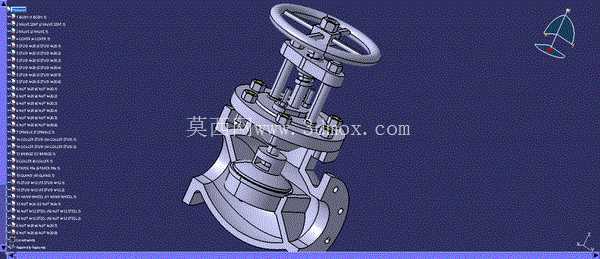

　　整套装配模型完整还原了每个零件的装配约束关系，包括阀瓣与阀杆的铰接连接、阀杆螺母与阀盖的过盈配合、手轮与阀杆的防松固定结构、阀体与阀盖的螺栓连接预紧间隙，同时配套的装配模拟内容可清晰展示从单个零件到整机装配的完整流程，以及阀门启闭过程中各运动部件的动作逻辑，对于刚接触阀门设计的结构工程师来说，可通过这套模型快速理解截止阀的工作原理与零件配合关系，对于有改型需求的工程师来说，可直接在现有装配结构基础上调整流道尺寸、密封面形式、连接方式，快速完成不同压力等级、不同通径规格的截止阀设计，大幅缩短新产品的开发周期。

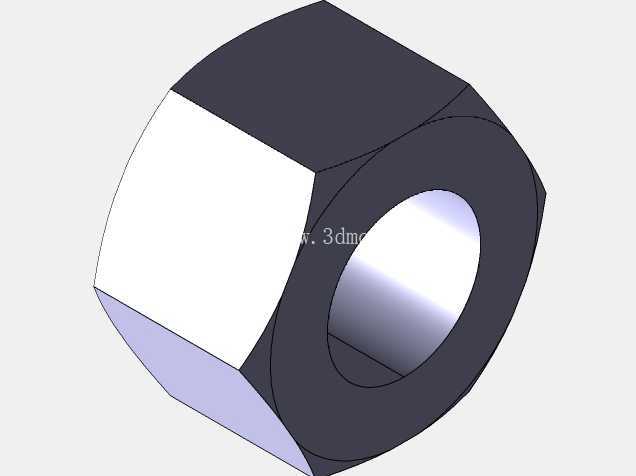

　　在实际工况应用中，这类手动截止阀通常安装在管路的关键节点位置，比如设备进出口的截断控制、管路分支处的流量调节、检修段的介质隔离，相比自动控制阀，手动截止阀结构简单、故障率低、维护成本低，不需要额外的气源或电源驱动，在断电、断气的应急工况下依然可以可靠操作，是工业管路系统中不可或缺的基础控制部件。建模过程中对每个零件的工艺性做了充分考量，比如阀体的铸造拔模斜度、阀杆的加工退刀槽、手轮的铸造圆角、螺栓的标准件选型，所有结构都符合现有机械加工与铸造工艺的要求，不存在无法加工的工艺死角，可直接转化为生产用工程图纸。
