Amarok轻量化桁架式夹持工装结构

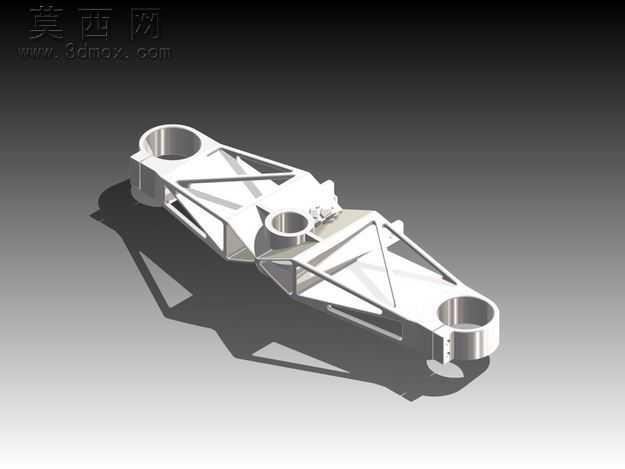

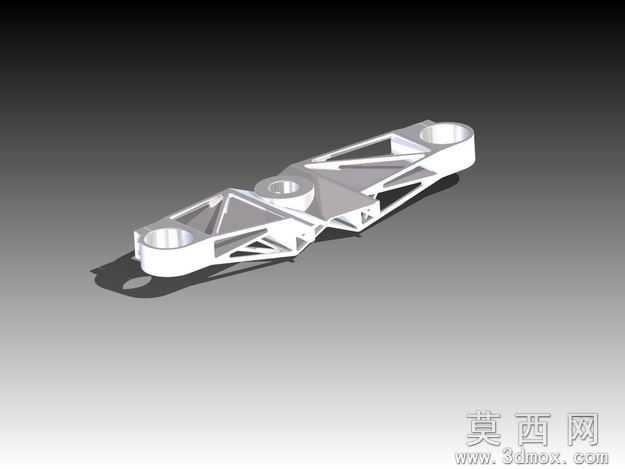

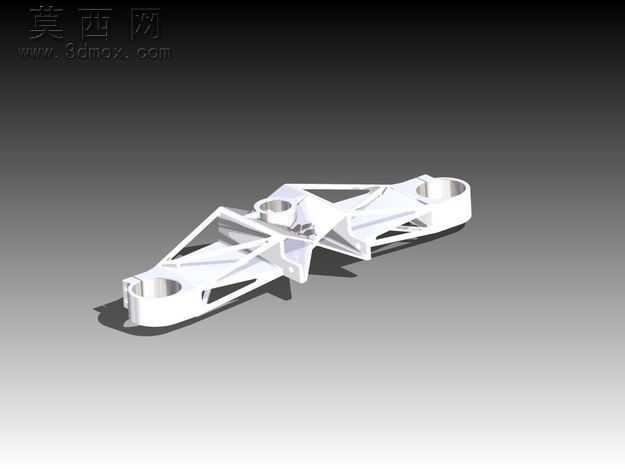

该作品为Amarok系列三重夹持结构的首款设计，整体采用桁架式镂空框架构型，在三维建模过程中以杜卡迪格子车架的力学排布逻辑为设计灵感，依托三维参数化建模软件完成全结构的特征搭建。建模阶段优先完成三个同轴安装筒位的基准定位，确保三处夹持点位的位置度公差符合装配要求，再以空间斜向支撑梁连接各安装基座，通过连续的三角形稳定构型分散夹持作业时的载荷，避免局部应力集中。模型整体选用6061铝合金作为预设应用材质，渲染阶段采用金属磨砂材质搭配高动态范围环境贴图，精准还原铝合金机加工后的哑光金属质感，通过光影投射突出桁架结构的空间层次感，清晰展现每一处支撑梁的截面形态与连接过渡细节。结构设计上摒弃了传统夹具的实心块体构型，在保证安装位结构强度的前提下最大化去除非受力区域的材料，最终整体重量控制在0.564公斤，大幅降低工装自身的负载占用。建模过程中对各连接节点做了圆角过渡处理，避免直角结构带来的应力断裂风险，三处安装筒位均预留了标准紧固件的装配间隙，可直接适配对应规格的连接销轴完成组装。当前版本未开展有限元受力分析，后续可基于该参数化模型快速调整支撑梁的截面尺寸、排布密度，适配不同载荷等级的夹持作业需求，整体结构兼具轻量化优势与足够的结构刚性，可应用于多工位同步夹持的作业场景，桁架式的构型也为同类轻量化工装设计提供了可参考的结构思路。
