金属圆柱式快接插头带环结构设计

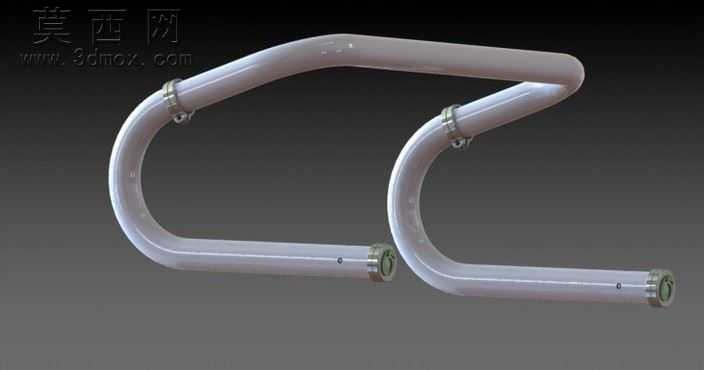

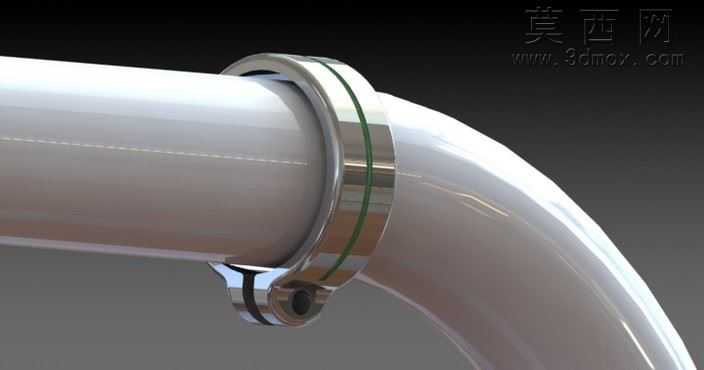

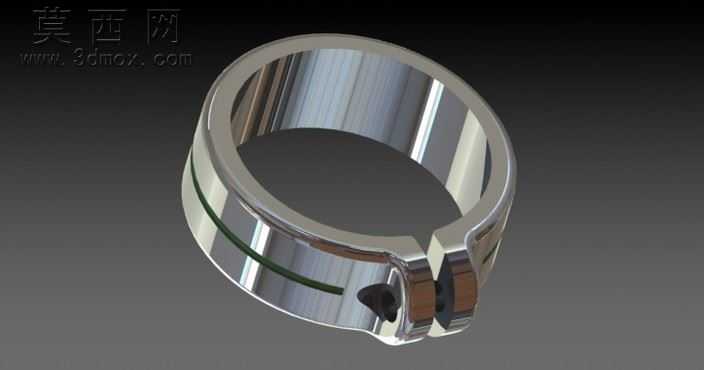

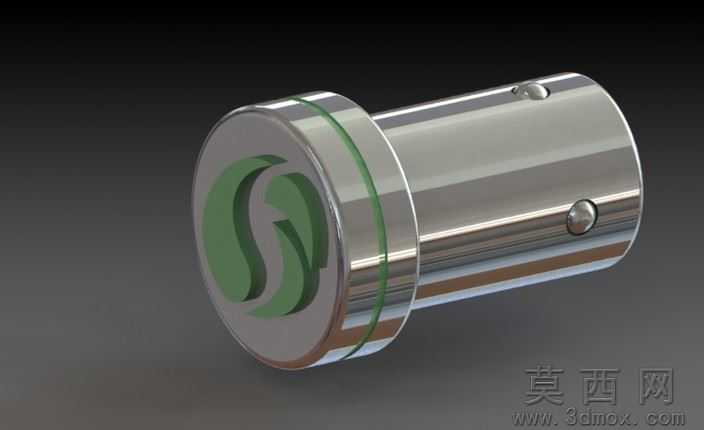

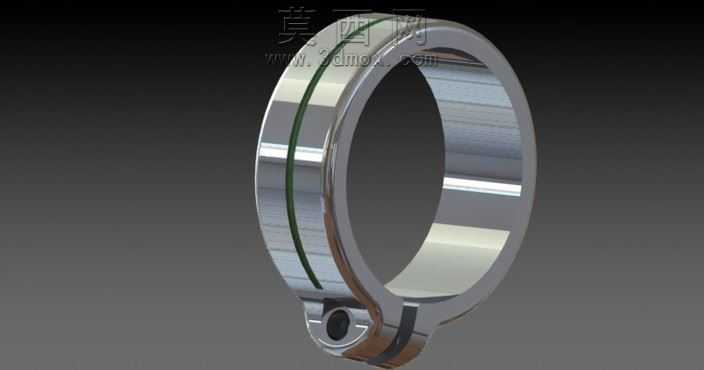

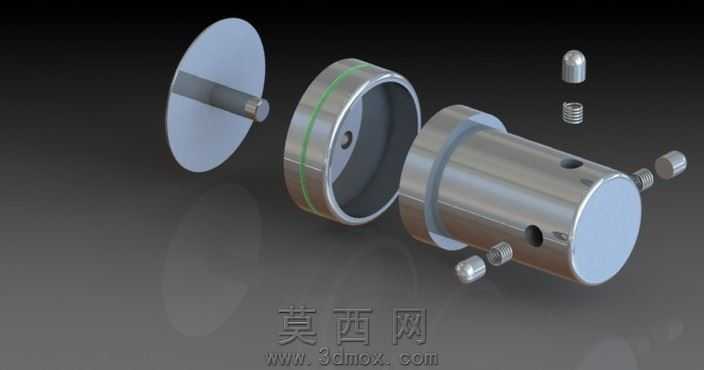

本作品为圆柱式快接插头带配套环的三维设计方案，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成插头主体的圆柱基体，精准控制主体各段外径、轴向长度的尺寸公差，保证后续装配的同轴度要求。针对端盖部位的绿色标识区域，采用分割线命令划分独立面域，为后续分色材质赋予做准备；主体侧面的定位钢珠安装孔，通过异型孔向导命令定位，严格匹配钢珠直径与孔深参数，保证钢珠装配后可实现弹性卡接功能。配套的环体结构同样采用旋转特征生成，环体内壁的卡槽与插头主体的定位凸台做对应尺寸约束，确保环体可顺畅套入插头主体并完成轴向定位。渲染阶段采用KeyShot完成材质与光影调试，插头主体金属部分赋予抛光镀铬材质，调整粗糙度参数至0.08、反射值至0.92，还原金属表面高光亮面的镜面反射效果；端盖绿色标识区域赋予哑光硬质塑料材质，粗糙度设置为0.6，与金属部分形成明确的质感区分；环体上的密封槽位赋予半透明橡胶材质，模拟密封圈的弹性质感。结构设计上，插头内部集成弹簧、钢珠的卡位结构，主体预留M4螺纹孔用于端盖锁紧，端盖与主体的配合面做止口设计，保证装配后无径向窜动；带标识的一侧设置定位凸筋，与对接端的凹槽配合实现防呆功能，另一侧的螺纹轴可与配套锁紧环旋合，实现插头与对接件的牢固连接，避免使用过程中出现松脱问题。整体设计严格遵循接插件的装配逻辑，所有配合面均预留合理的装配间隙，钢珠与卡槽的配合尺寸经过反复校核，保证插拔力度适中、卡接到位后无松动，可直接用于快接类电气连接件的结构验证与生产参考。
