双座铰接式对位机械支座结构设计

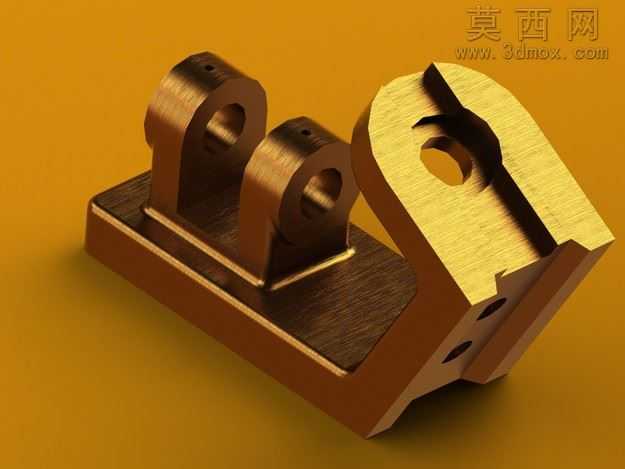

本作品为机械传动系统中的对位铰接支座组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺规范，对零件的每一处尺寸公差、装配间隙都做了精准约束，确保模型可直接对接后续的工程图导出、数控加工编程环节。渲染阶段采用金属材质物理着色方案，底座部分赋予拉丝黄铜材质，通过调整粗糙度、金属度参数还原铜质零件经铣削加工后的细腻纹理，表面的细微拉丝走向完全匹配真实机加工的走刀方向；两个并排的铰接耳座与端部的铰接块采用亮面抛光黄铜材质，通过环境光遮蔽、反射高光的分层调试，凸显金属零件的厚重质感与精密加工的光泽度，背景选用暖橙纯色衬托主体，让结构轮廓与细节特征清晰呈现。结构设计上，组件由一体化铣削成型的矩形底座、两个同轴排布的带孔铰接耳座、端部带开槽的对位铰接块三部分构成，底座底部做了平整安装面设计，预留的沉头安装孔可实现组件与设备基体的稳固连接；两个铰接耳座的内孔同轴度公差控制在0.02mm以内，保证铰接销轴穿装后转动顺滑无卡滞；端部铰接块的开槽结构与对位销孔做了倒角过渡处理，既避免装配时的锐边磕碰，也能在对位连接时起到导向作用，铰接块侧面的两个定位小孔可实现与外接连杆的精准锁止，保证传动过程中无相对窜动。设计思路围绕对位传动的工况需求展开，整体结构在保证连接强度的前提下做了轻量化优化，去除了非受力区域的多余材料，既降低了零件整体重量，也减少了机加工过程中的材料损耗；各零件的棱边均做了R0.5-R1mm的圆角处理，符合机械零件的安全设计规范，同时也能有效降低应力集中系数，提升组件在交变载荷下的使用寿命。建模过程中对所有配合面做了干涉检查，确保各零件装配后无重叠、无间隙超差问题，铰接部位的转动自由度约束完全符合实际运动逻辑，可直接用于后续的运动仿真、受力分析环节，为实物生产提供完整的三维数据支撑。
