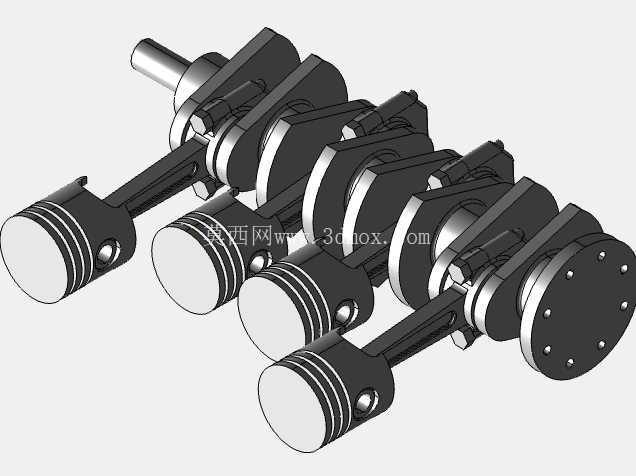

直列四缸往复式发动机曲柄连杆机构

项目分类:发动机 发布时间:2024-12-26 ID:868925
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构
  • 直列四缸往复式发动机曲柄连杆机构

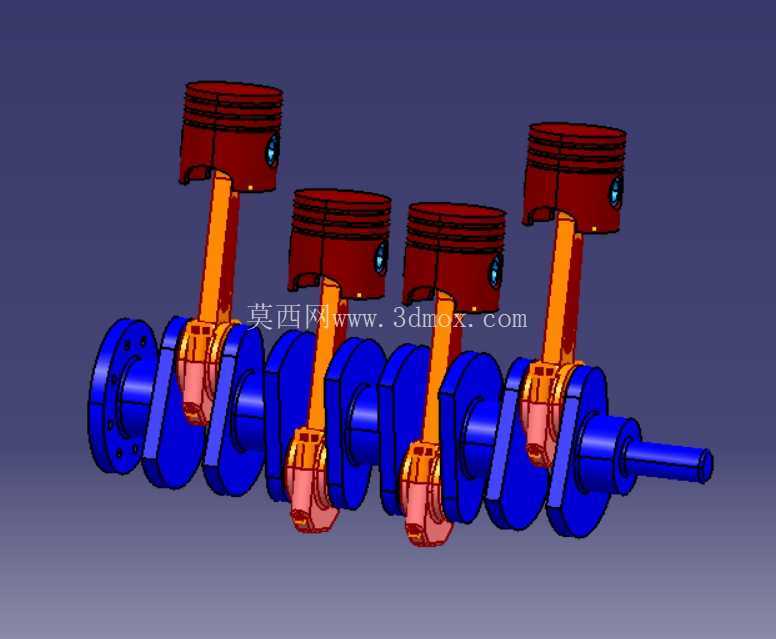

  从实际功能来看,这套机构承担着把活塞顶部承受的燃气爆发压力,通过活塞销传递给连杆,再由连杆将活塞的往复直线运动转化为曲轴的旋转扭矩,最终向外输出动力的核心作用,同时还要带动配气机构、机油泵、水泵等发动机附属部件完成同步运转,整个工作循环中要承受交变的冲击载荷、热负荷以及高速运动下的惯性力,对各部件的配合精度、结构强度都有极高要求。设计思路上,这套直列四缸机构采用了平面曲轴的布置方案,四个曲柄销分别错开180度相位,能够实现一阶、二阶往复惯性力的自平衡,相比三缸机省去了额外的平衡轴结构,既压缩了整机的轴向尺寸,也降低了运转过程中的振动噪声水平。这套曲柄连杆机构是直列四缸往复式内燃机的核心做功转换单元,日常在乘用车动力总成开发、小型通用动力机械性能仿真、职业院校机械原理教学实训场景中都有高频应用。很多刚接触动力总成建模的工程师容易把这套机构当成独立的装配体来处理,实际上从设计初期就要匹配整机的缸心距、燃烧室压缩比、配气机构相位参数做协同校核,单独拆分建模很容易出现运动干涉或者动力输出特性不匹配的问题。

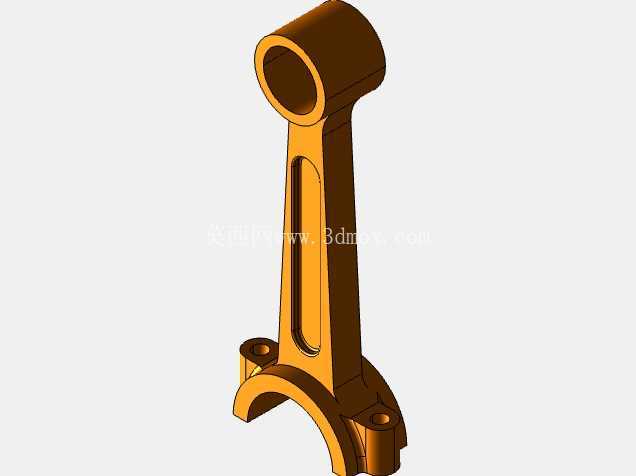

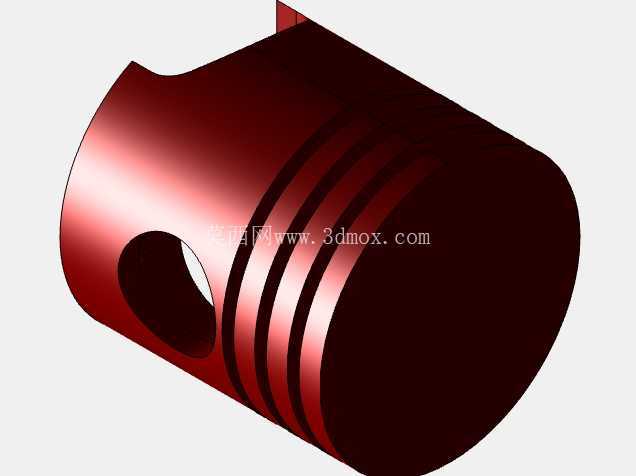

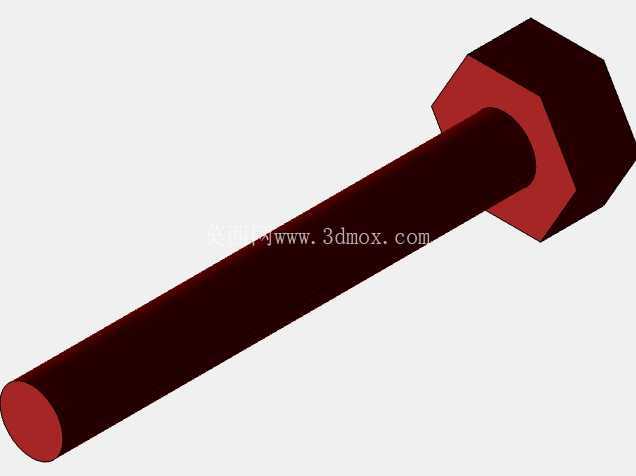

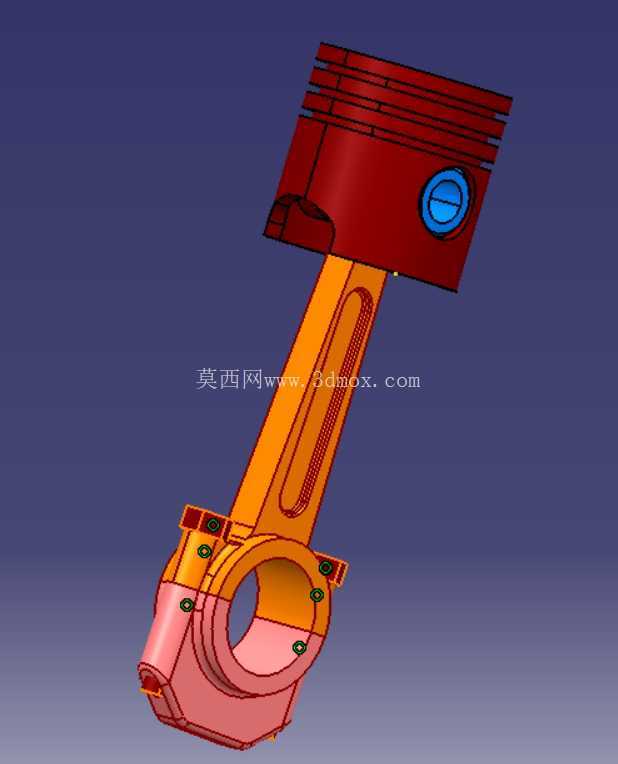

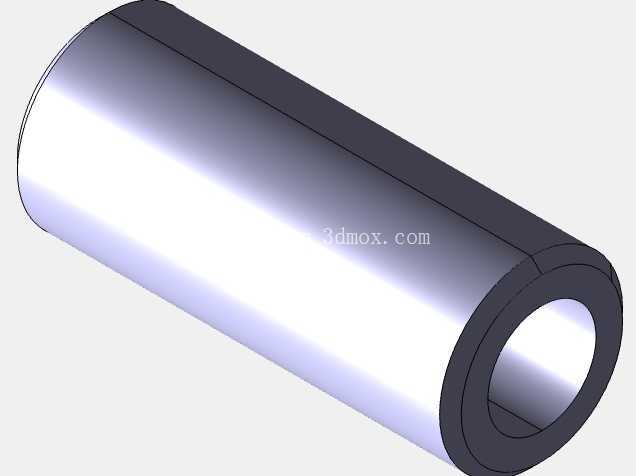

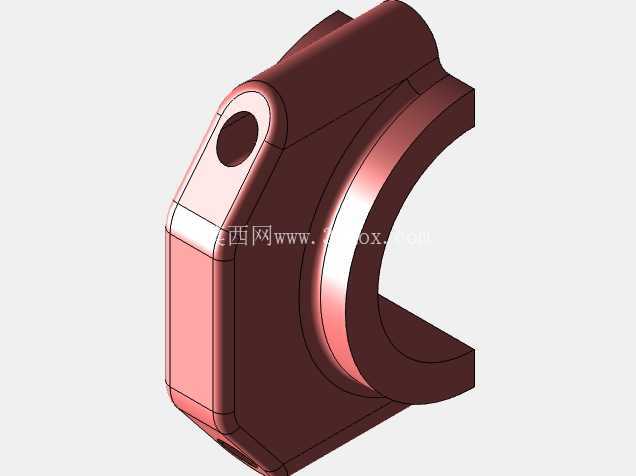

  活塞部分采用了带环槽的裙部设计,三道环槽分别对应两道气环和一道油环,气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱影响动力输出效率,油环则负责刮除缸壁上多余的机油,防止机油窜入燃烧室造成烧机油问题;活塞销采用全浮式设计,工作状态下可以在活塞销座和连杆小头衬套之间自由转动,能够让磨损均匀分布在销的整个外圆表面,大幅延长部件的使用寿命。连杆部分采用了工字形截面的杆身设计,在保证足够的结构强度和抗弯曲疲劳性能的前提下,尽可能降低了杆身的重量,减少高速往复运动产生的惯性力,连杆大头采用剖分式结构,通过连杆螺栓与曲轴的曲柄销紧固连接,装配时需要严格按照扭矩要求拧紧,避免高速运转时出现连杆脱落的严重故障。

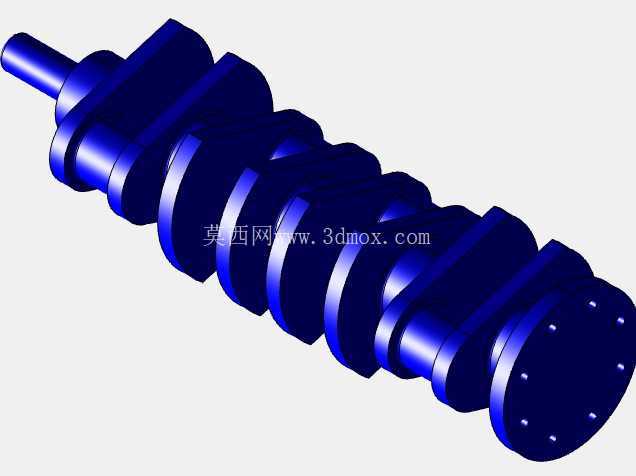

  曲轴部分采用整体式锻造结构,四个主轴颈分别对应缸体的主轴承座位置,提供稳定的旋转支撑,曲柄臂上集成了平衡重块,用来抵消曲柄销和连杆大头旋转运动产生的离心力,进一步降低整机的振动水平,曲轴的输出端预留了飞轮安装的法兰接口,自由端则预留了正时齿轮、皮带轮的安装位,能够匹配不同机型的附属部件安装需求。从安装边界来看,这套机构的轴向总长度需要匹配缸体的曲轴箱内腔尺寸,主轴颈的直径、各缸的缸心距要和缸体的主轴承孔、缸筒位置完全对应,活塞的外径要和缸筒内径保持规定的配合间隙,间隙过大会造成燃气密封不良、动力下降,间隙过小则会在热机状态下出现活塞拉缸的故障;连杆的长度直接影响发动机的压缩比和活塞运动行程,设计时需要结合燃烧室容积、活塞顶部凹坑深度做精确计算,确保压缩比符合设计目标,避免出现爆震或者动力输出不足的问题。

  在做动力学仿真时,这套机构可以直接导入多体动力学软件,设置不同的转速、节气门开度、燃气爆发压力曲线,就能模拟发动机全工况下的动力输出特性、各部件的受力情况、运动过程中的干涉风险,还能通过优化活塞裙部型线、连杆杆身截面、曲轴平衡重形状,进一步降低运转阻力、提升燃油效率、延长部件的使用寿命。很多工程师在做这类机构建模时,容易忽略活塞销的偏移设计,实际上量产机型中活塞销通常会向主承压侧偏移一定距离,能够缓解活塞在上止点换向时对缸壁的敲击,降低发动机的运转噪声,这些细节在建模时都需要结合实际工程需求做对应调整,不能只做外形的复刻而忽略实际的功能设计逻辑。
