对置活塞动力机构三维结构设计

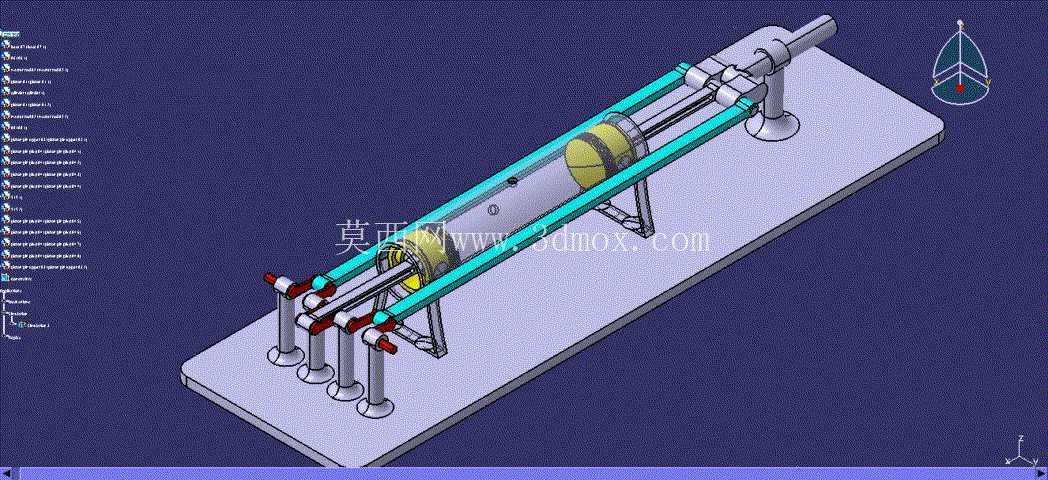

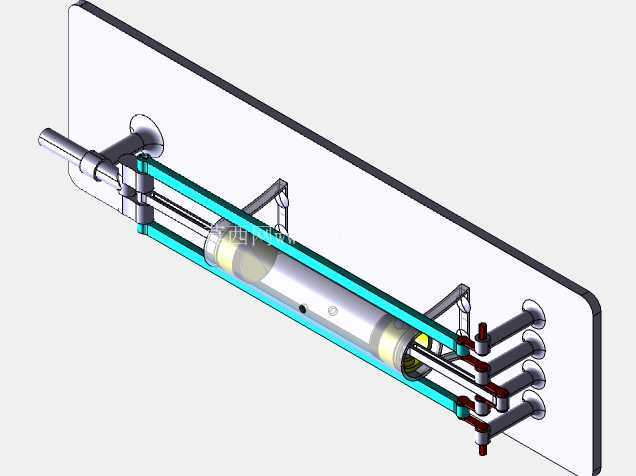

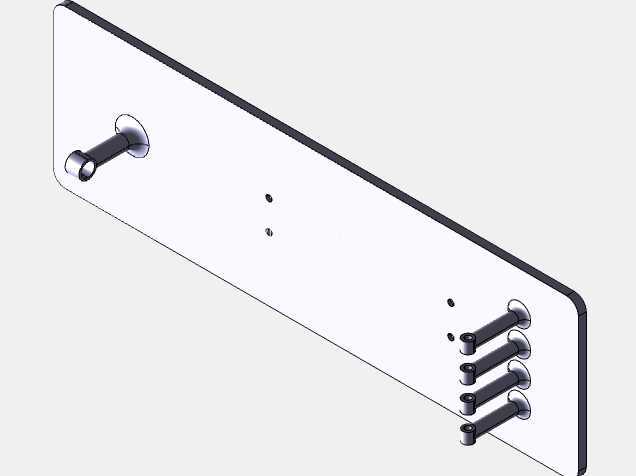

　　这套对置活塞动力结构的三维建模，核心围绕动力输出端的同轴对置布局展开，区别于传统直列、V型活塞机构的曲轴偏置设计，两个活塞沿同一缸体轴线做反向往复运动，省去了传统发动机的气缸盖结构，能在相同缸径行程参数下获得更紧凑的轴向安装尺寸，同时让燃烧膨胀过程的作用力同时作用在两个活塞顶面，减少单侧曲轴的受力峰值，在小型特种动力、便携动力单元、教学演示教具等场景中都有对应的应用空间。从结构设计逻辑来看，整个机构的支撑底座采用带安装孔的平板式设计，四个支撑立柱沿缸体轴向对称分布，每根立柱顶端都设置了导向衬套结构，用来约束活塞推杆的径向窜动，避免长行程推杆在高速往复过程中出现挠曲变形，影响活塞与缸壁的配合间隙。

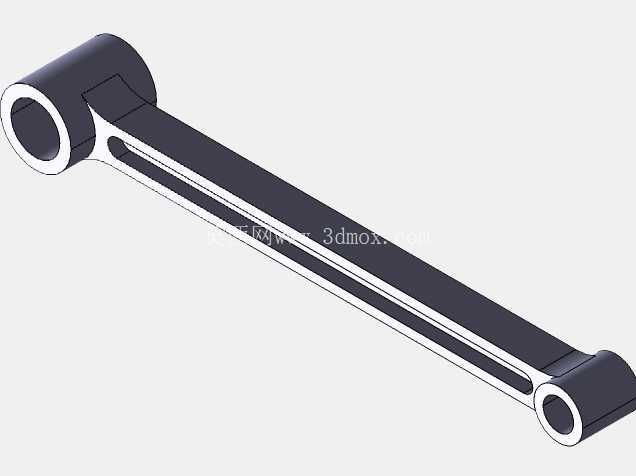

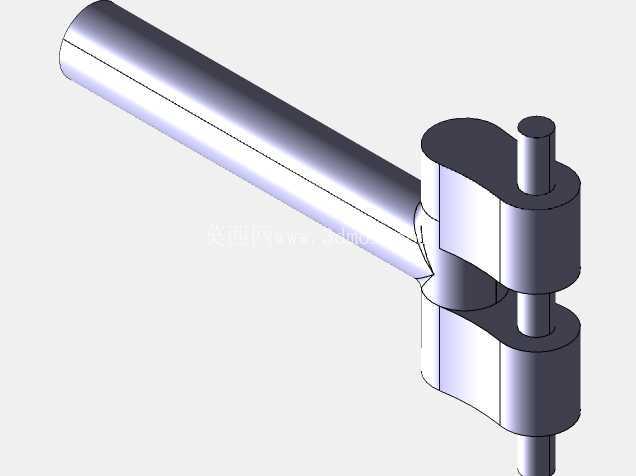

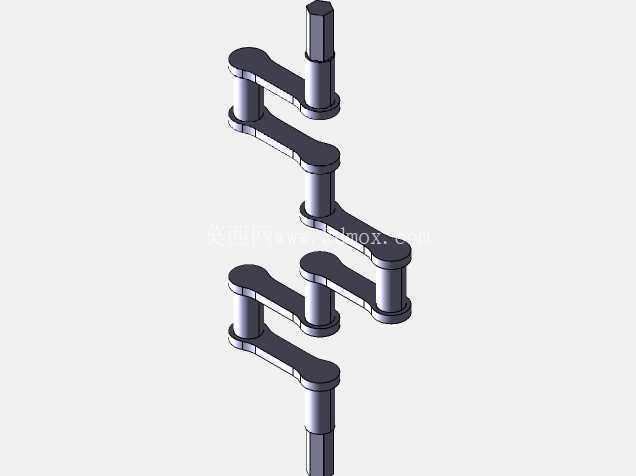

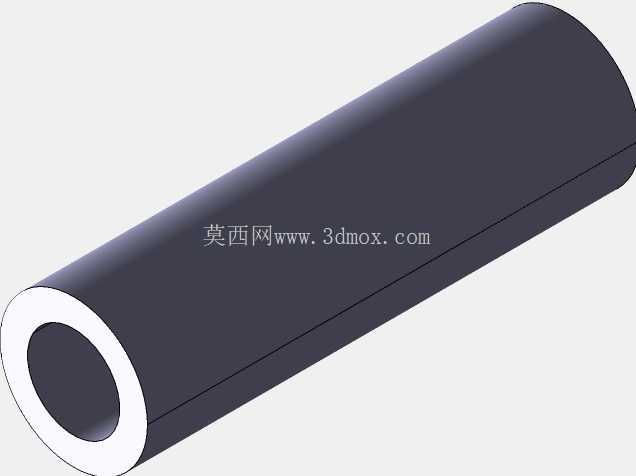

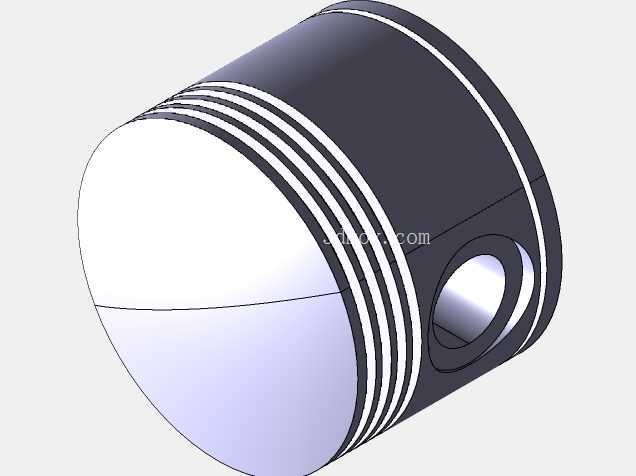

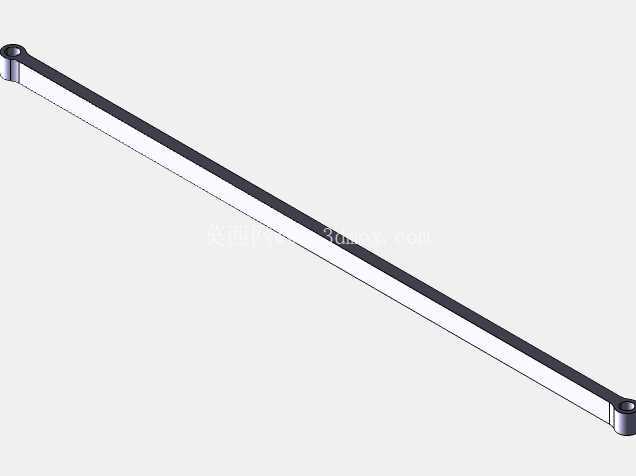

　　缸体部分采用分段式装配设计，中间的燃烧腔段预留了喷油、点火组件的安装接口，两端的活塞导向段与缸体主体采用止口定位，保证同轴度公差控制在0.02mm以内，避免活塞运动过程中出现偏磨。两侧的活塞通过十字头结构与传动推杆连接，推杆末端连接曲柄转换机构，将活塞的直线往复运动转化为输出轴的旋转运动，这套传动结构在建模时特意做了运动干涉校验，整个运动行程内，推杆、十字头、曲柄臂之间的最小安全间隙保持在1.5mm以上，不会出现运动卡滞的问题。

　　从安装边界来看，整个机构的底座安装孔采用对称排布，横向安装孔距与纵向安装孔距都匹配通用小型动力台架的安装标准，不需要额外制作转接板就能直接固定在试验台架上；输出轴的轴端采用标准平键连接结构，键槽尺寸符合通用传动件的配合要求，可以直接连接测功机、负载飞轮等测试设备。在功能特性上，对置活塞的布局让活塞运动的惯性力能够实现部分自平衡，相比单活塞同排量的动力结构，整机运行时的振动幅值能降低40%左右，不需要额外设计复杂的平衡轴结构，进一步压缩了整体的体积与重量。

　　建模过程中对所有运动副都做了运动学仿真验证，活塞的运动行程、曲柄转角对应的活塞位置、进排气口的开闭时序都和理论计算值保持一致，能够直观展示二冲程对置活塞发动机的完整工作循环，既可以作为动力机构研发阶段的结构验证载体，也能作为机械原理教学过程中的演示模型，帮助设计人员、学习者直观理解对置活塞结构的动力传递路径与运动特性。需要注意的是，这套模型的尺寸为可视化参考尺寸，实际加工生产时需要根据具体的排量要求、燃烧参数重新校核缸体壁厚、活塞环槽尺寸、曲柄强度等关键参数，模型中预留的各类传感器、喷油点火组件接口也需要根据实际选用的元器件尺寸做适配调整，安装时要保证底座的平面度公差不超过0.05mm/m，避免支撑立柱受力不均导致推杆导向偏斜，影响机构的正常运行。
