车辆多功能牵引挂载连接装置结构

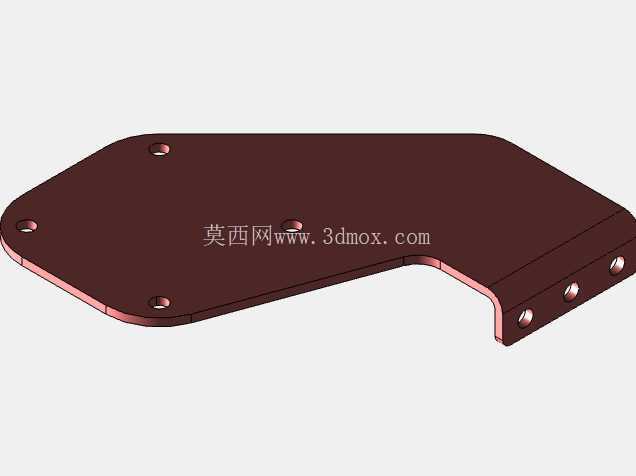

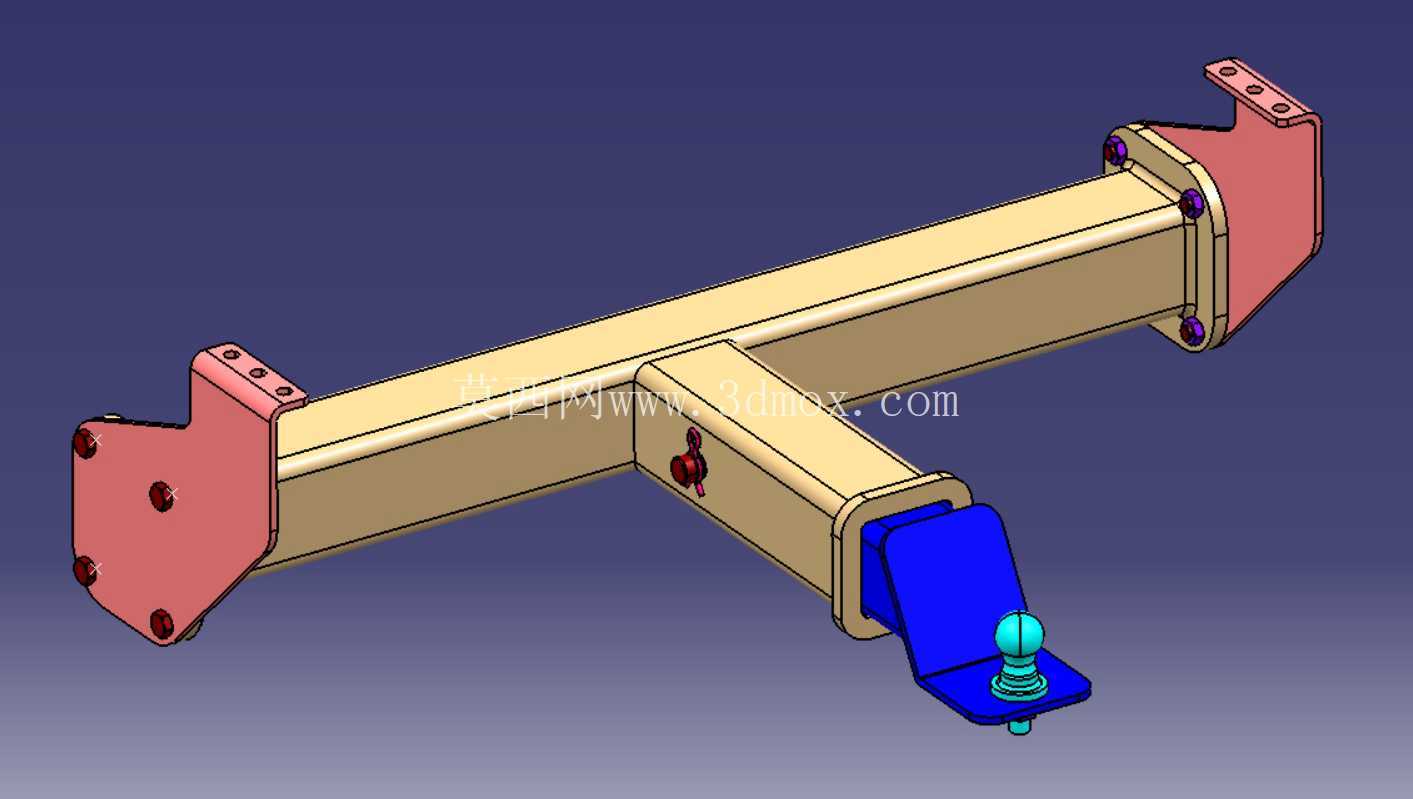

　　这套牵引挂载结构的设计，核心是解决家用及商用车辆后挂拓展的通用性问题，日常作业里不少车主都遇到过后挂接口不统一、加装配件需要反复打孔改结构的痛点，这套结构从安装端就做了适配性考量。两端的红色安装支座是整套结构的受力基础，设计时完全匹配多数非承载式车身后纵梁的安装孔位间距，支座上预留的多组螺栓孔位，不需要对原车纵梁做二次切割或打孔，直接通过高强度螺栓与纵梁预设的挂载点锁紧，安装时的横向跨距控制在1200mm-1400mm区间，刚好避开后保险杠、后防撞梁的干涉区域，安装完成后主体横梁与后保险杠外表面保持15mm以上的安全间隙，不会出现颠簸路段结构磕碰保险杠的问题。

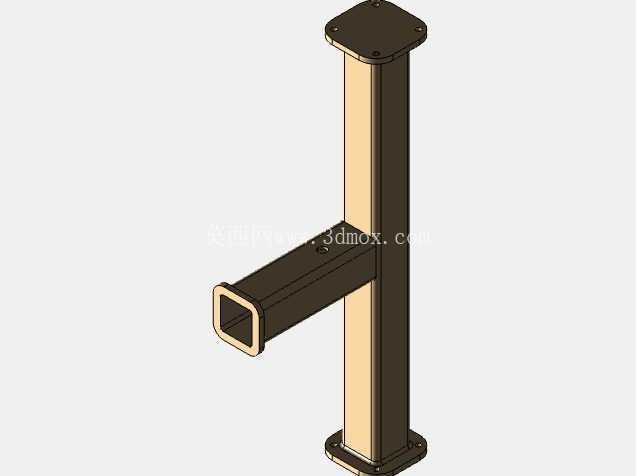

　　主体横梁采用矩形截面的中空型材设计，截面尺寸选80mm*60mm、壁厚4mm的规格，是经过受力核算的：常规后挂牵引的垂直载荷不超过150kg、拖拽总质量不超过2.5吨的工况下，这个截面的抗弯、抗扭强度完全满足使用需求，中空结构也能尽可能降低整套结构的自重，不会给车尾带来过多的额外负载，横梁与两端支座的连接采用法兰盘加定位销的组合结构，法兰盘上的6颗紧固螺栓沿圆周均匀分布，定位销先完成预装定位，再锁紧螺栓，既降低了现场安装的对位难度，也能避免长期拖拽震动出现螺栓松脱的问题。

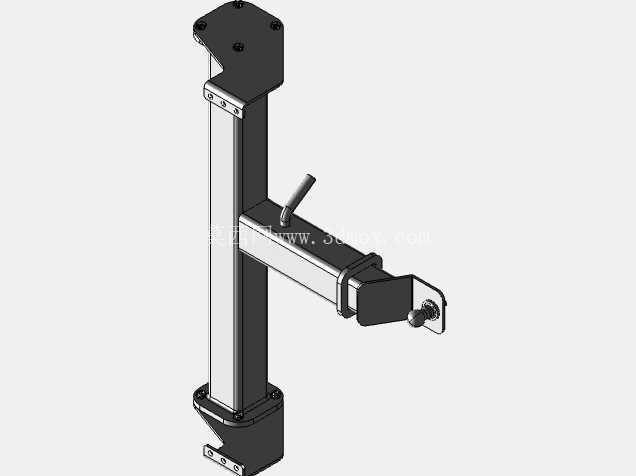

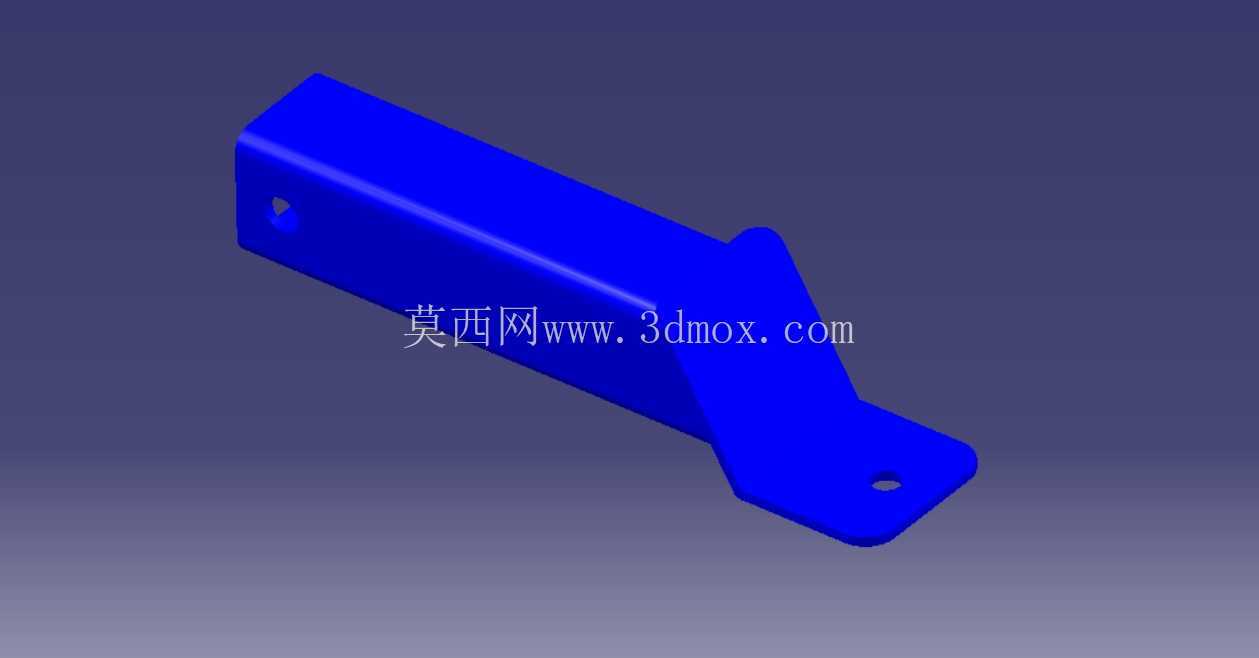

　　从横梁中段垂直延伸出的伸缩臂结构，是实现多功能拓展的核心部分，伸缩臂与主横梁采用套接式设计，配合侧面的锁紧销结构，可以根据实际使用需求调整伸出长度，调节范围控制在0-200mm区间，适配不同车型后悬长度的差异，避免拖车球位置过于靠内导致后挂配件转向时磕碰车尾。伸缩臂末端的蓝色安装座集成了标准尺寸的拖车球，拖车球采用通用的50mm直径规格，符合多数拖挂式房车、小拖车、自行车架、后置货篮的接口标准，安装座下方还预留了线束穿孔位，方便后挂设备的灯光线束从车身内部穿出，不需要在结构上额外打孔走线。这套结构的应用场景并不局限于常规的车辆拖拽作业，除了连接拖挂设备完成牵引作业外，伸缩臂的安装位还可以根据需求替换不同的转接座，比如加装自行车架可以同时挂载2-3台自行车，加装后置货篮可以承载长途出行的额外行李，甚至可以适配小型摩托车挂载架，满足不同用户的拓展使用需求。设计过程中也充分考虑了长期使用的可靠性，所有受力连接部位都做了圆角过渡处理，避免应力集中导致的结构开裂，钢制部件表面采用喷塑处理，能应对日常行车过程中的泥水、砂石侵蚀，降低锈蚀风险。

　　安装边界上也做了充分的校核，整套结构安装完成后最低点离地高度不小于320mm，符合车辆通过性的要求，不会因为加装这套结构影响车辆正常通过坡道、减速带，两端支座的安装孔位还预留了±10mm的调节余量，即使不同车型的纵梁孔位存在小幅公差，也能顺利完成安装，不需要现场扩孔修改。结构受力的传递路径也做了优化，所有牵引、挂载的载荷都通过两端支座直接传递到车身纵梁上，主横梁只承担载荷的分配作用，不会出现局部应力过大的问题，在过坑洼路面、急加速急减速的拖拽工况下，载荷能均匀分散到两侧纵梁，避免单侧受力过大导致的车身变形。
