直板功能机外壳面板注塑结构设计

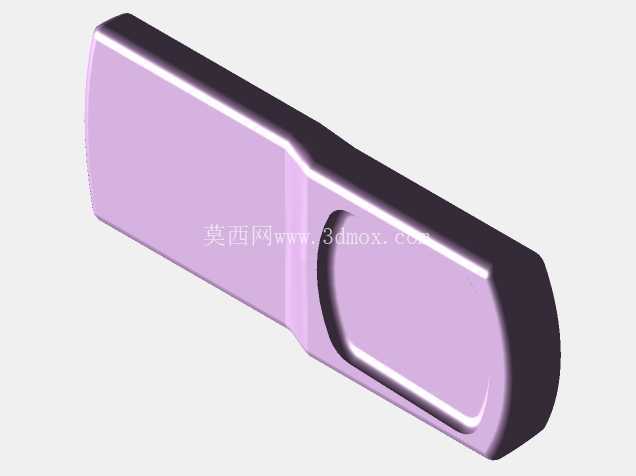

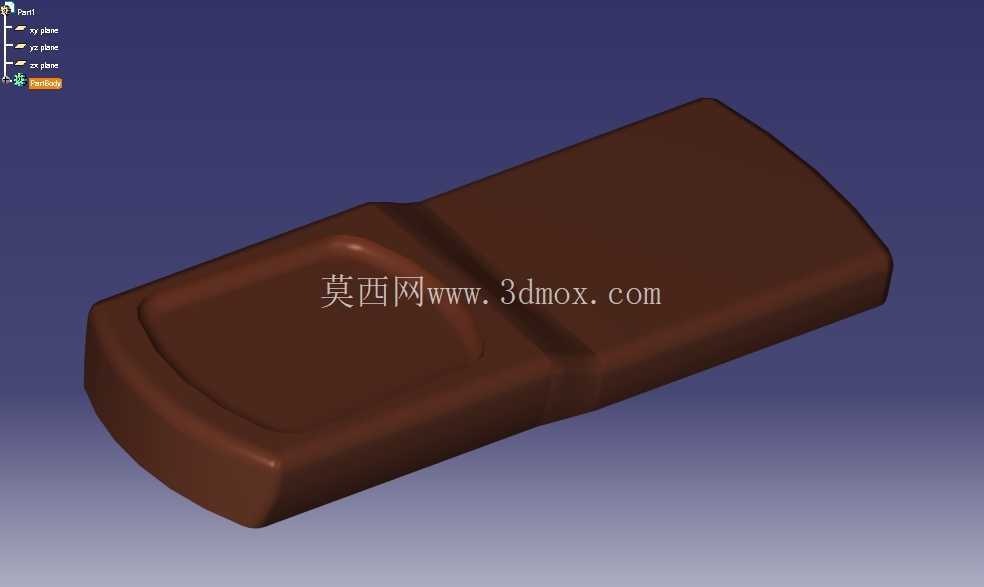

　　这款直板终端的外壳面板，是早期功能型手持通讯设备的核心外观承载件，主要应用于工业级手持对讲终端、入门级直板功能手机、便携数据采集手持机的前端壳体装配环节，作为整机正面的外露覆盖件，直接承担人机交互界面的承载、内部元器件的防护、整机握持手感适配三大核心作用。从结构设计逻辑来看，整个面板采用一体化注塑成型的曲面过渡设计，整体轮廓做了大圆角收边处理，所有外露棱边均做了R0.8以上的倒圆角工艺，既避免注塑成型过程中出现应力集中导致的翘曲变形，也能在用户日常握持时贴合手掌虎口的曲面弧度，减少长时间持握的硌手感。

　　面板上半部分为屏幕安装沉台区域，设计时预留了0.3mm的屏幕贴合台阶，台阶四周做了0.15mm的溢胶槽，用于装配时容纳双面胶溢出的余胶，避免胶层溢出污染屏幕显示区域；沉台深度严格匹配2.0英寸单色液晶屏的厚度公差，装配后屏幕表面与面板外表面保持0.1mm的高度差，既不会因为屏幕突出导致日常放置时磨花屏幕，也不会因为屏幕凹陷过多影响可视角度。下半部分为按键区域的下沉式设计，整个按键区比面板基准面下沉1.2mm，形成自然的按键操作边界，用户盲操作时可以通过触感快速定位按键区域，不需要视线紧盯键盘；按键区四周的过渡曲面做了渐变壁厚处理，最薄处壁厚1.2mm，最厚处与侧边壁厚保持1.8mm的均匀值，避免注塑时因为壁厚不均产生缩痕，影响外观面的光洁度。

　　从安装边界来看，整个面板的长宽尺寸匹配整机108mm*45mm的前端轮廓，侧边设置了6处均匀分布的卡扣安装位，卡扣的扣合量设计为0.5mm，既可以保证面板与中框装配后的扣合强度，日常跌落时不会出现松脱，也能在售后拆机时通过专用撬片顺利拆开，不会因为扣合量过大导致卡扣断裂。面板内侧设置了4处定位柱，定位柱的内径设计为2.0mm，与中框上的定位销采用间隙配合，装配时可以快速定位，避免出现装配偏移导致的四周缝隙不均；定位柱根部做了R0.5的圆角过渡，避免注塑时根部出现缩水缺陷，同时提升定位柱的结构强度，装配时不会因为受力出现断裂。面板的表面处理预留了晒纹工艺的余量，外观面不需要做高光处理，采用细晒纹工艺既可以提升握持时的摩擦力，减少手持滑落的概率，也能掩盖注塑过程中产生的轻微流痕、熔接痕等外观缺陷，降低生产环节的不良率。在实际应用场景中，这类面板除了民用功能手机的使用场景，也大量应用在工业防爆手持终端、矿区便携通讯设备上，设计时在面板内侧预留了导电胶条的安装槽，可以在装配时增加EMI屏蔽层，避免复杂电磁环境下的信号干扰，保证设备在强电磁干扰的工业场景下也能正常通讯。

　　整个面板的分型面设置在侧边圆角的切线上，分型面处做了0.02mm的断差配合，避免注塑飞边外露影响外观；进胶点选择在面板内侧的隐蔽位置，采用侧浇口进胶，进胶后残留的胶口可以通过后续工序打磨平整，不会在外露面留下进胶痕迹。针对日常使用中容易出现的汗液腐蚀、摩擦磨损问题，面板材料选型时推荐采用ABS+PC共混材料，既保留ABS材料的优异流动性，保证注塑时复杂曲面的填充完整，也能通过PC材料提升面板的抗冲击性能，1米高度自由跌落至水泥地面时不会出现开裂、碎裂的情况，满足手持设备的日常使用可靠性要求。在按键区域的背面，设计了均匀分布的筋骨位，筋骨位厚度0.8mm，既可以提升按键区域的结构强度，避免按压时出现面板塌陷，也能为按键硅胶垫提供支撑基准，保证按键的按压行程保持在0.3-0.5mm的舒适区间，按压手感清晰不会出现卡滞。面板与屏幕、按键的配合间隙均控制在0.1mm以内，既可以满足装配公差要求，也能避免日常使用中灰尘、水渍通过缝隙进入设备内部，达到IP54级别的基础防护要求，适配户外作业的使用场景。
