手动螺旋压紧式台虎钳结构设计

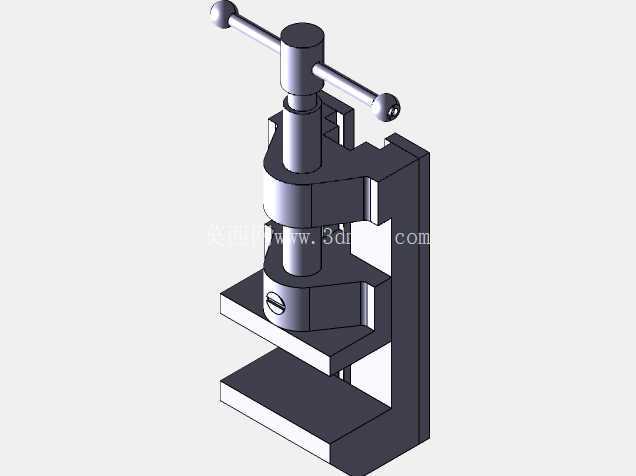

　　从结构布局来看，整体采用C型开式机架设计，固定钳身与底座为一体化的L型支撑结构，活动钳身通过梯形丝杠与固定部分连接，顶部的操作手柄采用贯穿式光杆设计，操作人员可以根据所需夹紧力的大小，选择在手柄单侧或双侧施力，转动丝杠带动活动钳身沿垂直方向做直线进给，实现对工件的夹紧与松开，这种垂直下压的夹紧方式，相比平口钳的水平夹持，更适合对片状、块状零件的端面压紧作业，也可配合不同形状的钳口垫块，完成异形零件的装夹固定。设计过程中，首先考虑的是机架的刚性表现，C型机架的壁厚、转角处的圆弧过渡都经过受力校核，当丝杠施加最大轴向夹紧力时，机架开口处的变形量控制在钳工作业允许的范围内，避免因机架刚性不足导致夹紧后工件松动、钳口错位。在钳工实训、小型零件机加工、装配维修等作业场景中，手动台虎钳是工位上最基础也最核心的夹持工装，其核心作用是为待加工工件提供稳定、可靠的固定约束，避免工件在锯削、锉削、攻丝、小范围钻孔或装配调整过程中出现位移、晃动，保证加工精度与操作安全。这款手动螺旋压紧式台虎钳的结构设计，完全围绕一线作业的实际使用需求展开，没有冗余的装饰性结构，所有部件的形态都服务于功能实现。丝杠采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动夹紧场景，同时具备一定的自锁性能，夹紧后不会因为作业过程中的振动导致丝杠回转松脱，无需额外增加锁止结构就能保证夹持可靠性。活动钳身与固定机架之间采用滑动导向配合，导向面的长度经过匹配设计，保证活动钳身在全行程移动过程中不会出现卡滞、偏摆，钳口的平行度在全行程范围内保持稳定，避免出现夹伤工件、夹持力不均的问题。

　　从安装边界来看，这款台虎钳的底座为平面式安装结构，底部预留了螺栓安装孔位，可以直接固定在钳工工作台的台面上，安装时需要保证底座与工作台面贴合紧密，避免悬空导致受力后底座变形；整体外形尺寸适配常规中小型钳工工位的安装空间，不会占用过多台面操作区域，同时钳口的最大开口高度覆盖了日常小型零件加工的常见尺寸范围，能够满足绝大多数手工维修、小零件加工的夹持需求。钳口部分采用可更换式设计，基础钳口面加工有交叉防滑齿纹，能够增大与工件表面的摩擦力，夹持硬度较高的金属零件时不易打滑，当需要夹持表面精度要求高的零件时，可以更换带铜垫或者橡胶垫的软钳口，避免夹伤工件已加工表面。

　　丝杠顶部的手柄采用球形端头设计，既可以防止操作时手部滑脱，也能在需要施加较大夹紧力时，方便操作人员使用加力杆套在手柄上增大力矩，不过日常使用中不建议过度加力，避免超过丝杠和机架的受力极限导致结构损坏。在实际使用场景中，这类手动台虎钳除了常规的钳工加工作业，还常被用于小型零部件的压装作业，比如将小尺寸轴承压入轴承座、将销钉压入装配孔，借助丝杠的机械增力，能够提供稳定的下压力，相比徒手敲击的装配方式，压装过程更平稳，零件受力更均匀，不易出现装偏、零件损伤的问题。

　　设计时也考虑了日常维护的便利性，丝杠与导向面的润滑通道预留充足，日常使用中定期在螺纹配合面、导向滑动面涂抹润滑脂，就能保证操作顺畅，减少部件磨损，延长整体使用寿命；所有配合部件的公差选择都兼顾了加工可行性与使用精度，没有过高的精度要求，普通机加工设备就能完成所有零件的加工，制造成本可控，适合批量生产或者实训教学中的自制工装场景。整体结构没有复杂的传动部件，故障点少，即使长期在多粉尘、有金属切屑的作业环境中使用，只要定期清理丝杠和导向面上的切屑、杂物，就不会出现卡滞问题，对使用环境的适应性很强，无论是生产车间的加工工位、维修班组的维修台，还是职业院校的钳工实训教室，都能稳定发挥夹持作用。
