工业软管卷盘收卷装置三维设计

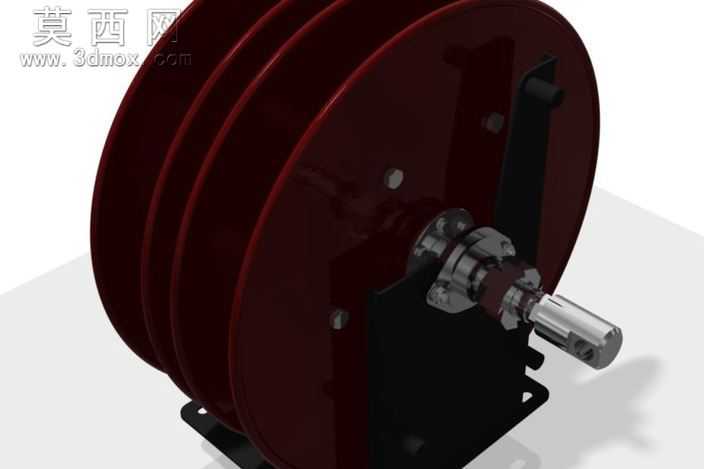

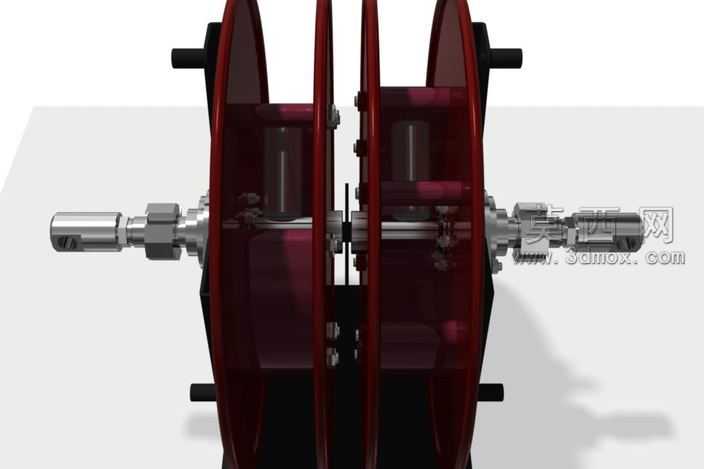

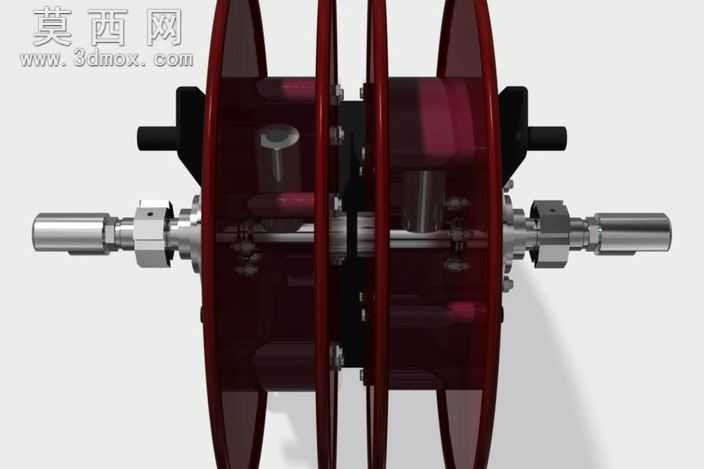

本作品为工业级软管收卷装置的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一个零部件的配合公差、安装定位都做了精准的约束设置，确保整体装配体无干涉、可实现真实的转动收卷动作模拟。模型整体结构分为三个核心部分：深红色的多层卷盘筒体、黑色的壁挂式安装支架、金属材质的旋转接头与输出轴组件。在材质渲染环节，卷盘筒体采用了高强度工程塑料的材质表现，调整了漫反射颜色为深酒红色，添加了细微的磨砂质感凹凸贴图，还原工业塑料件的哑光耐磨表面特性；安装支架采用了冷轧钢板喷塑的材质效果，设置了纯黑色的基础色，搭配轻微的金属颗粒纹理，模拟钣金件喷塑后的厚重质感；旋转接头与输出轴部分采用了抛光不锈钢材质，调整了高反射率与低粗糙度参数，还原金属机加工件的光亮金属质感，同时对轴端的快插接口做了细节纹理刻画，还原真实接头的防滑纹路结构。结构设计上，多层卷盘采用了等间距的挡边分隔设计，可同时收纳多根不同规格的软管或线缆，避免管线缠绕错乱；中心旋转轴集成了流体通路结构，可在卷盘转动过程中保持介质通路连通，无需拆卸管线即可实现输送作业；壁挂支架采用了带安装孔的L型折弯结构，底部设置了加强筋结构提升承重能力，支架与卷盘的连接部位设置了轴承安装位，可降低转动过程中的摩擦阻力，保证收卷操作顺滑省力。设计过程中充分考虑了工业场景的使用需求，整体结构紧凑，安装固定方式稳固，旋转部件的受力分布经过优化，可承受满管状态下软管的重量负载，同时卷盘的转动阻尼可通过侧边的锁紧结构进行调节，避免管线松脱滑落。渲染阶段采用了工作室光照环境，添加了柔和的环境光遮蔽效果，突出各部件的结构轮廓与材质差异，多角度展示了装置的装配关系与外观细节，完整呈现了工业软管卷盘的结构特点与设计细节。
