有线光电鼠标外观结构三维数模设计

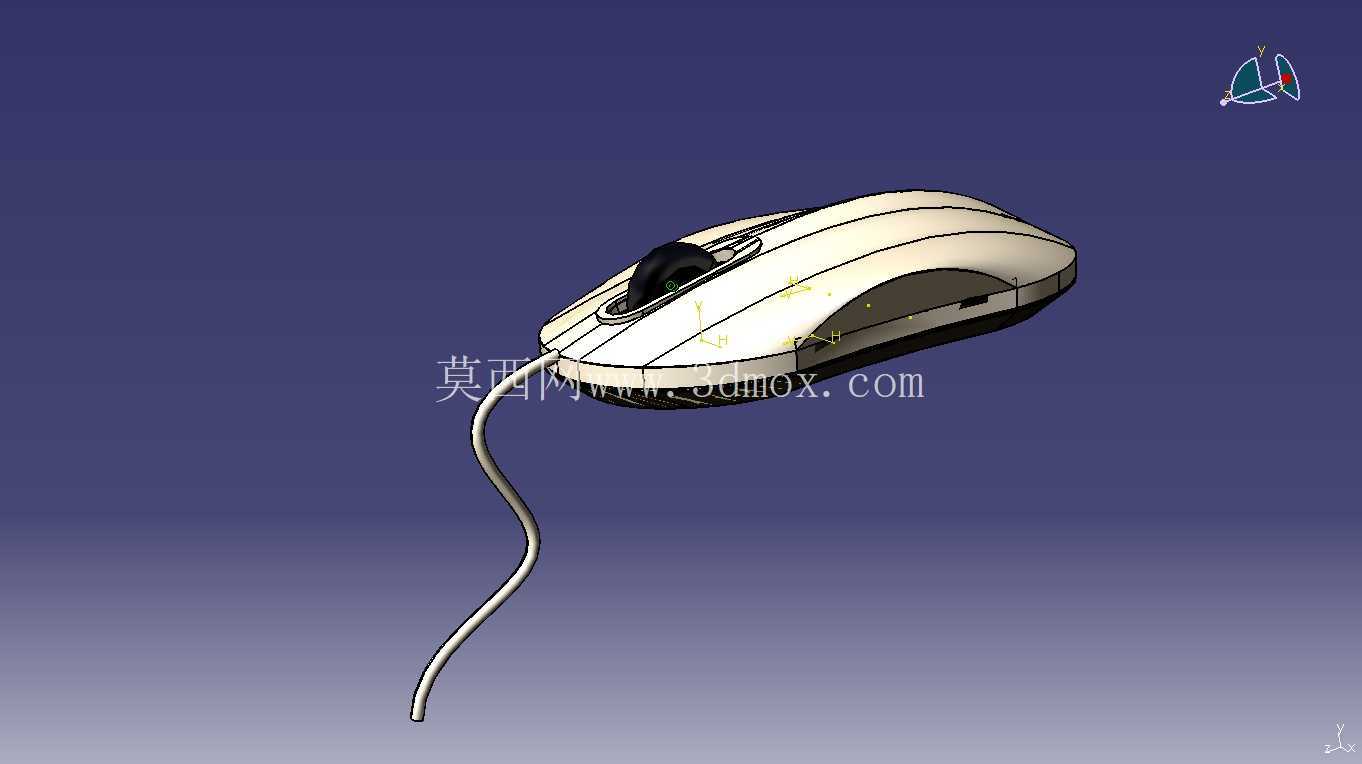

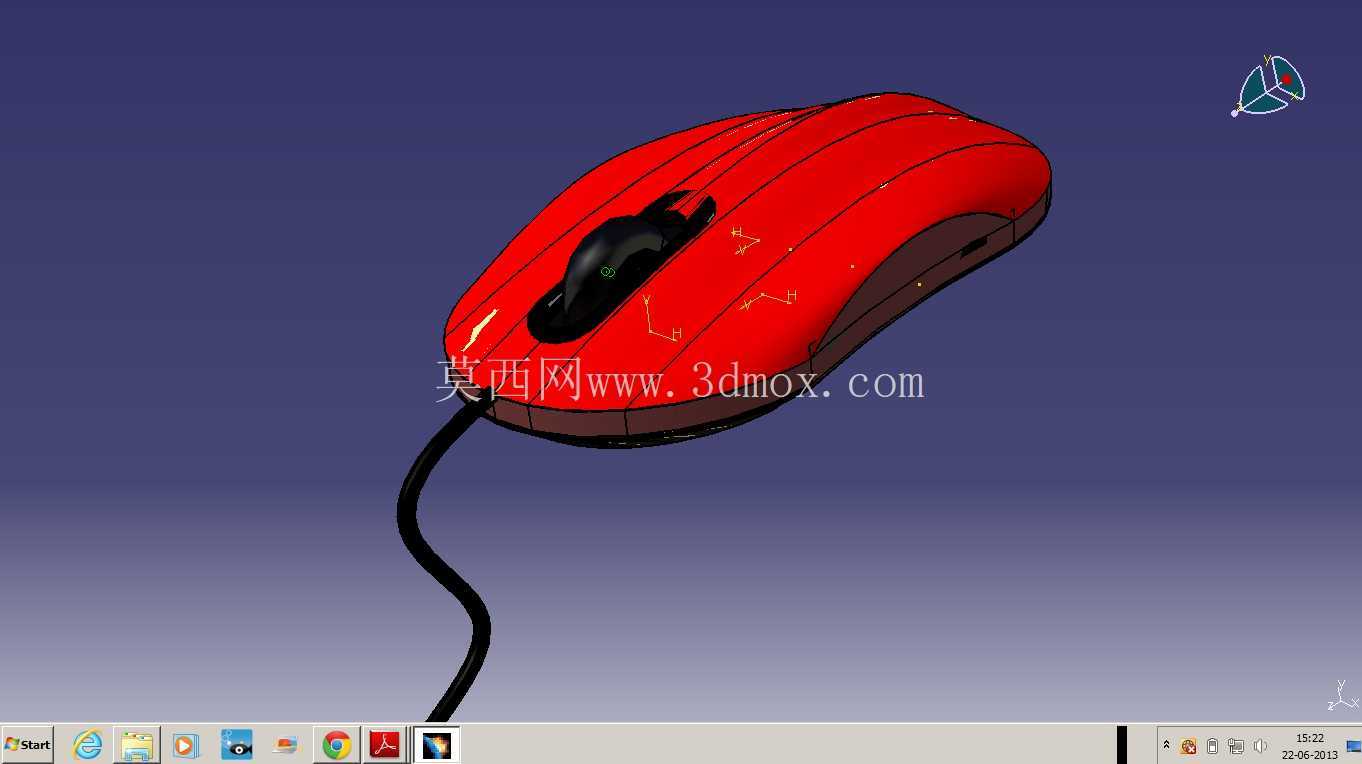

　　日常办公与桌面操作场景中，有线光电鼠标是普及率最高的人机交互输入硬件，这款数模完整还原了常规便携款光电鼠标的全尺寸结构与外观细节，可作为外设结构设计参考、人机交互课程建模案例、桌面场景装配素材使用。从实际使用需求出发，这款鼠标采用对称式上盖曲面设计，整体轮廓贴合成年用户手掌自然握持的弧度，上盖最高点设置在鼠标中部偏后位置，握持时掌心可获得均匀支撑，长时间操作不易产生肌肉疲劳，左右按键与上盖采用一体化薄壁结构设计，按键区域预留0.3mm的按压行程间隙，保证点击反馈清晰的同时避免结构卡滞。

　　鼠标侧裙位置做了内收弧面处理，拇指与无名指握持时可自然贴合侧面，不会出现滑脱问题，尾部出线位置做了圆角过渡的防弯折结构，线缆根部设置了15mm长的橡胶护套段，可承受日常使用中反复弯折的应力，避免线缆内部线芯断裂。从结构分层来看，这款数模拆分了上盖外壳、按键区、滚轮组件、中壳支撑、底盖、光学透镜仓、线缆接口几个核心部分，各部件之间的卡扣连接位置、螺丝固定柱都做了准确的结构还原，底盖预留了四个圆形脚垫安装位，脚垫位置与桌面接触的平面度公差控制在0.1mm以内，保证鼠标滑动时平稳无晃动。光学透镜仓设置在鼠标底部靠前位置，与底盖平面预留1.5mm的成像工作距离，匹配常规光电引擎的成像焦距要求，透镜仓周围做了遮光挡筋结构，可避免环境杂光进入传感器区域影响定位精度。滚轮组件采用中间支撑的转轴结构，滚轮表面做了防滑齿纹设计，滚动时的档位卡点结构也在数模中做了还原，中键按键开关的触发位置与滚轮下压行程匹配，按压行程设置为0.5mm，触发力度符合常规外设的操作手感要求。

　　外形尺寸方面，这款鼠标整体长度为118mm，最宽处为62mm，上盖最高点距离底盖平面38mm，属于中等尺寸的便携款鼠标，适配绝大多数成年用户的手型尺寸，安装边界上，鼠标底部的光学引擎工作区域需要避开深色反光桌面材质，使用时需保证底部透镜区域无遮挡，线缆出线方向朝向鼠标正后方，预留1.2m以上的线缆活动空间即可满足常规桌面操作的移动范围需求。设计过程中优先考虑了注塑生产的工艺可行性，所有外壳壁厚均匀控制在1.8mm，转角位置都做了R0.5以上的圆角过渡，避免注塑成型时出现缩痕、填充不足的问题，卡扣结构的拔模角度设置为1.5度，方便模具开模时顺利脱模，固定柱的根部做了加强筋连接，避免组装螺丝时出现柱体断裂的问题。

　　从实际应用角度，这款数模可用于外设产品的结构改型设计，设计师可在现有曲面基础上调整按键布局、侧键位置、表面纹理来衍生不同定位的产品，也可用于三维建模教学中的曲面建模案例，练习放样曲面、薄壁特征、装配配合的相关操作，还可作为办公场景三维可视化的素材，搭配桌面、电脑等模型完成场景搭建。数模中各部件的配合间隙都按照实际量产产品的公差要求设置，上盖与底盖的配合间隙控制在0.15mm，按键与上盖的周边间隙均匀为0.2mm，不会出现缝隙不均的外观问题，滚轮与上盖开孔的间隙设置为0.3mm，保证滚轮滚动时不会与外壳产生摩擦。鼠标内部预留了PCB板的安装空间，尺寸为55mm*35mm，可容纳常规光电引擎、主控芯片、微动开关的排布，中壳的支撑筋位刚好对应PCB板的固定孔位置，组装时可直接通过螺丝将PCB固定在中壳上，再扣合上盖完成整体装配，整个装配流程符合量产产品的组装工艺要求，不需要额外的复杂工装即可完成组装。
