航空涡轮喷气发动机结构三维建模作品

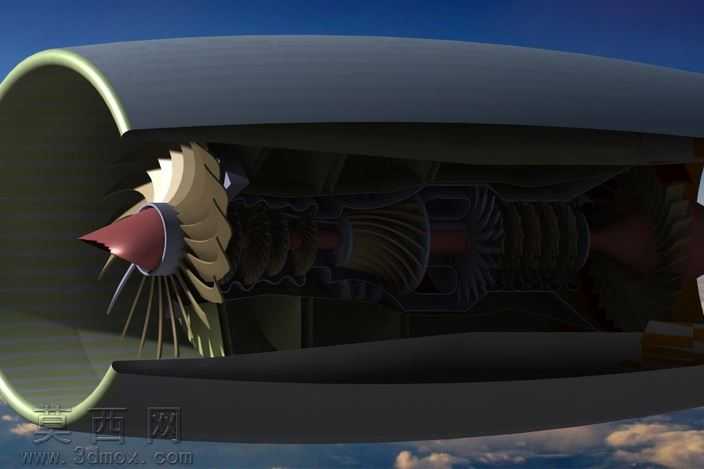

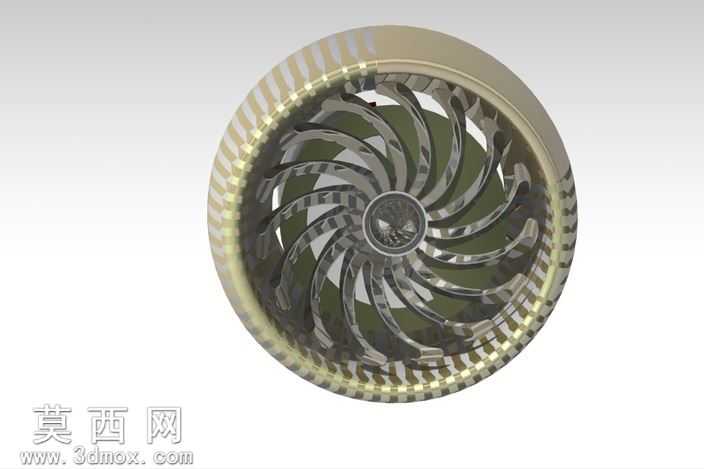

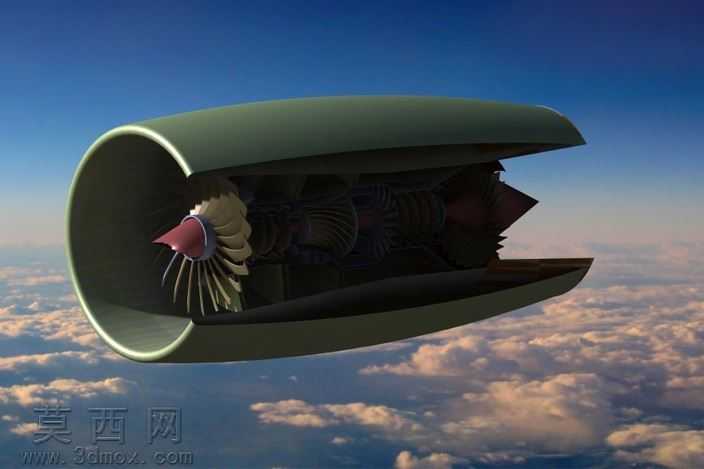

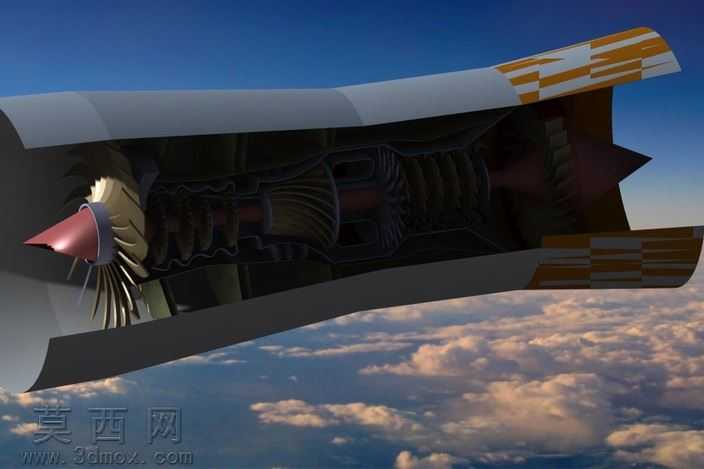

本作品为航空涡轮喷气发动机的三维结构建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了涡轮喷气发动机的内外流道与核心做功部件的结构形态。建模初期以真实涡轮喷气发动机的结构比例为基准，先完成外涵道壳体的曲面构建，通过多段曲率连续的曲面放样，还原了发动机短舱的流畅气动外形，壳体边缘做了符合航空制造工艺的圆角过渡处理，避免尖锐结构带来的气动干扰问题。核心部件建模阶段，依次完成进气道整流锥、多级压气机叶片、燃烧室腔体、涡轮导向叶片、尾喷管调节结构的独立建模：进气道整流锥采用流线型旋转体建模，匹配进气预旋的气动需求；压气机叶片通过翼型截面放样生成，每一级叶片的扭转角度、弦长参数均按照轴流压气机的气动设计规律设置，还原了叶片从叶根到叶尖的扭角变化特征；燃烧室部分构建了环形腔体结构与火焰筒安装位，还原了燃油喷嘴的安装接口细节；涡轮叶片采用耐高温结构的造型设计，还原了叶片内部冷却通道的预留结构，与压气机叶片形成明确的结构区分。渲染阶段采用金属材质体系，外涵道壳体赋予哑光高温合金材质，压气机与涡轮叶片赋予抛光耐热金属材质，整流锥采用红色耐高温涂层材质，通过环境光与定向光源的组合打光，清晰呈现发动机内部的层级结构，半剖视角的渲染设置可以直观展示从进气、压气、燃烧做功到排气的完整气流路径对应的部件布局。整个建模过程严格遵循涡轮喷气发动机的工作逻辑排布部件位置，各部件之间保留了符合装配要求的间隙，既保证了外观的还原度，也清晰呈现了这类航空动力装置的核心结构原理，可用于航空动力结构教学、发动机原理演示等场景使用。
