三叶轴流风扇扇叶及轮毂一体化结构设计

　　日常接触的各类轴流送风设备里，三叶结构的风扇扇叶是应用覆盖面极广的核心做功部件，小到桌面便携散热扇、机箱散热模组，大到工业岗位送风设备、小型通风机组的末端送风单元，都能见到这类结构的身影。和多叶式离心风轮不同，轴流三叶扇的气流走向沿电机轴向直出，送风路径短、风阻损耗小，在不需要高静压、追求大流量直吹的场景里，结构效率优势非常明显。

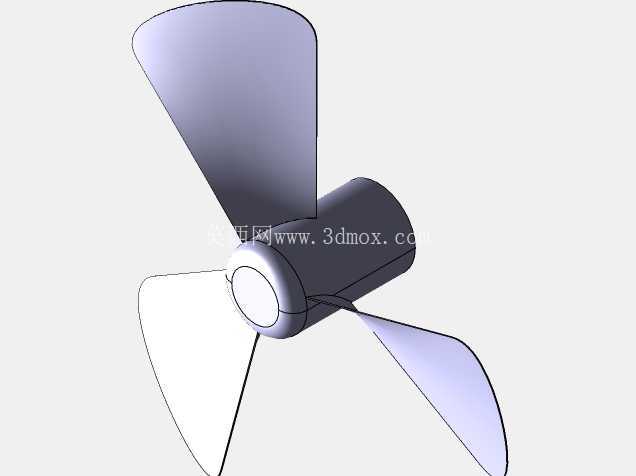

　　这套扇叶结构采用轮毂与叶片一体化的设计思路，轮毂部分做了等径圆柱腔体，腔体内部预留了和电机输出轴配合的安装位，腔体端面的环形凸台是做轴向定位用的，装配时可以直接抵靠电机端盖的定位面，不需要额外加装轴套调整轴向间隙，能减少装配环节的公差累积。轮毂的外径尺寸和配套电机的前端盖外径保持匹配，安装后不会出现轮毂突出电机端盖形成突兀台阶的问题，既可以降低转动时的端面紊流，也能避免转动过程中轮毂边缘和周边防护网、导流罩产生干涉，安装边界的预留间隙控制在单边3mm以上，满足常规小家电、小型通风设备的装配安全规范要求。

　　叶片的翼型设计没有采用等厚度平板结构，而是从叶根到叶梢做了连续的厚度渐变，叶根位置厚度最大，用来承载转动时的离心力与气动载荷，避免长期运转出现叶根断裂的问题；叶梢位置厚度最薄，能降低叶尖涡流带来的能量损耗与气动噪音。三个叶片沿轮毂周向做120度等夹角分布，动平衡调校的基准面选在轮毂的圆柱外圆面，每个叶片的型面扭转角从根部到梢部平滑过渡，保证不同半径位置的叶片切面都能保持合理的攻角，让气流沿轴向均匀导出，不会出现局部气流紊流导致的送风不均问题。叶片的前缘做了小圆弧倒角处理，后缘则保持相对锐利的切边，能减少气流在叶片表面的附面层分离，降低运转时的涡流噪音。

　　从实际应用的适配性来看，这类三叶扇结构的安装接口兼容性很强，轮毂腔体的内径可以根据不同功率的电机轴径做适配调整，既可以适配小型直流无刷电机用于桌面散热、电子设备散热场景，也可以适配交流异步电机用于小型通风、岗位降温场景。设计时特意控制了叶片的投影直径和轮毂长度的比例，让整体转动惯量处于较低水平，电机启动时的冲击电流更小，能延长电机的使用寿命。叶片的型面没有做复杂的仿生锯齿或者额外的导流筋结构，加工工艺性更好，不管是采用注塑成型生产塑料扇叶，还是采用钣金冲压、铝合金压铸生产金属扇叶，都能直接通过模具一次成型，不需要后续做大量的二次修整加工，量产时的良率更易控制。

　　在安装边界的考量上，叶片转动时的最大外圆轮廓和外围防护网的径向间隙预留了足够的安全距离，即使出现长期运转后的轻微形变，也不会出现扇叶刮蹭防护网的问题。轮毂尾部的腔体深度刚好覆盖电机输出轴的配合长度，装配时电机轴不会突出到轮毂外侧，既可以避免轴端外露带来的安全隐患，也能让整体外观更整洁。三个叶片的叶梢位置做了微小的上翘处理，能在转动时形成一定的附壁效应，让送出的气流扩散角度更合理，不会出现气流过于集中导致的送风范围狭窄问题，在近距离直吹的使用场景里，体感舒适度更好。

　　从结构强度的角度考量，叶根和轮毂的衔接位置做了大圆角过渡，避免应力集中导致的结构失效，在额定转速下长期运转时，叶根位置的交变应力处于材料的许用应力范围内，不会出现疲劳断裂的问题。整套结构没有多余的零散零件，一体化的设计让装配工序更简单，只需要将轮毂腔体对准电机轴推入，锁紧紧定螺钉即可完成安装，不需要额外的连接件或者定位件，能有效降低整机的装配成本与物料成本。
