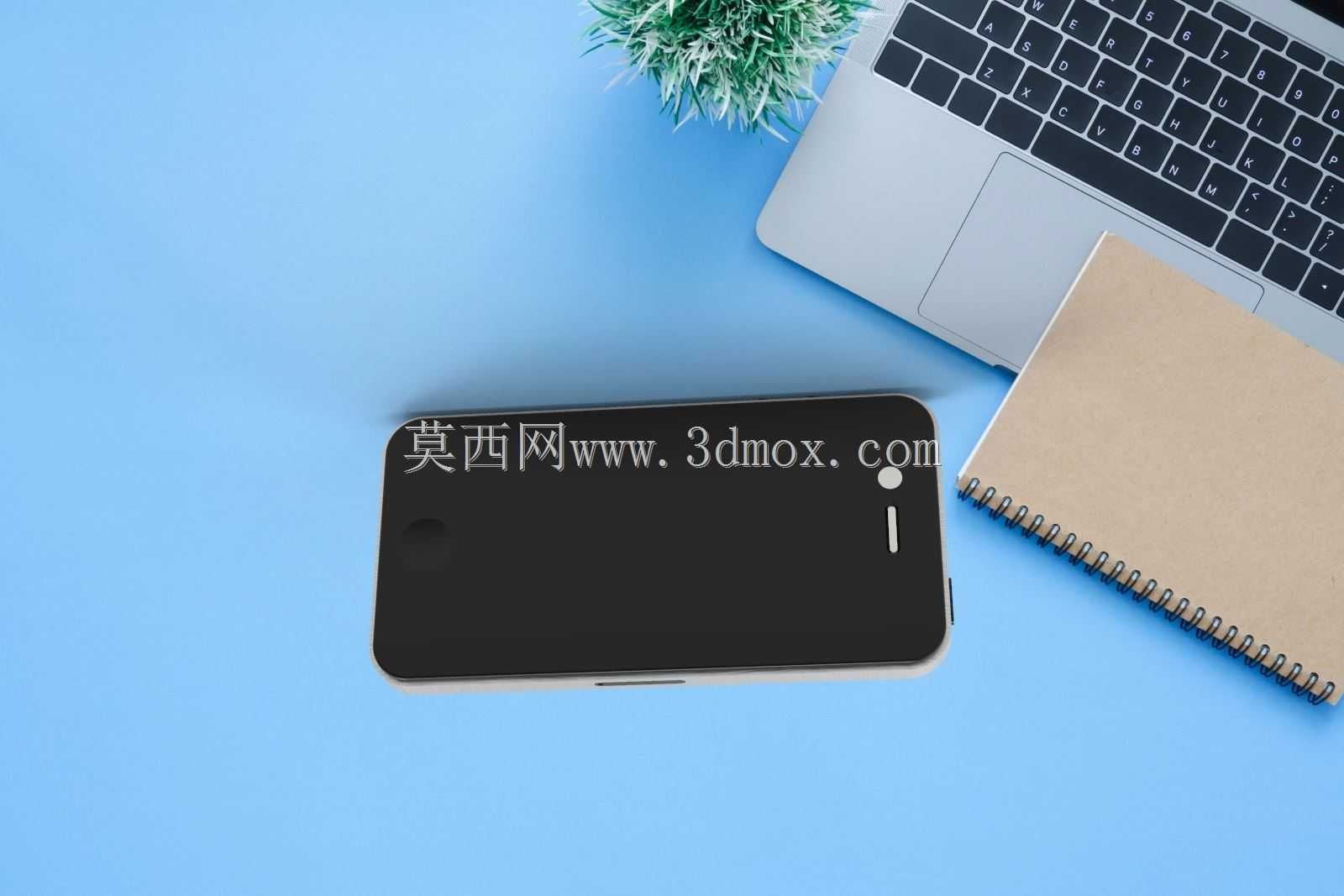

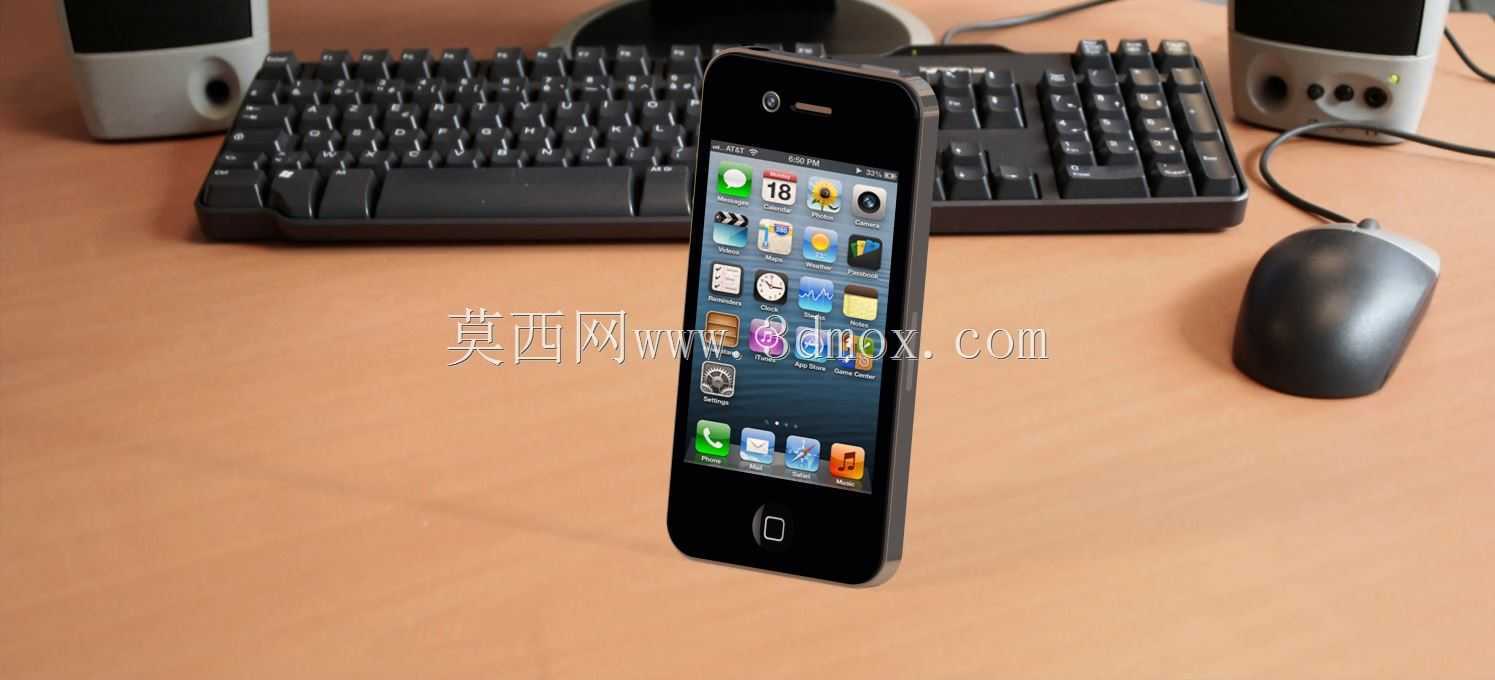

经典直板触屏智能手机外观结构建模

　　本次建模的直板触屏智能手机，是早期智能移动通讯终端的经典形态，建模过程完全围绕消费电子量产落地的实际工程需求展开，没有做脱离生产实际的艺术化夸张处理。从实际应用场景来看，这类设备是面向个人消费市场的手持通讯终端，需要兼顾日常握持的手感、屏幕显示的可视范围、内部元器件的堆叠空间以及外结构的抗摔防护性能，建模时所有曲面和结构都要匹配这些实际使用需求。建模初始阶段先确定整机的外形尺寸边界，整机长度控制在115毫米左右，宽度控制在59毫米左右，厚度控制在9.3毫米，这个尺寸是经过大量手持握持测试验证的，单手握持时拇指可以覆盖屏幕80%以上的操作区域，同时不会因为机身过窄导致内部元器件堆叠空间不足，也不会因为过宽造成握持时的硌手感。

　　机身正面的屏幕区域做了2.5D的边缘弧面过渡，这个弧面的曲率半径控制在0.8毫米，既可以避免屏幕边缘的直角硌手，也能让屏幕和正面的玻璃盖板贴合时没有明显的台阶差，同时屏幕的显示区域边界和黑边宽度严格按照实际量产的公差要求控制，黑边宽度均匀控制在1.8毫米，避免出现视觉上的边框不等宽问题。机身中框采用的是金属材质的一体化设计思路，建模时中框的侧边做了微小的弧度处理，弧度从屏幕边缘向机身背部自然过渡，和背部的玻璃或者塑料后盖形成无缝衔接，中框上的按键位置完全按照人体工程学排布，音量键设置在机身左侧偏上的位置，距离机身顶部22毫米，长度12毫米，宽度3毫米，凸起高度0.7毫米，这个位置是单手握持时食指自然放置的区域，按压时不需要刻意调整手型；电源键设置在机身右侧对应位置，和左侧音量键高度一致，方便拇指按压。机身顶部和底部的结构设计充分考虑了实际功能需求，顶部预留了3.5毫米耳机接口的安装位置，接口周围做了0.3毫米的凸台，避免耳机插头插入时刮花机身表面；底部设置了数据接口和扬声器出音孔，出音孔的孔径统一为1.2毫米，孔间距2毫米，排布整齐，同时孔位下方预留了扬声器音腔的密封空间，保证出音效果。机身背部的摄像头区域做了轻微的凸起处理，凸起高度0.5毫米，摄像头保护镜片的边缘做了倒角处理，避免镜片边缘崩边，同时背部的苹果logo位置做了凹陷处理，方便后续logo的镶嵌或者印刷，保证logo和机身表面齐平，不会出现积灰或者刮手的问题。

　　建模过程中所有的圆角处理都不是统一数值，而是根据不同位置的装配需求和手感需求调整，比如机身四个边角的圆角半径为8毫米，这个弧度可以在手机跌落时有效分散冲击力，降低屏幕碎裂的风险；而中框和后盖衔接处的圆角半径为1.2毫米，保证握持时的贴合感；按键边缘的圆角半径为0.2毫米，既保证按键的触感清晰，也不会因为棱角过于锋利划伤手指。内部结构的建模虽然没有完全展示，但所有外部结构的壁厚都按照实际量产要求设置，中框的壁厚均匀控制在1.2毫米，后盖壁厚0.8毫米，屏幕盖板厚度1.1毫米，所有壁厚都保持均匀，避免注塑或者冲压成型时出现缩水、变形等问题，同时各个结构之间的装配间隙控制在0.1毫米，既保证装配时的公差余量，也不会出现缝隙过大进灰的问题。

　　从结构设计的角度来说，这类直板触屏手机的建模核心是平衡外观美感、握持手感、内部堆叠和结构强度四个维度的需求，不能单纯追求外观的轻薄而牺牲结构强度，也不能为了结构强度把机身做的过于厚重影响使用体验，建模时每一个曲面、每一个圆角、每一个孔位的设置都有对应的工程逻辑支撑，不是随意的造型堆砌。比如机身正面的Home键，设置在屏幕下方正中间的位置，直径10毫米，按键表面做了轻微的内凹弧面，贴合手指指腹的形状，按压行程控制在0.3毫米，保证按压的反馈感清晰，同时按键周围的密封圈安装槽也在建模时预留出来，避免灰尘和水汽从按键缝隙进入机身内部。整个模型的曲面都是连续的G2曲面，没有出现曲面褶皱、曲率突变的问题，不管是用于后续的结构手板制作、模具开模，还是用于产品渲染展示，都可以直接使用，不需要再做额外的曲面修补工作。
