带防滑环纹螺纹瓶口塑料瓶结构设计

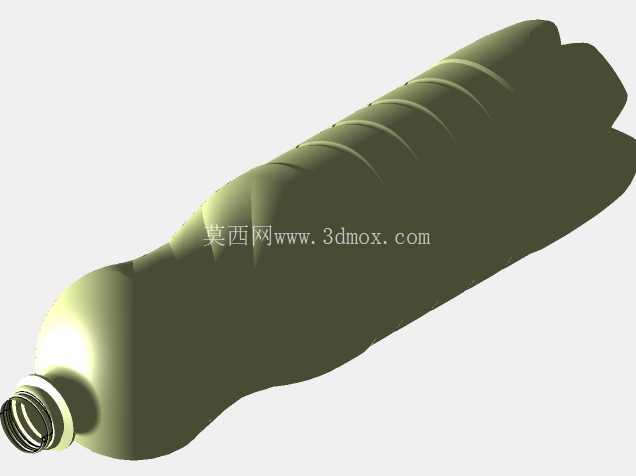

　　日常流通领域里的塑料包装瓶，看似是随处可见的普通塑件，实际结构设计要兼顾吹塑成型工艺性、灌装线适配性、终端使用手感、运输堆叠可靠性多维度要求，很多刚入行的结构工程师做这类设计时，容易只盯着外观曲面忽略工程边界，最后开模后出现成型缺陷、灌装卡瓶、握持打滑等问题。这款瓶型的瓶口采用标准外螺纹结构，螺纹牙型做了R0.3的圆角过渡，避免吹塑成型时螺纹尖角处出现应力集中导致的开裂，同时螺纹的起始端做了15度导向倒角，适配自动化灌装线上的旋盖头对位，不会出现旋盖偏斜、密封失效的问题，瓶口内径尺寸控制在公差±0.1mm范围内，匹配市面通用的铝箔封口垫片，保证灌装后密封阻隔性能，满足饮品、日化用品等内容物的保质期要求。

　　瓶身部分的环纹设计并非单纯装饰，每道环纹的深度控制在1.2mm，环纹间距18mm，一方面是增加瓶身的环向刚度，装满内容物后瓶身不会因为内部压力出现鼓胀变形，堆叠时上层载荷可以通过环纹形成的加强筋结构均匀传递，避免运输过程中堆垛坍塌；另一方面环纹的位置刚好匹配人手握持时的指腹接触区域，表面做了细微的磨砂纹理处理，湿手状态下握持也不会打滑，解决了光滑瓶身沾水后容易脱手的问题。瓶底采用内凹式五瓣支撑结构，内凹深度8mm，支撑脚的平面度控制在0.2mm以内，放置在平面上不会出现晃荡，同时内凹结构可以抵消吹塑成型时瓶底的收缩变形，避免成型后瓶底外凸导致的放置不稳。

　　设计过程中先做曲面的曲率连续检查，整个瓶身外表面的G2连续率达到98%以上，吹塑脱模时不会出现曲面倒扣，拔模斜度统一控制在1.5度，不需要做复杂的抽芯结构就能顺利脱模，有效降低模具加工成本。瓶身的壁厚分布做了针对性优化，瓶口螺纹区域壁厚2.2mm，保证螺纹连接强度，瓶身主体区域壁厚1.1mm，在满足垂直载荷强度要求的前提下尽可能减少原料用量，瓶底区域壁厚1.8mm，承受放置时的冲击载荷，跌落测试时从1.2米高度自由落体到水泥地面不会出现开裂漏液。

　　这类瓶型的安装边界主要适配现有标准灌装生产线的输送导轨，瓶身最大直径68mm，刚好适配宽度70mm的标准输送链板，不需要对现有产线做改造就能直接上线生产，瓶身总高度235mm，适配常规的灌装头行程、贴标机标签范围以及纸箱装箱尺寸，单箱可容纳24瓶，装箱后箱体尺寸符合物流运输的标准托盘模数，提升仓储运输的空间利用率。做这类民用塑件的结构设计，不能脱离实际生产和使用场景孤立做曲面造型，每一处曲面的起伏、每一道加强筋的位置、每一个尺寸公差的设定，都要对应到成型、灌装、运输、使用全流程的实际需求，很多新手做出来的模型看着曲面流畅，实际开模后要么壁厚不均出现吹破，要么刚度不够堆叠变形，要么和现有产线不兼容无法量产，都是因为没有把工程边界条件融入到造型过程中。这款瓶型的曲面建模过程中，特意在握持区域做了1.2度的微弧收腰，不是夸张的造型变化，刚好贴合人手握持时的手掌弧度，长时间握持也不会出现硌手的问题，同时收腰位置刚好是贴标区域的下边界，标签贴附后不会因为瓶身曲面曲率变化出现标签翘边。瓶口的防盗环连接桥做了0.4mm的厚度设计，旋盖时连接桥能在设定扭矩下整齐断裂，给消费者明确的开瓶标识，同时不会出现断裂残留掉落到内容物里的问题。
