电源变压器用防护安装壳体结构设计

项目分类:变压器/电感器 发布时间:2024-12-26 ID:869689
  • 电源变压器用防护安装壳体结构设计
  • 电源变压器用防护安装壳体结构设计
  • 电源变压器用防护安装壳体结构设计

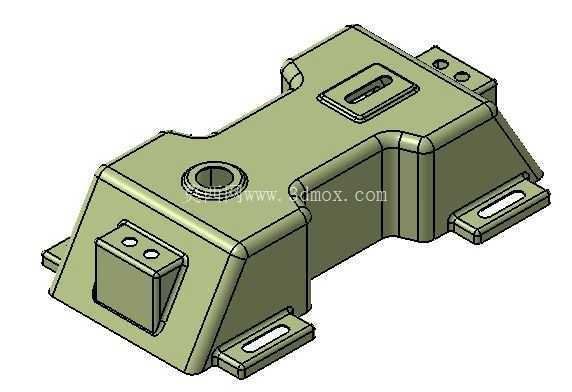

  这款壳体是小功率电源变压器的配套安装防护结构件,日常在工业控制板卡供电模块、小型机电设备内置电源单元、民用电子设备内置供电模组里都能见到这类结构的应用,核心作用是包裹变压器的铁芯与绕组部分,既实现绕组与周边金属构件的绝缘隔离,也能为变压器整体提供可靠的安装固定基准,同时阻挡日常使用中的灰尘、少量凝露直接接触绕组,降低绝缘失效的风险。从结构细节来看,壳体主体采用带圆角过渡的盒型结构,所有棱边都做了R角处理,一方面是注塑或者压铸成型时能减少应力集中,避免成型后壳体出现翘曲、开裂的问题,另一方面装配时也能避免锐边划伤操作人员或者周边的导线绝缘层。壳体顶部预留了圆形的出线孔位,这个位置是用来穿过变压器的输入输出引线,孔位的尺寸刚好适配常规的绝缘护线套,装配时护线套卡入孔位后,能避免引线外皮和壳体硬棱摩擦破损,同时也能对引线起到一定的固定作用,避免设备运输或者使用过程中引线被拉扯导致绕组接线端松脱。壳体顶面还设计了内凹的方形定位槽,这个槽位是用来粘贴产品参数铭牌或者警示标识,内凹的结构能避免铭牌在装配、运输过程中被剐蹭脱落,标识信息可以长期保持清晰可读。

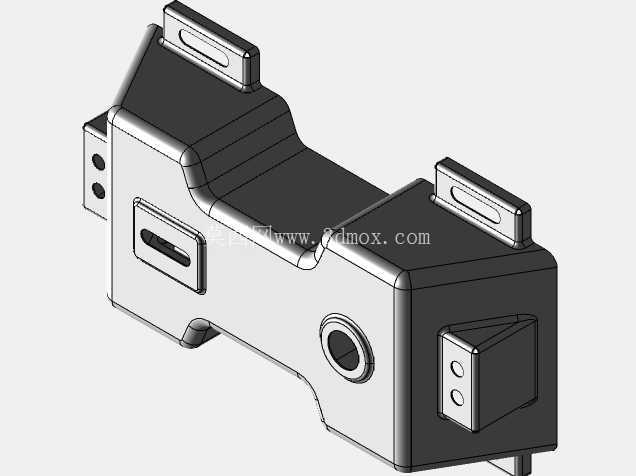

  壳体朝向接线侧的位置设计了凸起的方形接口座,座上预留了两个小圆孔,这两个孔位是用来安装接线端子或者电源插座,用户外接输入输出线路时不需要打开壳体,直接在外侧接口处接线即可,既提升了接线效率,也能避免接线时异物掉入壳体内部接触绕组。壳体底部延伸出四个带长圆孔的安装耳,长圆孔的设计是为了补偿安装孔位的加工误差,装配时不需要严格对齐孔位,在长圆孔的调节范围内可以微调壳体的安装位置,降低安装面的加工精度要求,安装耳和壳体主体之间做了加强筋连接,能避免安装时螺丝锁紧力过大导致安装耳断裂,同时也能提升壳体整体的抗振性能,设备运行产生振动时,安装耳不会轻易出现开裂问题。

  壳体两端的凸起结构上还预留了两个小圆孔,这两个孔位是用来安装壳体上盖或者内部的绕组固定压条,装配时绕组放入壳体型腔后,通过压条配合这两个孔位可以将绕组牢牢压紧在壳体内,避免设备移动或者振动时绕组在壳体内晃动产生异响或者接线松脱。设计这类壳体的时候,首先要匹配内部变压器绕组和铁芯的外形尺寸,型腔内部的预留间隙要控制在合理范围,间隙太小会导致装配困难,甚至压伤绕组绝缘层,间隙太大则会导致绕组在壳体内晃动,一般单边预留0.3-0.5mm的间隙比较合适,既能满足装配公差要求,也能限制绕组的窜动。

  其次要考虑安装边界的适配性,安装耳的高度、长圆孔的中心距要匹配常见的设备电源仓安装尺寸,保证这款壳体可以适配多数同功率等级的电源变压器安装需求,不需要额外修改安装面结构。还要考虑成型工艺的合理性,所有的壁厚要保持均匀,避免出现壁厚突变导致成型时产生缩痕、气泡等缺陷,加强筋的厚度一般设置为主壁厚的0.6倍左右,既保证足够的支撑强度,也不会因为筋位过厚导致表面出现缩印。另外还要考虑绝缘性能,壳体材料一般选用阻燃ABS或者电木材质,既能满足电气绝缘的要求,也能达到相应的阻燃等级,在变压器出现异常过热时不会快速燃烧蔓延。实际应用中,这类壳体的防护等级一般可以达到IP20以上,能够阻挡手指或者直径大于12mm的异物进入壳体内部接触带电部件,满足多数室内电子电气设备的安全防护要求,不需要额外增加密封结构就能适配常规的使用场景,如果是在潮湿或者多尘的场景使用,还可以在上下盖的结合面增加密封胶条,进一步提升防护等级。
