电源变压器用立式螺旋导电线圈结构

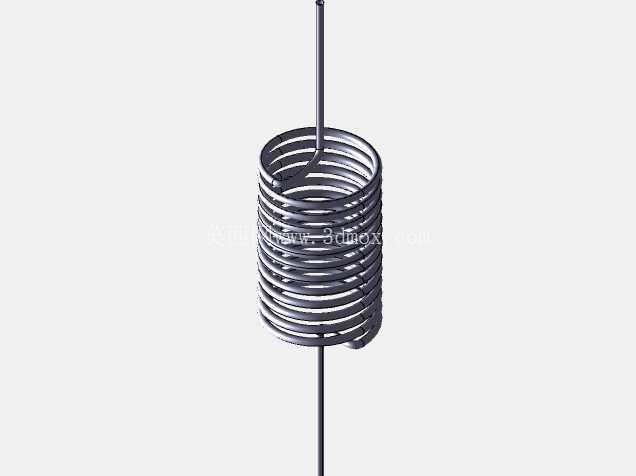

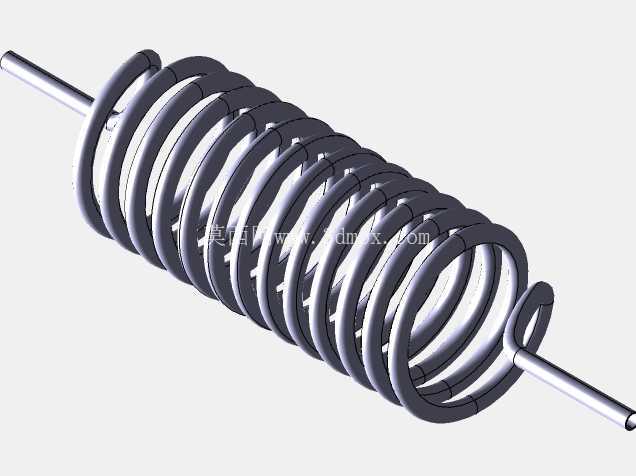

　　在中小功率工频电源变压器的绕组设计环节，这类立式螺旋管线圈是适配低压大电流输出工况的核心导电结构，和常见的多层平绕线圈不同，螺旋式的绕制路径能大幅降低大电流工况下的集肤效应损耗，尤其适合输出端电流超过十安培的整流供电回路，比如工业控制机柜的直流供电模块、小型电镀设备的低压电源单元，都会用到这类结构的线圈来承载持续工作电流。从实际装配的边界来看，线圈两端伸出的直杆引脚是直接作为接线端使用的，不需要额外焊接接线片，引脚的直线段长度需要匹配变压器骨架的安装孔深度，通常要保证穿过骨架后露出3到5毫米的焊接余量，避免浸锡过程中焊锡渗入线圈层间引发匝间短路。

　　螺旋段的内外径尺寸需要和骨架的绕线腔严格适配，外径要比绕线腔内径小0.2到0.3毫米，既方便装配时顺利套入骨架，又不会因为间隙过大导致线圈工作时出现震动位移；内径则要给铁芯的插入留出足够余量，尤其是插片式硅钢片铁芯，要保证叠片组插入时不会刮蹭到线圈内壁的绝缘层。设计这类螺旋线圈的时候，首先要确定的是螺距参数，相邻两圈导线之间的间隙不能小于导线绝缘层的厚度，避免绕制过程中绝缘层被挤压破损，同时螺距的均匀性直接影响线圈的电感量一致性，每一圈的螺距误差要控制在0.1毫米以内，不然批量生产时变压器的空载电流参数离散性会过大。

　　导线的选型上，这类螺旋结构通常采用圆截面的漆包铜线，部分大电流工况会改用扁铜线绕制，扁铜线的螺旋结构在相同截面积下能更好利用绕线腔的空间，提升窗口填充系数，不过扁铜线绕制时的回弹控制难度更高，需要在绕制模具上设计对应的回弹补偿角，保证绕制成型后螺旋段的圆柱度符合要求。从功能特性来说，螺旋管结构的线圈自身的寄生电容比多层叠绕线圈小很多，在高频开关电源的输出滤波电感场景下也能适配，不过要注意螺旋段的轴向长度不能过长，不然会增加线圈的直流电阻，导致负载状态下的压降超标。实际生产中，这类线圈的绕制通常是在专用的绕线轴上完成，绕制时要给导线施加恒定的张力，张力过大会导致导线被拉细，直流电阻升高，张力过小则会让线圈松散，成型后尺寸超差。绕制完成后还要进行浸漆处理，绝缘漆填充到匝间间隙之后，不仅能提升整体的绝缘强度，还能固定每一圈导线的位置，避免设备运行时的震动导致导线移位、绝缘层磨损。在安装适配性上，这类立式螺旋线圈不需要额外的固定支架，两端的引脚穿过骨架的定位孔之后，在骨架背面进行弯脚处理就能完成固定，弯脚的角度通常控制在90度，弯脚位置距离线圈端面的距离要和骨架的壁厚匹配，避免弯脚时应力传递到螺旋段导致线圈变形。另外还要注意，螺旋线圈的引出端方向要和变压器的接线端子位置对应，避免装配时需要强行扭转引脚，导致引脚根部的导线断裂。

　　在电路特性层面，这类螺旋管的电感量和螺旋的圈数、平均直径、轴向长度直接相关，设计时可以通过调整圈数来匹配目标电感值，不过要考虑铁芯插入后的电感量提升倍数，也就是有效磁导率的影响，空气芯状态下的电感量通常只有插入铁芯后的几十分之一，所以前期建模时要预留足够的参数调整空间。从散热角度来说，螺旋结构的匝间间隙能让空气自然流通，比紧密叠绕的线圈散热效率高15%左右，在自然冷却的电源设备中，这个优势能明显降低线圈的长期工作温度，提升绝缘层的使用寿命。建模的时候要注意还原螺旋线的升角参数，不能简单用等直径的圆环堆叠来模拟，不然计算出来的线圈长度、直流电阻都会和实际值有偏差，两端的直杆段和螺旋段的过渡位置要做圆角处理，避免实际生产时这个位置的导线因为应力集中出现断线问题，过渡圆角的半径通常不小于导线直径的两倍，保证绕制时导线不会被过度弯折。
