家用电池固定夹持塑料结构件设计

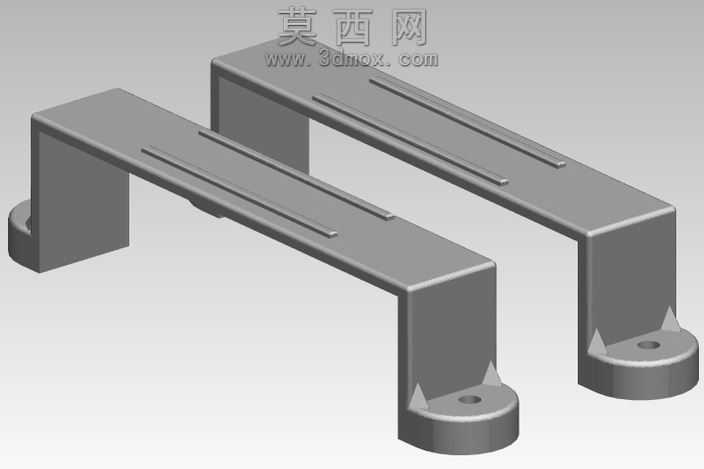

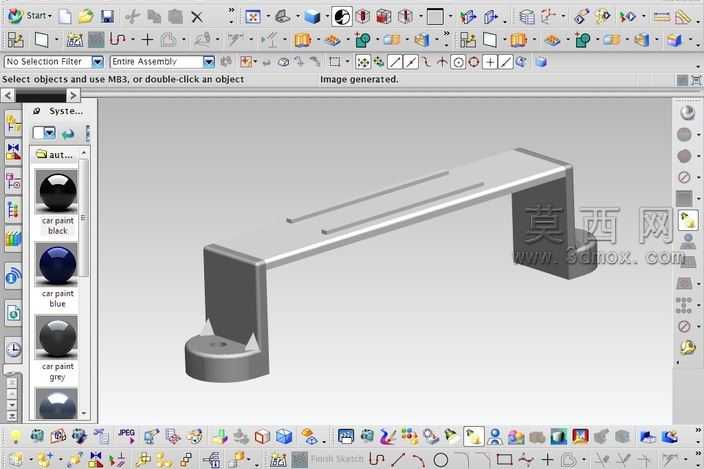

本作品为家用场景下的电池固定夹持结构件，采用三维参数化建模方式完成全流程设计，建模阶段依托NX软件的实体建模功能完成整体轮廓搭建，首先绘制夹持主体的长条形基准截面，通过拉伸命令生成主体平板结构，针对平板表面的两条导向凹槽，采用草图绘制凹槽轮廓后执行切除拉伸操作，保证凹槽的深度、宽度尺寸与电池安装的导向需求匹配，避免电池装入时出现卡滞或偏移问题。针对两端的支撑固定结构，一侧设计为带安装孔的圆柱底座，通过回转命令生成圆柱基体后，在端面中心绘制安装孔草图执行切除，保证安装孔的同轴度公差符合装配要求，另一侧设计为L型弯折挡边，通过边线法兰与实体加厚命令完成结构构建，在挡边与主体平板的衔接位置添加三角加强筋结构，提升弯折位置的结构强度，避免长期使用后出现弯折断裂的问题。材质设计阶段选用常用的工程塑料材质，渲染时赋予模型哑光深灰的塑料质感，调整材质的粗糙度、反光度参数，模拟注塑成型后的塑料表面质感，同时对模型的棱边位置添加微小的圆角过渡，既符合注塑加工的脱模工艺要求，避免尖锐棱边产生应力集中，也能提升零件的实际使用安全性。设计过程中充分考虑零件的注塑成型工艺性，整体结构保持均匀的壁厚，避免出现壁厚突变导致的注塑缩痕、翘曲问题，所有的内侧棱边都添加脱模斜度，保证零件注塑完成后可以顺利从模具中脱出，不需要额外的后处理工序。结构设计上兼顾夹持稳定性与安装便捷性，长条形主体的内侧面尺寸与对应规格电池的外形尺寸匹配，保证电池装入后不会出现松脱晃动，两端的支撑结构既可以实现夹持件自身的位置固定，也能对电池的两端形成限位，避免电池在使用过程中出现轴向窜动，整体结构简洁紧凑，没有多余的冗余结构，既可以降低注塑生产的材料消耗，也能提升零件的生产效率，适配家用电器内部的电池安装固定场景，满足日常使用的结构强度与装配需求。
