机械转向连接用指节接头结构设计

　　在各类需要实现角度偏转、力矩传递的机械连接场景中，这类指节式转向接头是非常常见的铰接传力部件，它的核心作用是在两个存在相对摆动需求的传动构件之间，建立稳定的刚性连接同时保留规定角度范围内的转动自由度，避免传动路径上出现应力集中或者运动卡滞。从实际应用场景来看，这类接头既可以用在小型工装夹具的角度调节机构上，也能适配轻型传动设备的连杆转向部位，甚至在一些手动操作的机械操纵杆系里，也能看到同结构原理的连接件，它不需要额外的润滑衬套就能在中低载荷工况下长期稳定工作，结构本身的自限位特性可以避免转动超程带来的结构损坏。

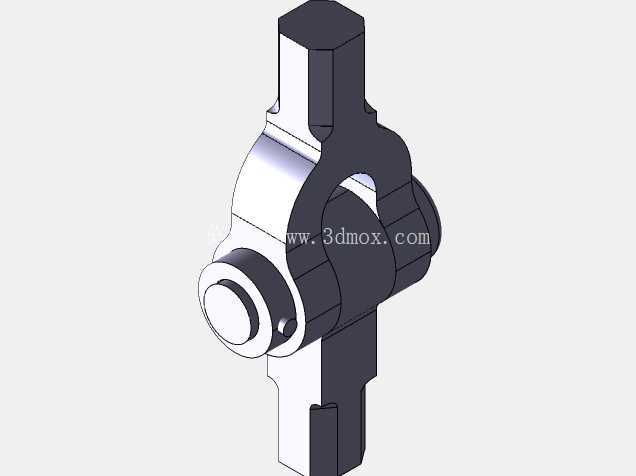

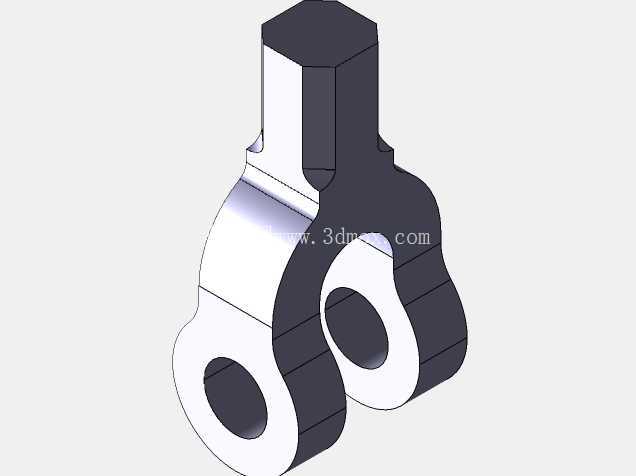

　　从结构设计思路来看，这个接头采用了对称式的叉形铰接主体搭配一体式的连接柄结构，主体部分的环形抱腔是用来容纳配对的铰接球头或者销轴构件，环形开口处的两个凸耳上预留了紧固件安装位，装配时可以通过锁紧螺栓调整抱合的预紧力，既可以保证铰接副的转动阻尼符合设计要求，也能补偿长期使用带来的磨损间隙，避免铰接部位出现旷量。上方的棱柱形连接端是用来和外部构件做刚性固定，棱柱结构可以有效防止连接后出现周向转动，传递扭矩的时候不会打滑，不需要额外加工键槽就能实现可靠的扭矩传递，这种设计对于小尺寸的连接件来说，能在有限的截面尺寸下最大化结构的抗扭强度。下方延伸的连接柄和主体部分做了圆弧过渡处理，过渡位置的圆角半径经过优化，不会因为截面突变产生应力集中点，在承受交变载荷的时候能有效降低疲劳断裂的风险。

　　从安装边界和尺寸配合的角度来说，这类接头的安装空间要求非常紧凑，主体环形部分的外径尺寸和连接柄的宽度比例经过匹配，在实现最大35度偏转角度的前提下，不会和周边的安装构件产生运动干涉。铰接部位的配合面粗糙度要求控制在Ra1.6以内，既可以减少转动时的摩擦阻力，也能保证锁紧后的接触面积足够，不会出现局部压溃的问题。连接柄的长度尺寸是根据常用的安装跨距设计的，端部可以根据实际使用需求加工外螺纹或者安装孔，不需要对主体结构做修改就能适配不同的安装场景。环形抱腔的内径尺寸采用了通用的铰接件标准尺寸，可以和市面上常见的同规格球头销、铰接销轴直接互换，不需要单独定制配对零件，降低了设备的维护成本。

　　在实际建模过程中，这个结构的所有倒角、圆角都做了统一的参数化设置，修改整体尺寸的时候可以同步调整所有工艺结构的尺寸，不需要逐个特征重新编辑。主体部分的壁厚经过受力仿真验证，在额定载荷下的最大应力远低于材料的屈服强度，安全系数留足了1.5倍以上，即使出现短时的过载冲击，也不会出现塑性变形。铰接转动的限位角度是通过环形抱腔的开口角度控制的，不需要额外加装限位块，零件本身的结构就实现了运动范围的限制，减少了装配时的零件数量，也降低了故障点。整个零件没有复杂的曲面结构，采用常规的铣削加工工艺就能完成生产，不需要特殊的刀具或者工装，加工成本低，适合批量生产使用。在装配的时候，只需要将配对的铰接件放入环形抱腔，拧紧紧固件即可完成组装，不需要复杂的调整工序，装配效率高，后期维护的时候拆开紧固件就能更换磨损的铰接副，不需要整体更换整个接头，降低了全生命周期的使用成本。
