手动螺旋起重顶升机构三维结构

　　在设备检修、小型构件安装、工装调平这类无外接动力源的作业场景里，手动螺旋顶升机构是一线作业人员最常接触的工装之一，不同于液压类顶升设备存在密封件老化、泄压回落的隐患，纯机械螺旋副传动的结构能在无维护状态下长期保持负载支撑稳定性，哪怕在多粉尘、高湿度的户外检修现场，也不会因为介质泄漏出现负载下坠的风险。这套结构的核心传动逻辑是通过梯形螺纹副将摇杆输入的旋转扭矩转化为顶杆的直线顶升力，整体没有复杂的液压管路、密封元件，拆解后仅需对螺纹副做定期润滑就能维持正常工作状态，对野外作业、无配套维保条件的场景适配性极强。

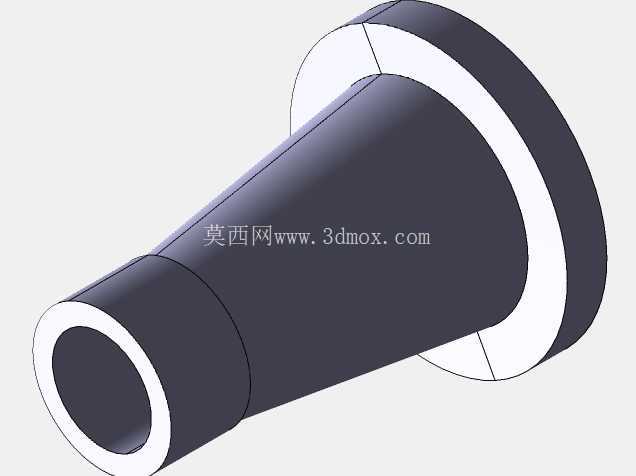

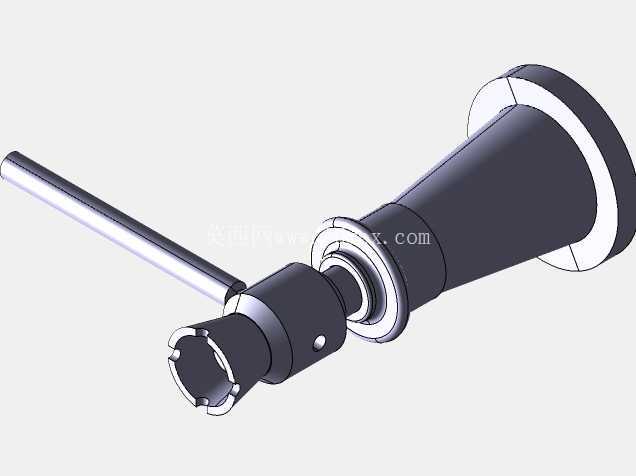

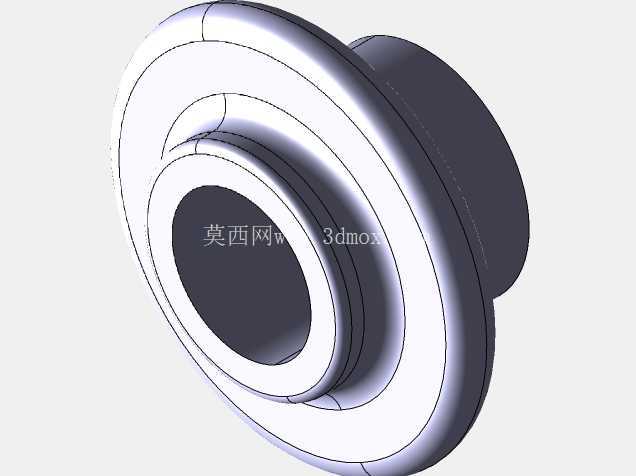

　　从结构布局来看，整套机构采用锥面壳体作为主体承载基座，大直径法兰端作为支撑底面，接触作业面时能有效分散负载压强，避免在软质金属、木质作业面上压出凹痕，锥段壳体内部集成了螺母传动副，相比直筒式壳体，锥面结构在同等壁厚下能获得更高的抗扭、抗弯刚度，承受偏载时壳体的应力集中系数更低，哪怕顶杆伸出到最大行程时，侧向施加常规作业扰动也不会出现壳体变形的问题。操作端的摇杆采用可拆卸式设计，穿入壳体侧部的传动孔后即可带动内部螺杆转动，不需要操作时可以将摇杆拔出单独收纳，减少整套工具的存放占用空间，摇杆长度经过力臂匹配，常规成年男性单手施加作用力就能达到额定顶升载荷，不需要额外加接延长杆，避免过载导致螺纹副塑性变形。

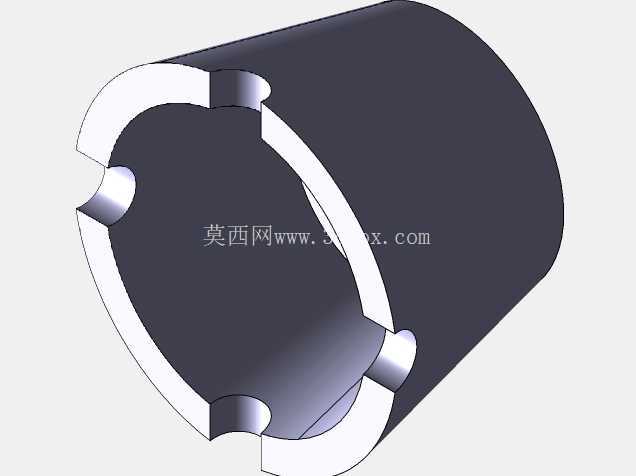

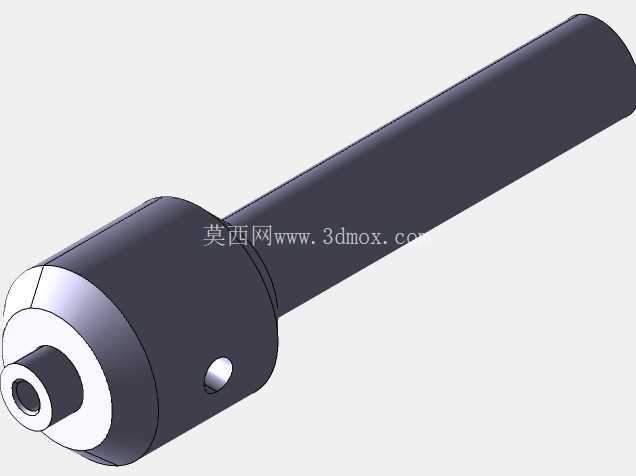

　　顶杆端部采用带卡槽的支撑头，接触被顶升构件时，卡槽结构能卡住构件底部的凸缘或棱边，减少顶升过程中构件滑移的风险，支撑头与顶杆采用小间隙配合，接触不平整的支撑面时可以自适应微小角度偏转，避免顶杆承受额外的弯曲载荷。设计这类螺旋顶升结构时，首先要核算螺纹副的自锁性能，梯形螺纹的导程角必须小于当量摩擦角，确保在任意行程位置停止输入扭矩时，负载都不会驱动螺纹反转回落，这是手动顶升设备最核心的安全设计指标，其次要匹配螺纹副的接触应力，额定负载下螺纹牙面的比压要低于材料的许用值，避免长期重载作业出现螺纹牙磨损、滑牙的问题。

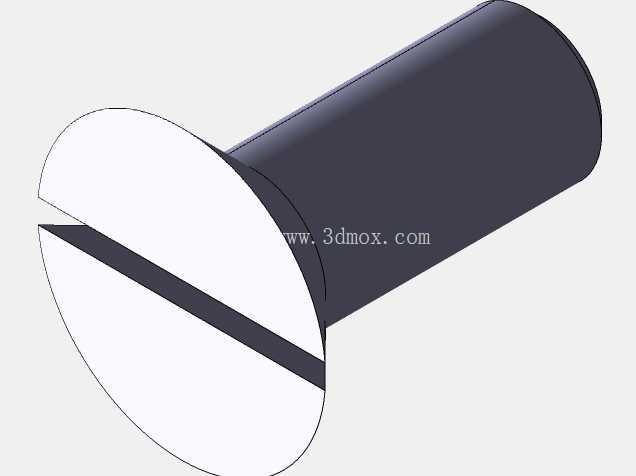

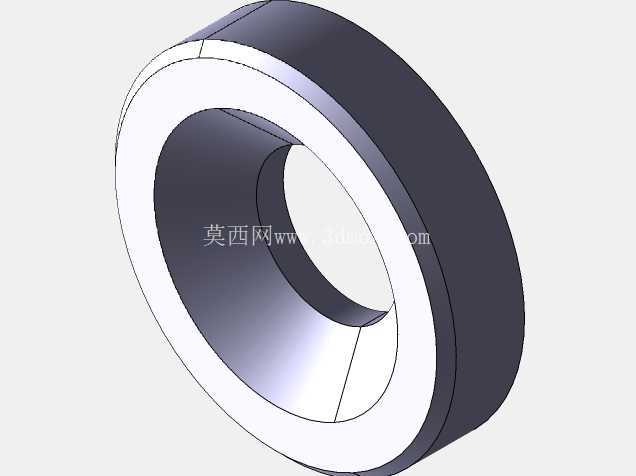

　　整套结构的安装边界需要结合作业场景预留操作空间，摇杆转动的圆周范围内不能有其他构件遮挡，否则会影响连续操作效率，支撑底面需要放置在硬度足够的平整基础上，如果基础面偏软，需要额外垫入钢板扩大支撑面积，避免顶升过程中基座下沉导致作业风险。从装配逻辑来看，整套结构的零件数量少，传动螺母与壳体采用过盈配合加骑缝销固定，避免长期正反转作业出现螺母跟转的问题，螺杆与支撑头之间设置有轴向限位结构，防止螺杆旋出到最大行程时直接从螺母中脱出，所有转动配合面都预留有润滑脂填充空间，日常维护时只需要从壳体上的注油孔填入润滑脂，就能保证螺纹副和转动部位的润滑状态，减少磨损速率。不同于大吨位液压千斤顶的大体积设计，这类手动螺旋顶升结构的整体尺寸紧凑，收纳后可以放入常规工具箱内，适合作为设备维保班组的随身工装，在设备就位调平、小型构件拆装顶升、工装夹具位置调整这类小行程、小载荷的顶升作业场景下，使用灵活性远高于其他类型的顶升设备。
