铰接式机械指关节连接结构

　　在轻载传动连杆系统、仿生机械执行端、小型工装夹具的铰接点位设计中，这类指关节式连接结构是承担小角度偏转、复合载荷传递的核心基础零件，区别于常规刚性轴套连接，它能在两根受拉杆件的对接位置，同时兼顾轴向载荷传递与小范围角度补偿需求，避免杆件受载时因安装偏差、运行形变产生的应力集中问题。

　　从实际应用场景来看，这类结构常出现在仿生机械手的指节衔接处、小型连杆机构的活动铰接点、柔性传动工装的连接端，尤其是在需要杆件传递拉伸载荷，同时运行过程中存在少量角度偏移的工况下，常规的刚性对接接头会因为偏转产生额外的弯曲应力，长期运行容易出现杆件疲劳断裂、连接位松动的问题，而这种指关节结构通过铰接副的转动余量，能抵消安装时的同轴度偏差，以及运行过程中杆件受载产生的微变形，让载荷始终沿杆件轴向传递，不会出现额外的附加力矩。

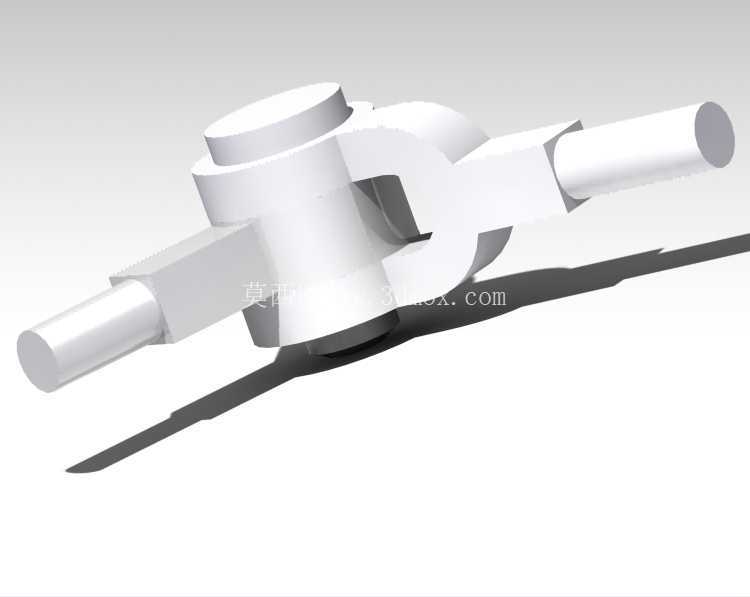

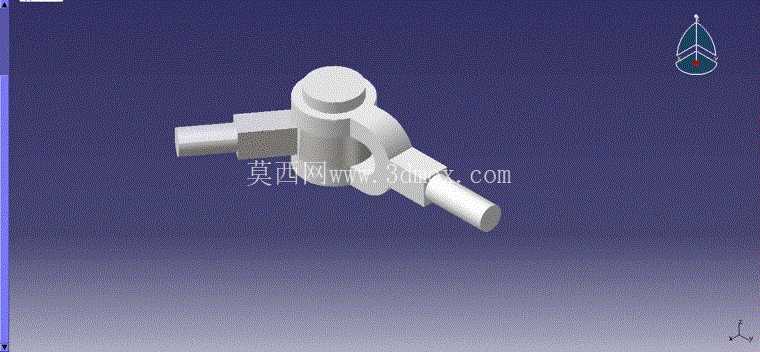

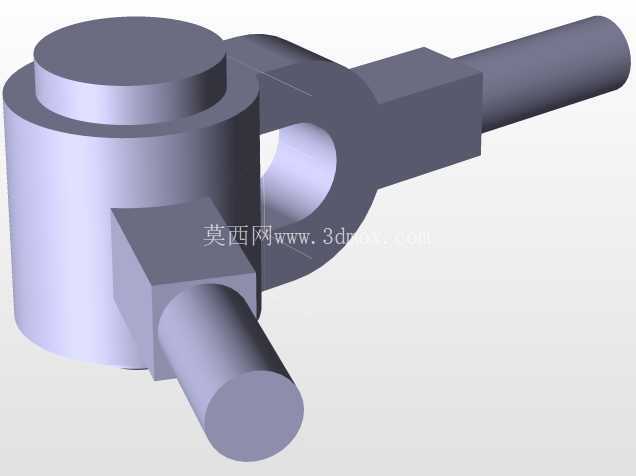

　　设计这类结构时，首先要明确两端连接轴的直径匹配关系，图中结构两端伸出的对接轴采用等径设计，适配同规格的空心连杆装配，轴段长度预留了足够的插装深度，保证连杆套接后有足够的粘接或者销接固定空间，不会因为插装深度不足出现连接滑脱的问题。中间的铰接主体采用分体式扣合结构，铰接位的销轴与主体一体成型，减少了额外装配零件带来的累计公差，铰接副的配合间隙控制在0.02-0.05mm之间，既保证转动时无卡滞，又不会因为间隙过大出现传动空程，影响机构的动作精度。

　　从安装边界来看，结构整体的径向最大尺寸为中间铰接座的外径，比两端连接轴的直径大出约1.2倍，这个尺寸差一方面是为了给铰接转动提供足够的结构强度，避免铰接位受载时出现结构开裂，另一方面也作为连杆安装的轴向定位面，两端连杆套接至轴段根部时，刚好贴合铰接座的端面，无需额外加装定位轴套就能确定连杆的安装位置，简化装配流程。铰接位的转动角度范围设计为正负15度，这个角度范围覆盖了绝大多数轻载连杆机构的偏转需求，同时不会因为转动角度过大导致杆件出现运动干涉，在结构的侧面预留了销钉孔位，当需要锁定关节角度作为刚性接头使用时，可以打入定位销限制铰接副的转动，实现刚性连接与柔性铰接的快速切换，适配不同的工况需求。

　　在载荷传递特性上，这类结构的受力路径经过优化，拉伸载荷从一端连接轴传入后，通过铰接座的环形加强筋传递至销轴，再通过另一侧的铰接座传递到另一端的连接轴，整个受力路径上没有明显的应力集中截面，铰接座的壁厚经过等强度设计，在销轴孔位置做了局部加厚处理，避免受拉时销轴孔出现变形胀大的问题。表面没有多余的装饰性结构，所有的倒角、圆角都是为了减少应力集中、避免装配时刮擦操作人员或者相邻零件而设计，轴段的端面做了小角度倒角，方便连杆装配时快速导入，不需要额外修磨就能顺利完成套接。

　　对于三维建模从业者来说，这类结构的建模重点在于铰接副的配合间隙控制，以及整体结构的等强度壁厚设计，建模时需要先确定两端轴的中心距在转动过程中的变化量，避免转动时出现结构自干涉，同时要保证铰接位的接触面积足够，减少单位面积的接触压强，提升结构的使用寿命。在设备选型时，需要根据实际传递的拉伸载荷大小，等比例缩放结构的各部分尺寸，尤其是销轴的直径和铰接座的壁厚，要和载荷大小匹配，避免出现小马拉大车的强度不足问题，同时要根据实际的偏转角度需求，调整铰接座的开口大小，保证转动范围内不会出现结构碰撞。
