手动螺旋式管道夹持管虎钳结构设计

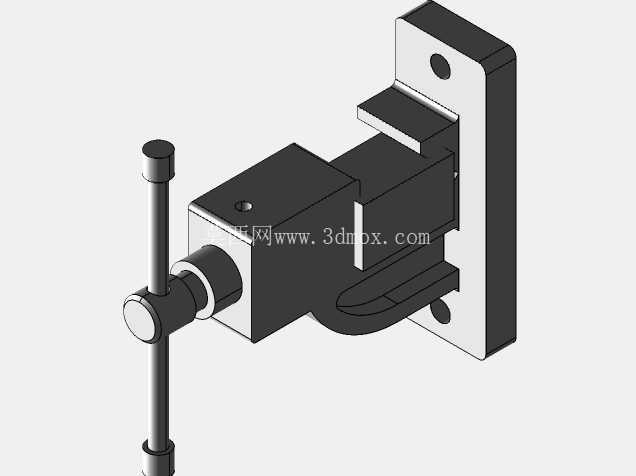

　　在管道安装、五金维修、小型管件加工的作业场景里，这类手动螺旋管虎钳是工位上出镜率极高的夹持工装，和普通平口钳的定位逻辑不同，它的核心功能是抱紧圆形截面的管状工件，避免管件在套丝、切割、坡口加工、铰孔工序中出现周向打滑或者轴向窜动。从结构设计逻辑来看，这款管虎钳采用了一体式弯臂机身，底座通过两个沉头安装孔实现工位固定，安装时需要保证底座贴合工作台面，两个安装孔的中心距要匹配工作台的T型槽或者预留螺栓孔位置，避免夹紧作业时机身出现翘曲变形。夹紧动力通过顶部的T型横杆传递，横杆采用光轴直杆设计，操作人员可以通过双手转动横杆获得更大的拧紧力矩，相比带滚花的旋钮结构，这种长横杆在戴劳保手套作业时也能稳定施力，不会出现滑脱问题。

　　螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期承受夹紧反力也不容易出现滑牙，螺杆下端和活动钳口做了防转配合，转动横杆时活动钳口只会沿垂直方向做直线进给，不会跟着螺杆同步转动。固定钳口和活动钳口的咬合面做了V型齿槽设计，齿形角度和常见的钢管、铜管、PVC管的外圆曲率匹配，当钳口下行夹紧时，V型结构可以自动对中不同管径的管件，不需要额外调整定位基准，齿面的防滑齿牙可以嵌入管件表层，即便是表面沾有少量油污、锈迹的金属管件，也能提供足够的夹持摩擦力，避免套丝时管件跟转。

　　机身的弯臂结构做了等强度过渡设计，在钳口受力最大的根部位置做了圆弧加厚处理，避免应力集中导致的机身断裂，同时弯臂的内侧留出了足够的管件避让空间，即便是夹持长度较长的管道，也不会因为管道和机身干涉导致夹持位置受限。从安装边界来看，这款管虎钳的底座轮廓方正，安装时需要在工作台面预留至少两倍于底座长宽的操作空间，顶部横杆的转动半径要避开工位周边的其他工具、物料，避免转动横杆时发生磕碰。实际作业中，这类管虎钳的夹持管径覆盖了日常水暖安装、小型设备油路维修的常用管件规格，不需要更换钳口就能适配不同壁厚的金属管和硬塑管，相比台钳附加的管夹附件，它的夹持同轴度更好，夹紧力分布更均匀，不会出现管件被夹扁变形的问题。

　　设计建模时，需要重点保证螺杆轴线和固定钳口V型面的对称度，否则夹紧时管件会出现偏斜，导致后续套丝、切割的加工面和管道轴线不垂直；同时活动钳口的导向间隙要控制在合理范围，间隙过大会导致钳口晃动，夹紧精度下降，间隙过小则容易在进入铁屑、锈渣时出现卡滞。钳口的齿面硬度要做局部淬火处理，保证长期使用后齿牙不会被磨平，失去防滑能力，而机身主体可以采用铸铁材质，兼顾减震性和结构强度，降低制造成本。在日常维护场景中，这款管虎钳的螺杆部分需要定期涂抹润滑脂，避免螺纹锈蚀导致进给卡滞，底座的安装螺栓要定期检查紧固，避免大扭矩作业时螺栓松动导致机身移位。和液压、气动类的动力管钳相比，这种手动螺旋结构不需要外接动力源，结构简单可靠，故障点极少，适合流动维修、野外作业、小型加工工位的使用需求，即便是没有压缩空气、电力供应的作业场景，也能正常完成管件夹持作业。建模过程中，所有配合面的公差都按照普通钳工工装的精度等级设置，安装孔的位置公差保证和机身基准面的垂直度，避免安装后钳口出现歪斜；V型钳口的角度按照90度设计，这个角度下对不同管径的适配性最好，夹持力的径向分力分布最合理，不会出现小管径夹不紧、大管径夹不稳的问题。
