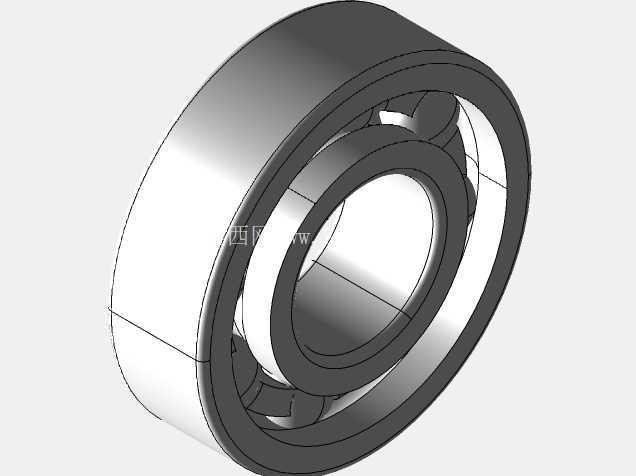

PTFE保持架深沟球轴承三维结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:883577
  • PTFE保持架深沟球轴承三维结构设计

  在各类旋转传动场景中,深沟球轴承是应用覆盖范围最广的滚动支撑元件,从民用家电的电机转轴、工业输送线的托辊支撑,到精密机床的主轴辅助支撑、小型机电设备的传动端定位,都能见到这类轴承的身影。这款采用PTFE材质保持架的深沟球轴承,在常规钢制保持架轴承的基础上优化了摩擦适配特性,更适配中低速、有一定耐腐蚀要求、润滑条件相对受限的使用场景。

  从结构设计逻辑来看,这款轴承遵循深沟球轴承的经典滚道构型,内圈外侧与外圈内侧均加工有连续的弧形深滚道,滚道曲率半径略大于滚动钢球的半径,保证钢球在滚道内可以顺畅滚动,同时能承受径向载荷与一定比例的双向轴向载荷,相比同尺寸的角接触轴承,其安装对中容错率更高,不需要额外调整预紧间隙即可获得稳定的支撑精度。保持架采用PTFE材料加工,也就是常说的聚四氟乙烯,这种材料本身具备极低的摩擦系数,同时有良好的自润滑特性,即使在润滑脂短暂缺失的工况下,也能通过材料自身的微量转移在钢球与滚道表面形成润滑膜,避免出现干磨抱死的故障;相比传统的冲压钢制保持架,PTFE保持架运行噪音更低,同时不会因为金属磕碰产生碎屑污染润滑介质,更适合对洁净度有一定要求的小型机电设备、食品加工输送设备等场景。

  从安装边界来看,这款轴承的内圈与轴采用基孔制过渡配合,常规安装场景下轴的公差带选取k6即可满足定位需求,外圈与轴承座孔采用基轴制间隙配合,座孔公差带选取H7能够保证外圈在受热膨胀时有微量的游动空间,避免出现卡滞。轴承的轴向定位依靠内圈一侧的轴用弹性挡圈与外圈一侧的孔用挡圈实现,不需要额外加工锁紧螺纹结构,能够有效缩减支撑部位的轴向安装尺寸,适配结构紧凑的小型传动机构。在三维建模过程中,滚道的曲率参数与钢球直径的匹配是核心要点,建模时需要严格控制滚道的沟位置偏差,保证钢球装入后与内外滚道的接触角处于0度附近,避免因为接触角偏移导致轴承运行时轴向窜动量超标;保持架的兜孔采用球形窝结构,兜孔与钢球之间预留0.2-0.3mm的间隙,既保证钢球在兜孔内可以自由转动,又不会因为间隙过大导致钢球在变载荷工况下出现撞击异响。

  实际选型应用时,这类PTFE保持架的深沟球轴承不适用于高速重载场景,因为PTFE材料的耐热上限相对较低,持续运行温度超过120摄氏度时会出现材料软化变形,导致保持架兜孔尺寸失准,引发钢球卡滞故障;在常温中低速工况下,其自润滑特性可以大幅降低维护频次,尤其是在户外露天布置的小型传动设备上,不需要频繁补充润滑脂也能维持较长的使用寿命。轴承的密封结构采用双侧接触式橡胶密封圈,密封圈唇口与内圈的密封槽紧密贴合,能够阻挡外界的粉尘、水汽进入轴承内部,同时避免内部润滑脂泄漏,适配多粉尘、潮湿的户外作业环境。从结构细节来看,轴承的内外圈端面均加工有微小的倒角,既可以避免安装时棱角划伤轴与座孔的配合表面,也能在压装过程中起到导向作用,降低安装难度;钢球采用高精度轴承钢研磨加工,表面粗糙度控制在Ra0.05以下,保证滚动过程平稳无冲击,降低运行时的振动值。在进行装配仿真时,需要重点验证保持架在轴承旋转过程中的运动轨迹,确认保持架不会与内外圈滚道、密封件发生运动干涉,同时兜孔对钢球的引导间隙均匀,不会出现局部卡滞的情况。
