等径四通管道连接接头结构设计

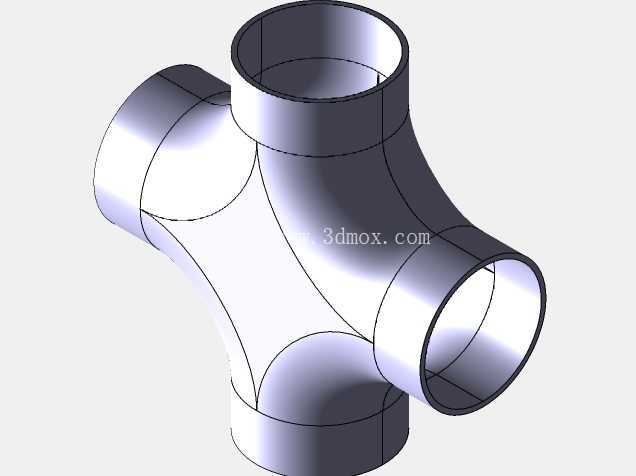

　　在民用给排水、化工流体输送、暖通空调循环管路、气动液压动力回路等场景中，四通接头是实现管路多向分流、合流的核心连接件，这款等径四通接头的设计，完全围绕现场安装的实际痛点展开。从结构形态来看，四个接口沿正交方向分布，相邻接口轴线夹角严格保持90度，所有接口内径尺寸完全一致，适配同规格外径的金属或非金属管路，接口端部采用标准圆柱形直段设计，既可以适配焊接连接的施工要求，也可以通过后期加工螺纹、加装卡套等方式适配不同的连接工艺，现场改造适配性较强。

　　接头的交汇区域做了大圆弧过渡处理，没有尖锐的直角转角，这一设计并非单纯为了外观流畅，核心是降低流体在交汇区域的局部阻力，减少介质流经时的湍流、压损问题，同时避免直角区域长期受介质冲刷出现的应力集中、磨损穿孔问题，有效提升管路长期运行的可靠性。从安装边界来看，四个接口的同轴度公差控制在行业常规精度范围内，现场对接管路时不需要额外调整角度偏差，接头整体外轮廓没有突出的凸台、飞边结构，在狭窄的管路排布空间内，不会和相邻管路、支撑构件发生干涉，不管是明装管路的排布，还是暗埋管路的敷设，都能适配对应的安装空间要求。设计过程中，首先确定的是接口的通径参数，匹配对应公称通径的管路流量要求，交汇区域的壁厚做了均匀加厚处理，因为四通的交汇区域是管路压力承载的薄弱点，均匀的壁厚分布可以避免注塑、铸造或者机加工过程中出现的缩孔、应力不均问题，同时保证各个方向的承压能力一致，不会在某一个方向出现承压短板。外表面的光滑过渡设计，也降低了后期做防腐处理、保温包裹的施工难度，不需要额外打磨尖锐棱角就能直接做表面处理。

　　在实际应用中，这类等径四通接头多用于需要从主路同时引出两个垂直方向支路的场景，比如建筑给排水中同一节点同时接横向支管和竖向支管，化工管路中同一位置实现两路介质的合流或者分流，气动系统中同一气源点同时给两个垂直方向的气动元件供气，相比采用多个弯头、三通拼接实现多向连接的方案，一体式四通接头的泄漏点更少，安装效率更高，整体的管路压损也更低。设计时也充分考虑了不同加工工艺的适配性，不管是采用金属铸造、塑料注塑还是棒料机加工的方式生产，这个结构都能顺利脱模或者走刀加工，不需要额外设计复杂的抽芯、工装结构，生产端的工艺可行性较强。

　　接头的各个接口端面都预留了足够的加工余量，生产时可以根据实际需求加工成承插式、对焊式、螺纹式等不同的连接形式，不需要修改主体结构就能适配不同行业的管路连接标准。从受力角度分析，圆弧过渡的交汇区域可以将管路运行时产生的内应力、安装时产生的附加应力均匀分散到整个接头本体，不会在转角位置出现应力集中导致的开裂问题，在承受管路振动、温度变形带来的附加载荷时，也有足够的强度冗余。日常管路维护时，这种一体式结构的接头也不需要检查多个拼接点的密封情况，只需要检查四个接口的连接位置即可，降低后期运维的工作量。
