多通法兰式管接口结构三维设计

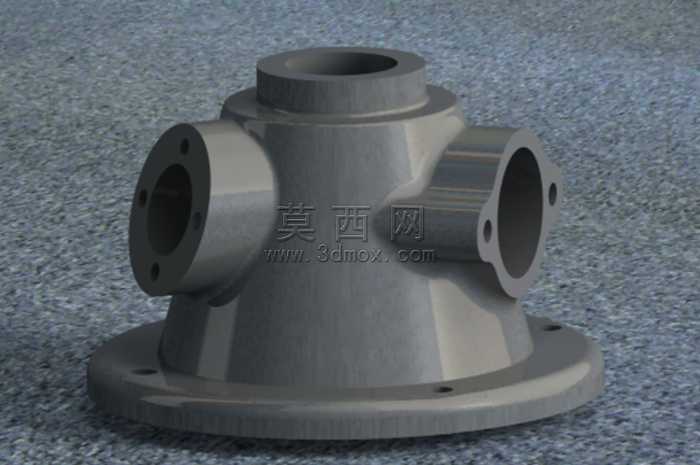

本作品为多通法兰式管出口结构的三维设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先以底部圆形安装法兰为基准特征，绘制法兰盘的外轮廓、安装孔位分布草图，通过拉伸特征生成法兰基座，同时对法兰边缘做倒角处理，避免应力集中与装配剐蹭问题。在基座向上延伸的锥形过渡段建模中，采用放样特征完成锥面的顺滑过渡，保证基座与上部主体腔体的壁厚均匀一致，符合流体管路的通径设计要求。上部主体腔体采用回转特征生成基础筒状结构，在此基础上分别向三个不同方向延伸出侧向接口，每个侧向接口均设计有带安装孔的对接法兰，法兰端面做平面度约束处理，保证对接装配时的密封性能，顶部的轴向接口同样采用带法兰的筒状结构，与主体腔体做布尔合并运算，所有接口的内孔与主体腔体内部做圆角过渡处理，减少流体输送过程中的阻力损耗。材质设置阶段，为模型赋予金属铸铁材质，调整材质的粗糙度、金属度参数，还原金属铸件的哑光金属质感，同时对法兰端面、接口内孔等机加工面单独设置材质参数，区分铸造面与机加工面的视觉差异。渲染阶段采用工作室环境光模式，添加柔和的漫反射光源与局部补光，突出模型的结构轮廓与材质质感，背景采用颗粒感灰色衬底，让金属材质的光影层次更加清晰。设计过程中充分考虑管路分流的使用需求，各接口的通径尺寸、法兰孔位分布均遵循通用管路配件的设计规范，底部法兰的安装孔采用均匀圆周分布设计，保证安装时的受力均匀，各侧向接口的角度经过合理排布，避免外接管路时出现干涉问题，整体壁厚设计兼顾结构强度与材料用量的平衡，所有特征均保留参数化建模历史，可根据实际使用需求快速调整接口通径、法兰尺寸、整体高度等参数，适配不同的管路分流应用场景。
