电源变压器用框架铸造结构设计方案

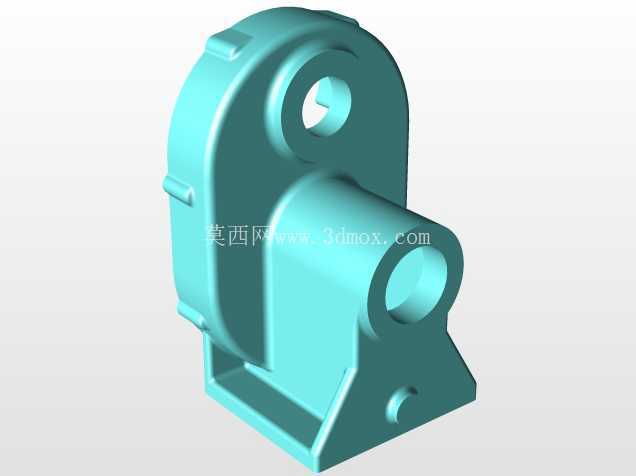

　　在中小功率电源变压器的生产制造环节，框架类铸件是承载铁芯、绕组及接线组件的核心支撑结构，其成型精度与结构刚性直接决定变压器整机的装配公差、运行抗振性能与长期服役可靠性，这类铸件的模具设计需要兼顾成型工艺性与后续机加工余量的合理分配，避免出现铸造缺陷导致后续装配干涉。从结构设计逻辑来看，该框架铸造结构采用带围边的盒式承载构型，底部为平整的安装基准面，四周设置带拔模斜度的围边结构，围边内侧预留绕组组件的安装避让空间，同时在围边对应位置设计了定位凸台与安装孔位的铸造成型预留区，减少后续机加工的切削量，提升生产效率。

　　在实际生产应用场景中，这类框架铸件多用于工业控制类电源变压器、小型配电变压器的内部支撑，需要承受绕组绕制完成后的整体重量，同时在设备运输、运行过程中抵御振动冲击，因此结构设计时在围边转角处设置了圆弧过渡结构，既避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，也能提升框架整体的抗扭刚性，避免长期受力出现形变。设计过程中首先明确了框架的安装边界：底部安装面的平面度公差需要控制在0.1mm以内，保证与变压器底座装配时的贴合度，围边的高度尺寸根据绕组的堆叠高度预留1.5mm的安全间隙，避免绕组装配后与围边顶部出现剐蹭；安装孔位的位置度公差按照GB/T 1800.2的IT12级精度预留铸造成型余量，后续仅需进行少量铰孔加工即可满足装配要求。

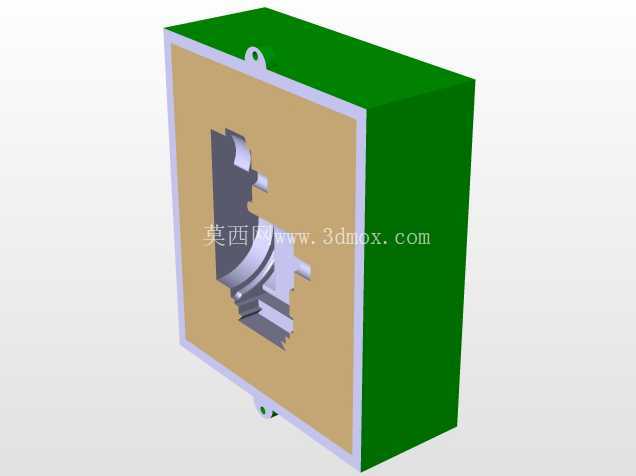

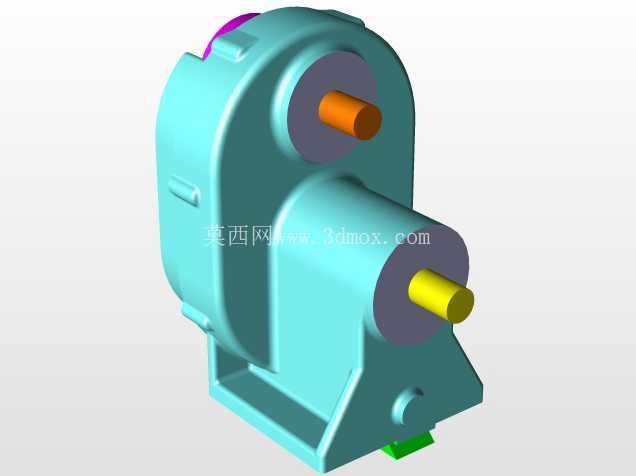

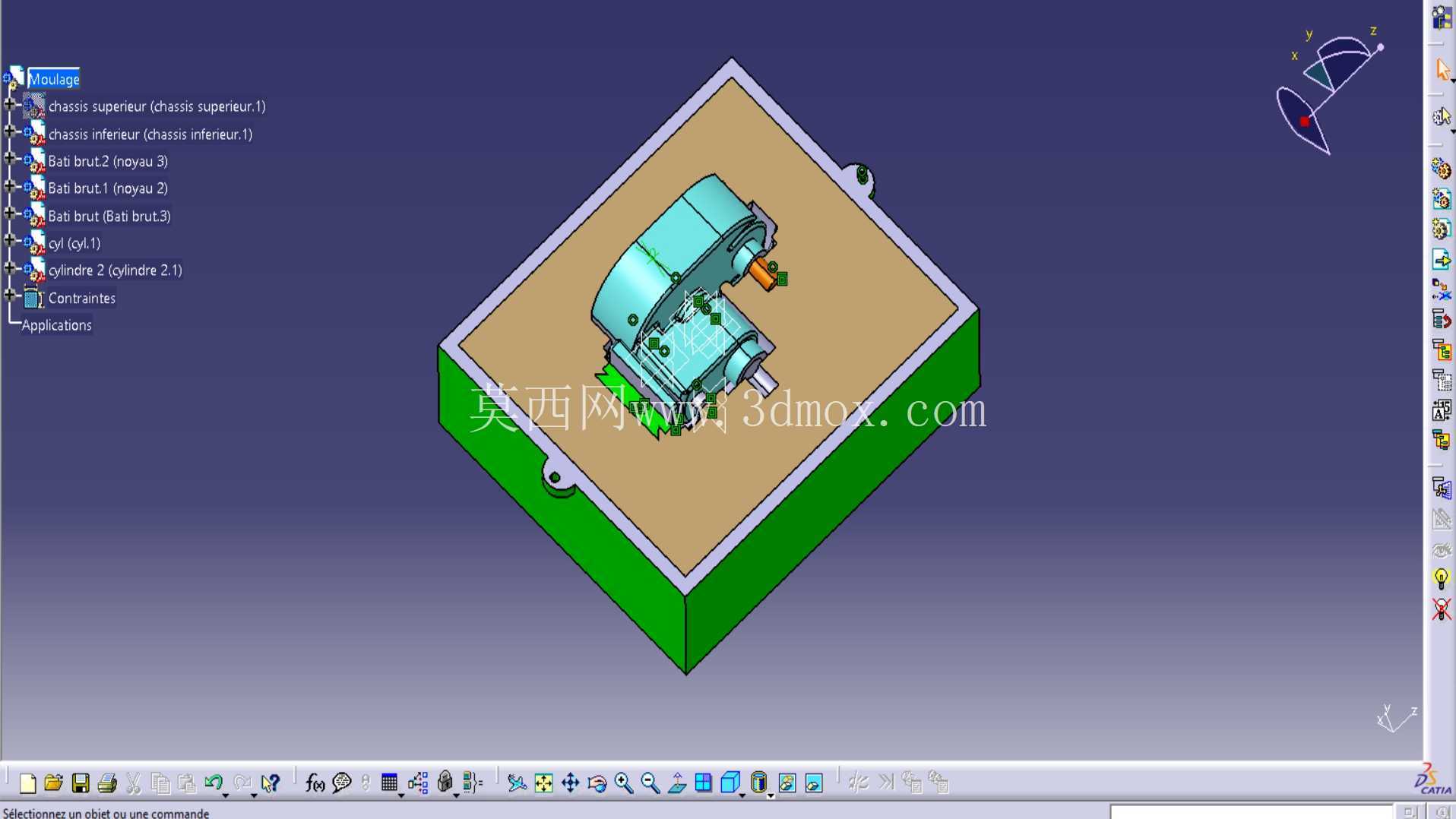

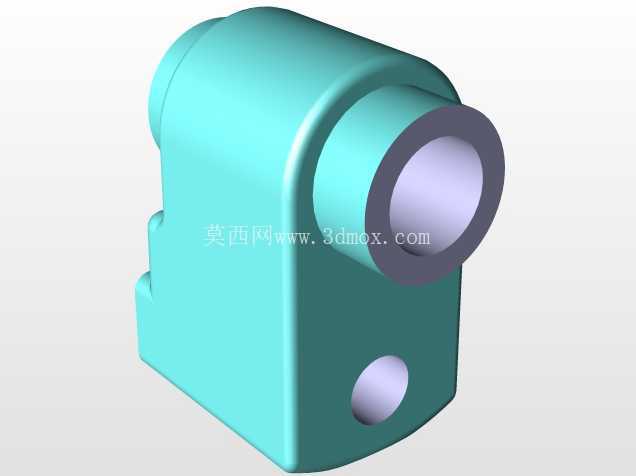

　　针对铸造工艺的特性，该结构在壁厚设计上采用均匀壁厚原则，整体壁厚控制在3mm，避免壁厚差异过大导致铸件冷却过程中出现缩孔、缩松缺陷，同时在围边与底部平面的连接位置设置了工艺加强筋，筋板厚度为2mm，既不额外占用内部安装空间，又能有效提升框架的整体刚性，减少铸件冷却过程中的翘曲变形。从成型流程来看，该框架铸造模具采用分模面设置在框架顶部围边端面的方案，浇注系统设置在框架的侧边位置，避免浇注过程中铁水直冲型芯导致砂眼缺陷，同时在框架底部的转角位置设置了排气槽，保证浇注过程中型腔内的气体能够顺利排出，减少气孔缺陷的产生。

　　在实际装配适配性上，框架内部的承载面设置了两个定位凸台，对应变压器铁芯的安装定位槽，装配时铁芯可直接通过凸台完成初定位，减少后续装配的调整时间，围边外侧设置的吊装小凸耳结构，可用于铸件生产过程中的转运以及变压器整机装配时的吊装辅助，避免吊装过程中磕碰绕组组件。考虑到变压器运行过程中会产生一定热量，框架结构在围边位置预留了通风缺口，既能够减少铸件的整体重量，也能为变压器运行时的空气对流提供通道，提升绕组的散热效率，避免局部温度过高影响绝缘件的使用寿命。设计时还充分考虑了铸件的后续表面处理需求，所有外露棱边均设置了R0.5mm的圆角，避免喷塑、镀锌等表面处理过程中出现棱边露底的问题，同时也能避免装配过程中锐边划伤操作人员或绝缘线材。针对不同功率等级的变压器适配需求，该框架结构的安装孔位采用标准化孔距设计，可适配同系列不同功率的铁芯与绕组组件，无需重新开模即可覆盖一定功率区间的产品生产需求，有效降低了模具投入成本。在结构验证阶段，通过有限元模拟对框架的受力情况进行校核，在承受1.5倍额定载荷的情况下，框架底部的最大形变量小于0.05mm，完全满足变压器长期运行的刚性要求，同时通过铸造工艺模拟验证了浇注过程的充型平稳性，确认无明显卷气、冲砂风险，能够保证铸件的成品率。
