沙漏加工专用小型双主轴车床结构

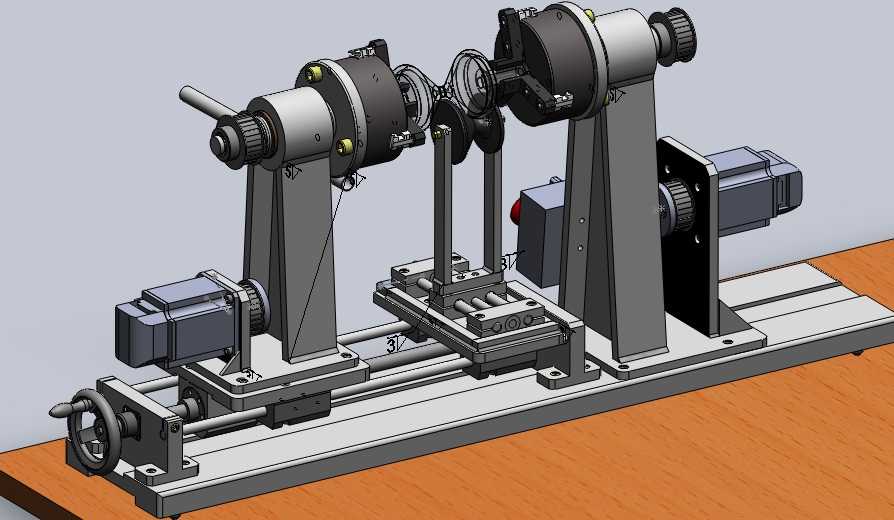

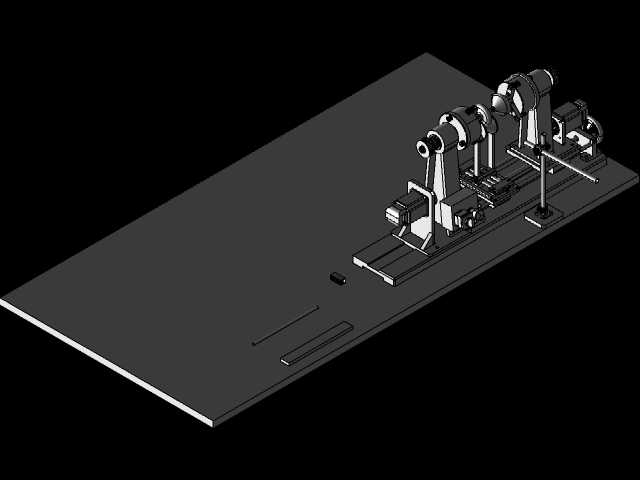

这款小型车床主要面向文创工艺品加工场景，专门针对沙漏类小型回转体工件的批量加工需求设计，可适配旅游文创周边、桌面装饰摆件、教学演示教具等领域的小尺寸零件加工任务，能够完成沙漏玻璃胚体夹持定位、两端密封件车削修形、配合面精整加工等多道工序，解决了普通大型车床加工小型沙漏类工件时装夹不便、进给精度过剩、操作空间冗余的痛点。设备采用对称双主轴卧式布局，两侧主轴单元可同步实现工件的同轴装夹，避免单主轴悬臂装夹带来的工件挠度变形问题，主轴端配备手动锁紧手柄与微调旋钮，可快速适配不同直径规格的沙漏胚体，装夹行程覆盖常规桌面沙漏的全尺寸范围，无需更换定制卡爪即可完成多规格工件的快速切换。中间进给单元采用双导轨滑动结构，搭载可横向、纵向微调的刀架组件，刀架可同时安装多把不同用途的加工刀具，通过手轮实现进给量的精准控制，进给导轨采用线性导向结构，重复定位精度可满足沙漏类工件密封配合面的加工公差要求，避免加工后出现配合漏沙的问题。设备底部采用整体式安装底板，所有功能单元均集成在同一块底板上，安装时只需将底板固定在水平工作台面即可完成整机部署，无需额外搭建地基或复杂调平结构，整体占地面积不足0.3平方米，可直接放置在普通木质工作台面上使用，适配小型工坊、文创工作室、学校创客空间等场地有限的使用场景。驱动端采用分体式动力布局，两侧主轴分别配置独立驱动单元，可根据加工需求实现单主轴转动或双主轴同步转动，满足不同加工工序的转速要求，传动路径采用短链路设计，减少动力传递过程中的振动传导，提升加工面的光洁度。设备的支撑立柱采用加强筋结构设计，在保证整体轻量化的前提下提升结构刚性，避免高速加工过程中出现共振颤纹，手动操作部件均布置在操作人员易触及的范围内，无需大幅度移动身体即可完成装夹、进给、锁紧等全流程操作，降低长时间操作的疲劳感。
