带辐臂式传动滑轮结构设计

　　这类带辐臂的滑轮结构，在轻载传动、物料导向、线缆牵引场景中应用十分广泛，区别于实心轮体的重载滑轮，辐臂式结构在保证轮体结构强度的前提下，大幅降低了零件自身重量，减少转动惯量带来的启动阻力，适配中小载荷的连续转动工况。从实际使用场景来看，这类滑轮常被用在小型输送线的张紧端、手动牵引机构的导向位、低压电气柜内部线缆排布的走线支撑位，也可配套在小型起重辅助机构中作为转向轮使用，轮槽的曲面弧度经过适配设计，可匹配圆截面的牵引绳、尼龙缆线或者小直径的钢丝绳，避免线缆在转动过程中出现脱槽、偏磨的问题。

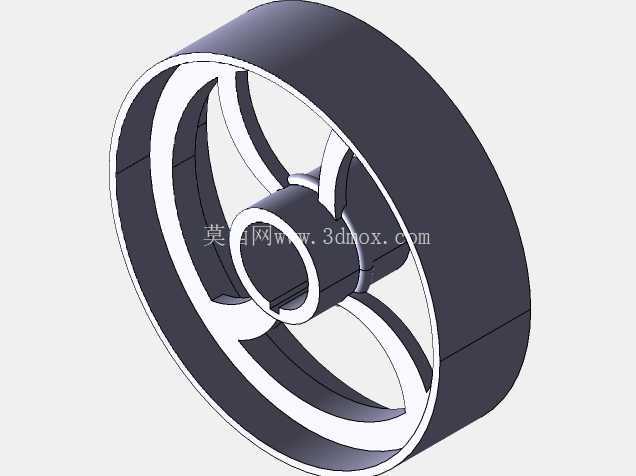

　　从结构设计逻辑来看，整个滑轮分为三个核心功能区域：中心的轮毂安装位、中间的辐臂支撑区、外圈的轮缘工作区。中心轮毂的内孔为直孔设计，可配套对应直径的固定销轴或者转动轴承，孔壁的厚度经过受力校核，在承受径向载荷时不会出现应力集中导致的开裂，轮毂两端做了微小的倒角处理，既方便安装时的导向对位，也能去除加工毛刺避免装配时刮伤配套的轴承或者轴件。中间的辐臂采用三辐条对称分布结构，每根辐条的截面为渐变式设计，靠近轮毂位置的截面厚度更大，向轮缘延伸时厚度逐步收窄，这种变截面设计既符合力的传递路径——径向载荷从轮缘通过辐条传递到中心轮毂，也能在减少材料用量的同时避免辐条与轮毂、轮缘的连接位置出现应力突变，在建模过程中，辐条与轮体的连接位置全部做了圆角过渡，消除直角结构带来的应力集中点，提升零件的抗疲劳寿命，适配长期反复转动的使用需求。

　　外圈的轮缘部分设计有内凹的弧形槽，槽面的粗糙度需要控制在合理范围，既不能过于粗糙增大与牵引件的摩擦损耗，也不能过于光滑导致牵引件打滑，轮缘的外径尺寸根据实际传动比需求确定，轮缘的宽度则匹配常用牵引件的直径范围，两侧的挡边高度经过计算，保证牵引件在正常偏摆角度内不会脱出轮槽。从安装边界来看，这类滑轮的轴向总厚度控制在较薄的区间，适合安装在空间紧凑的机构内部，安装时只需要保证中心销轴的轴线与牵引方向垂直，轮槽的中心面与牵引件的运动中心面重合，即可避免出现偏载磨损的问题。

　　在建模过程中，首先通过旋转特征构建出轮体的基础轮廓，确定轮毂内孔、轮缘外径、轮槽弧度、轮体总厚度的基础尺寸，之后通过拉伸或者扫掠特征构建单根辐臂的结构，再通过圆周阵列得到均匀分布的三根辐臂，最后对所有连接位置做圆角处理，完成整个零件的结构设计。设计过程中需要重点校核辐臂的抗弯强度，当轮缘承受额定径向载荷时，每根辐臂所受的弯曲应力需要控制在材料许用应力范围内，同时要核算整个轮体的转动惯量，保证启动和制动时不会因为惯量过大对驱动端造成额外冲击。对于不同的使用场景，还可以在这个基础结构上做适配调整，比如需要更高强度的场景可以增加辐臂数量，需要耐腐蚀的场景可以更换材料或者做表面处理，需要降低摩擦系数的场景可以在轮毂内孔位置镶嵌轴套或者直接安装微型轴承。

　　实际选型使用时，需要注意匹配牵引件的直径与轮槽的尺寸，牵引件的直径不能超过轮槽的设计适配范围，否则会出现卡滞或者接触面积不足导致的压强过大问题，同时要确认额定载荷是否满足使用需求，这类辐臂式滑轮不适合重载冲击的工况，过载会导致辐臂变形甚至断裂，日常维护时只需要定期检查中心转动位置的润滑情况，以及轮槽表面的磨损程度，当轮槽磨损量超过设计阈值时及时更换零件，避免出现牵引件脱槽的安全隐患。
