手动螺旋顶升起重工具结构设计

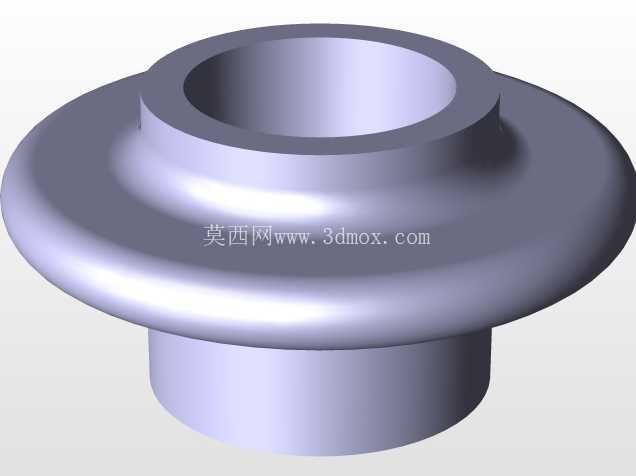

　　在设备检修、小型构件安装、重型工件调平这类作业场景里，手动螺旋顶升工具始终是一线作业人员手边离不开的基础工装，它不需要外接动力源，完全靠机械螺纹副的自锁特性承载载荷，哪怕在无供电、野外狭窄作业面的工况下，也能稳定完成重物的顶升与位置保持，不会像液压类顶升工具那样出现泄压回落的风险，这也是这类纯机械结构工具沿用至今的核心原因。这款螺旋顶升结构的设计，完全围绕手动作业的实际需求展开，整体采用锥台形底座作为承载基础，底座底面做了平整的大接触面积设计，作业时可以将上部承载的载荷均匀分散到支撑接触面，避免局部压强过大压损作业地面或者支撑垫木，底座向上过渡的锥台段做了等强度壁厚设计，在保证整体结构刚性的前提下，尽可能减少冗余材料的使用，降低工具自身的重量，方便单人搬运转移。

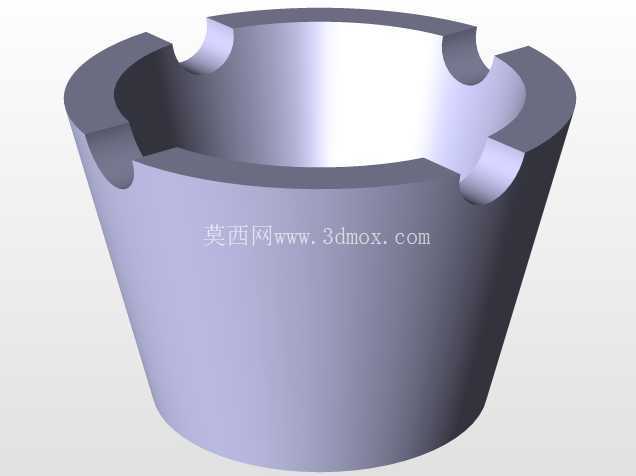

　　上部的顶升螺杆与外套筒采用梯形螺纹副配合，梯形螺纹的牙型角度设计兼顾了传动效率与自锁性能，转动操作杆驱动螺杆升降时，作业人员施加的扭力可以顺畅转化为顶升的轴向力，当停止转动操作杆时，螺纹副的自锁特性可以牢牢锁定当前顶升高度，不需要额外加装锁止机构就能长时间承载重物，不会出现载荷下滑的安全隐患。顶部的承载头做了内凹的卡口式设计，作业时可以卡住被顶升构件的底部凸起或者支撑筋位，避免顶升过程中重物出现侧滑偏移，承载头与螺杆顶端采用可小幅转动的配合结构，哪怕被顶升面存在轻微的角度偏差，承载头也能自适应贴合支撑面，保证载荷始终沿螺杆轴向传递，不会产生额外的侧向弯矩损伤螺纹副。

　　侧面伸出的操作杆采用长力臂设计，按照普通人手臂施力的力矩范围计算杆长，作业时不需要额外加接延长杆，就能用手部的正常施力达到额定顶升载荷，操作杆与螺杆上部的驱动套采用通孔配合，不需要使用时可以将操作杆抽出单独存放，减少工具整体的收纳占用空间，作业时如果需要调整施力角度，也可以随时将操作杆拔出换个角度重新插入，适配不同方向的操作空间限制。从安装边界与尺寸适配的角度来看，这款结构的最低闭合高度可以满足低矮作业空间的顶升需求，当作业面下方的预留间隙较小时，不需要额外开挖作业坑就能将工具放入支撑位置，最大顶升行程覆盖了日常检修、安装作业中绝大多数的高度调整需求，不需要额外加装垫块就能完成常规的顶升作业。

　　整体结构没有易损的密封件、液压管路这类部件，日常维护只需要定期在螺纹副位置涂抹润滑脂，就能保证长时间的顺畅传动，哪怕在多粉尘、潮湿的作业环境下，也不会因为杂质侵入或者锈蚀出现卡滞失效的问题。在结构建模的过程中，所有配合面都做了合理的公差预留，螺纹副的配合间隙控制在既可以顺畅转动，又不会出现轴向窜动的范围，底座与外套筒的连接位置做了加强过渡圆角，避免应力集中导致长期承载后出现焊缝或者基体开裂的问题，操作杆的插入孔位置做了加厚处理，防止大力施力时出现孔位变形导致操作杆卡滞。这类纯机械螺旋顶升结构，除了常规的起重顶升作业外，还可以作为工装夹具的压紧动力源、大型设备安装时的水平度调整支撑件，在钢结构安装、设备维保、小型起重作业场景里都有非常广泛的应用，它的结构可靠性高，操作门槛低，不需要专业的操作培训就能上手使用，而且不存在液压油泄漏污染作业面的问题，在对洁净度有要求的车间内部作业也能适用。
