三英寸管道用卡箍式耦合连接件

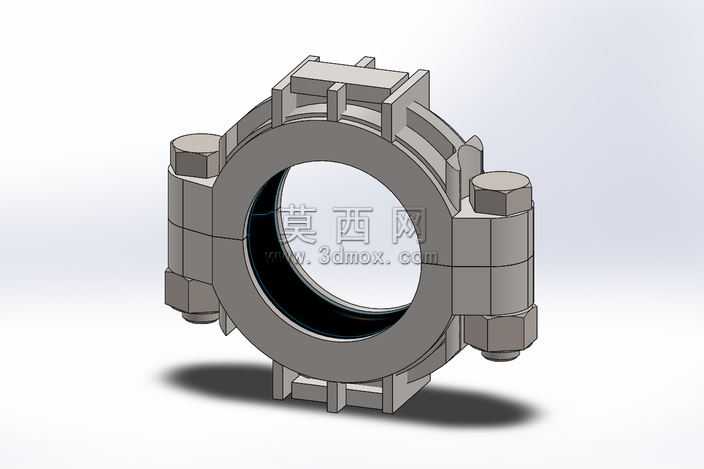

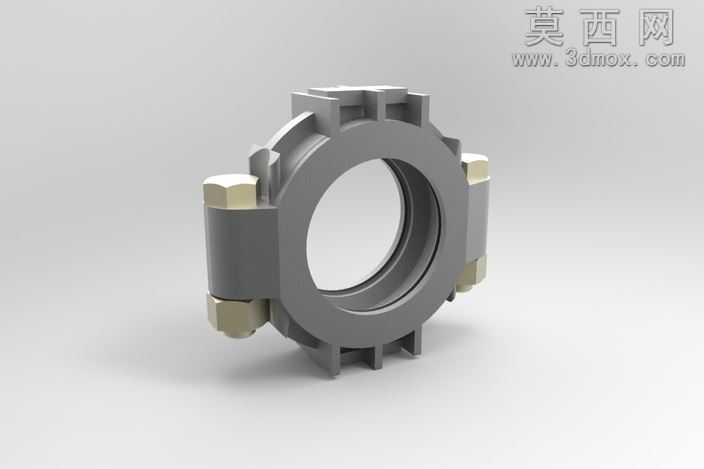

本作品为三英寸规格的管道耦合连接件三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计通用规范，对各部件的配合公差、装配间隙进行了合理预设，确保模型可直接对接后续工程出图、装配仿真等工作流程。模型整体采用对开式卡箍结构设计，主体包含上下两个对称的半环形卡箍主体、周向均匀分布的六角头紧固螺栓、配套锁紧螺母，以及卡箍内侧适配的密封嵌槽结构，各部件建模时均保留了完整的倒角、圆角工艺特征，还原了实际加工生产中的细节要求，避免出现锐边、无壁厚等不符合加工逻辑的建模问题。渲染阶段采用金属材质搭配哑光工程塑料密封件的材质组合，卡箍主体赋予铸钢材质，调整金属粗糙度、反射率参数还原铸件表面的亚光金属质感，螺栓螺母赋予调质钢材质，突出紧固件的表面光洁度差异，密封槽位置预留橡胶密封圈的装配位，赋予黑色丁腈橡胶材质，通过光影调整突出各部件的材质区分度。结构设计上，该耦合件采用周向四点螺栓锁紧的布局，相比传统两螺栓卡箍拥有更均匀的锁紧力分布，可适配三英寸公称通径的管道连接场景，卡箍外侧设置的定位凸台结构可在安装时实现管道的快速对位，避免安装过程中出现管道偏移、错位的问题，内侧的环形凸棱可嵌入管道端部的定位槽，配合密封件实现轴向定位与径向密封的双重作用，满足中低压管路系统的连接密封需求。建模过程中采用自底向上的装配建模思路，先完成单个螺栓、螺母、半环卡箍的零件建模，再通过同轴配合、面重合配合完成整体装配，所有配合关系均保留完整约束，可直接开展干涉检查、受力仿真等后续分析工作，模型各特征参数均可编辑调整，可快速衍生适配不同管径、不同压力等级的同系列耦合连接件产品。
