电源变压器侧装式异形密封扫封面结构

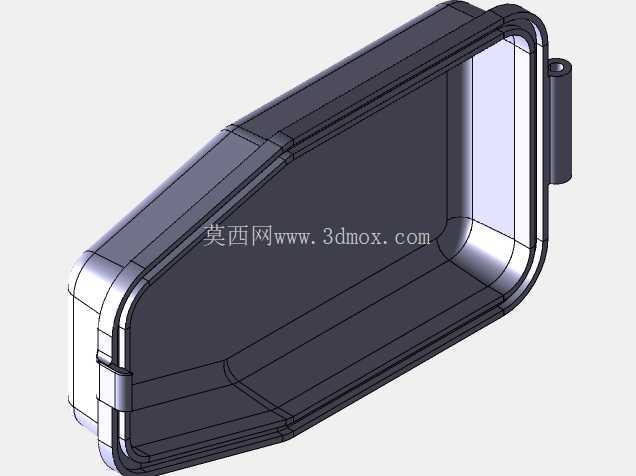

　　这款扫封面结构是电源变压器配套的侧装式防护密封部件，主要应用于户外壁挂安装、设备内置嵌装的中小型电源变压器防护场景，适配需要单侧开合维护、侧边铰接固定的变压器装配需求，能够在变压器完成绕组、接线端子装配后，作为侧端面的封挡结构实现腔体封闭，避免外界粉尘、凝露、飞虫进入变压器内部造成绝缘性能下降、接线端子短路等故障。从结构设计逻辑来看，该部件采用非对称异形腔体造型，并非规则矩形封板，整体轮廓顺着变压器内部绕组的排布走向做了斜切收边处理，能够在完全覆盖内部带电部件的前提下，尽可能压缩整体占用的安装空间，减少不必要的材料冗余，同时斜向的内壁面可以引导凝露顺着壁面流到腔体底部的预留排水槽位置，避免积液浸泡绕组接线端。

　　部件侧边设置了一体化的铰接轴套结构，不需要额外加装合页配件，安装时直接将轴套对准变压器基座上的铰接销轴卡入即可，能够实现0-120度的开合角度，日常维护时不需要完全拆下封盖，翻开后即可直接对接线端子、调压开关进行操作，大幅降低现场维护的拆装工作量。封盖的边缘做了一圈阶梯式止口结构，止口位置预留了密封胶条的安装槽，装配时嵌入发泡橡胶密封条后，封盖闭合时止口会压紧胶条实现IP54级的防护效果，能够适配多数工业现场、户外配电场景的防护要求，避免常规平板封盖容易出现的密封间隙不均、边角位置漏尘漏水的问题。

　　从安装边界尺寸来看，该封盖整体壁厚保持均匀的2.5mm，既满足结构强度要求，也适配注塑加工的壁厚均匀性要求，避免成型后出现缩痕、翘曲变形；铰接轴套的内孔直径为6mm，与基座销轴的配合间隙控制在0.2mm，既保证开合转动顺畅，也不会出现过大的旷量导致封盖闭合后错位；封盖闭合后整体突出变压器基座的高度为18mm，不会额外占用过多的安装间隙，适配多数紧凑空间内的变压器安装需求，比如设备电控柜内部的嵌装位置、壁挂式变压器的侧边防护场景。

　　在细节设计上，封盖的开合侧预留了卡扣卡位结构，闭合后可以和基座上的弹性卡扣卡合固定，不需要额外加装螺丝紧固，日常开合维护不需要工具即可操作，同时卡扣的锁紧力经过调校，能够保证在设备运输振动、长期运行振动的场景下不会出现松脱移位；封盖的内壁设置了两条纵向的加强筋，既提升了封盖整体的抗形变能力，避免受到外力挤压时出现凹陷变形，也可以作为内部接线的走线导向槽，方便内部引线的规整排布，避免引线挤压在封盖和绕组之间造成绝缘层破损。该结构在设计时充分考虑了实际装配的公差适配问题，止口的配合间隙预留了0.3mm的公差余量，能够兼容基座注塑成型时的尺寸波动，避免出现加工误差导致封盖无法正常装配的问题；所有转角位置都做了R2以上的圆角过渡，既避免应力集中导致部件受外力时出现开裂，也能够减少密封胶条装配时的转角褶皱问题，保证整圈密封的连续性。
