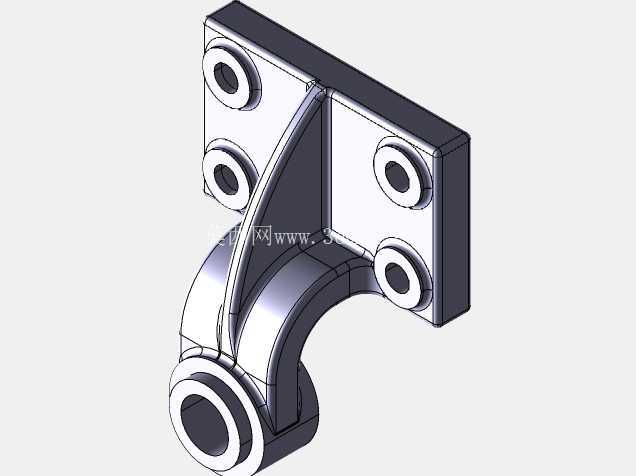

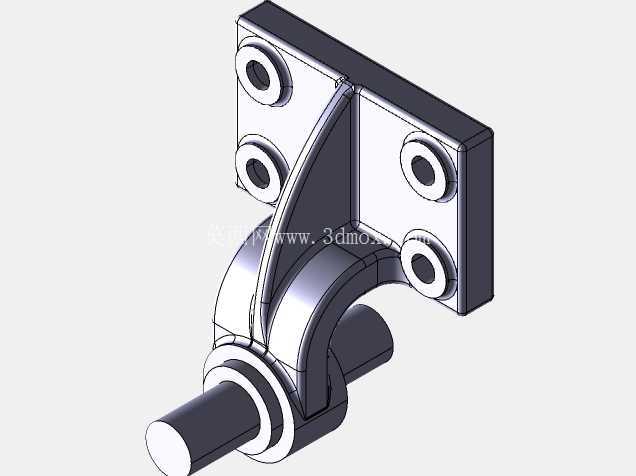

从结构功能上看,该部件分为三个核心功能段:上方的双安装板通过加强筋连接成直角基准面,每块安装板上加工有两个同轴度经过管控的安装通孔,可通过螺栓直接固定在设备的立面与水平面安装基准上,中间的弧形加强筋顺着弯管的受力走向布置,在不额外增加整体壁厚的前提下,提升直角转折部位的抗扭与抗弯刚度,避免设备运行过程中安装座受径向载荷出现形变导致轴承卡滞;下方的带杆轴承段集成了轴承外圈与连接弯臂结构,内圈可配套对应直径的铰接销轴,实现绕轴承轴线的自由回转,轴承部位的端面做了限位凸台设计,能限制销轴的轴向窜动,不需要额外加装轴用挡圈完成轴向定位。这类带安装座的弯型带杆轴承,常出现在需要完成90度转向铰接传动的设备工位中,比如轻工输送线的侧挡导向铰接部位、小型工装夹具的摆臂连接节点、自动化设备的门体翻转支撑结构里,承担着既提供固定安装基准,又实现回转副低摩擦转动的双重作用,区别于标准深沟球轴承的独立安装形式,这类集成安装座的轴承不需要额外设计轴承座适配结构,能直接通过安装板上的孔位完成整机固定,大幅减少装配环节的零件数量与配合公差累积。
在设计思路上,这类集成式轴承结构优先考虑的是安装场景的边界适配,常规分体式轴承加弯臂的组合需要分别管控轴承座与弯臂的焊接或螺栓连接公差,容易出现轴承内圈轴线与安装面的平行度、垂直度超差,导致转动过程中出现别劲、磨损加快的问题,而一体化建模的结构在三维设计阶段就可以直接管控安装孔位与轴承轴线的形位公差,安装面的平面度、安装孔的位置度、轴承内孔的同轴度都可以在同一个零件的工程图中统一标注,减少装配环节的修配工作量。从安装边界来看,两块安装板的厚度统一,四个安装孔的中心距按照常用的型材安装孔间距设计,能直接适配工业铝型材的标准槽位安装,也可以固定在钢板焊接的机架立面;弯臂的弯曲半径做了等强度设计,既保证轴承部位的载荷能顺畅传递到两块安装板上,又不会因为弯曲半径过小导致应力集中,在承受径向冲击载荷时,应力会顺着加强筋与弯臂的圆弧面分散到整个安装座上,避免局部应力超过材料屈服强度出现断裂。
实际选型应用时,需要重点核对轴承内孔的直径与配套销轴的配合公差,通常选用间隙配合满足转动灵活性需求,同时要确认安装面的平面度误差不超过0.1mm,避免螺栓锁紧后安装座出现形变挤压轴承外圈,导致转动阻力增大;四个安装孔的螺栓锁紧扭矩需要按照对应螺栓的预紧力要求对称锁紧,避免单侧受力过大导致安装板翘曲。这类结构相比分体式组装的轴承组件,整体刚性更好,装配效率更高,在中小载荷的铰接传动场景中能有效降低设备的设计与制造成本,减少后期维护时的零件更换难度,不需要分别拆卸轴承座与连接弯臂,整体拆装即可完成维护更换。
建模过程中需要重点管控几个关键尺寸的公差:一是两块安装板的垂直度,直接决定安装后轴承轴线的位置精度;二是轴承内孔与安装板的位置尺寸,决定铰接点的运动轨迹是否符合设计预期;三是加强筋与弯臂的过渡圆角,避免应力集中导致的结构失效;四是安装孔的沉头深度,保证螺栓锁紧后头部不高出安装面,避免与其他运动部件发生干涉。在实际工况中,这类轴承部件通常承受的是径向载荷与少量的倾覆力矩,所以在材料选择上多选用中碳钢或者铝合金,中碳钢材质的部件可以在轴承部位做局部淬火处理,提升内圈配合面的耐磨性,铝合金材质的部件多用于载荷较小、对设备重量有要求的自动化设备场景,配合自润滑轴承衬套使用,能实现免维护的长期运行。
