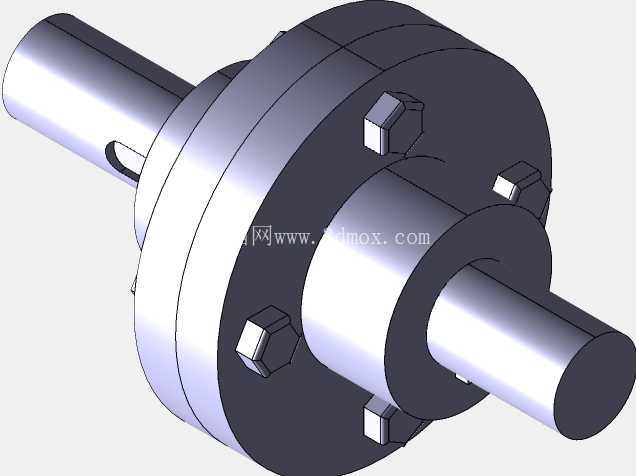

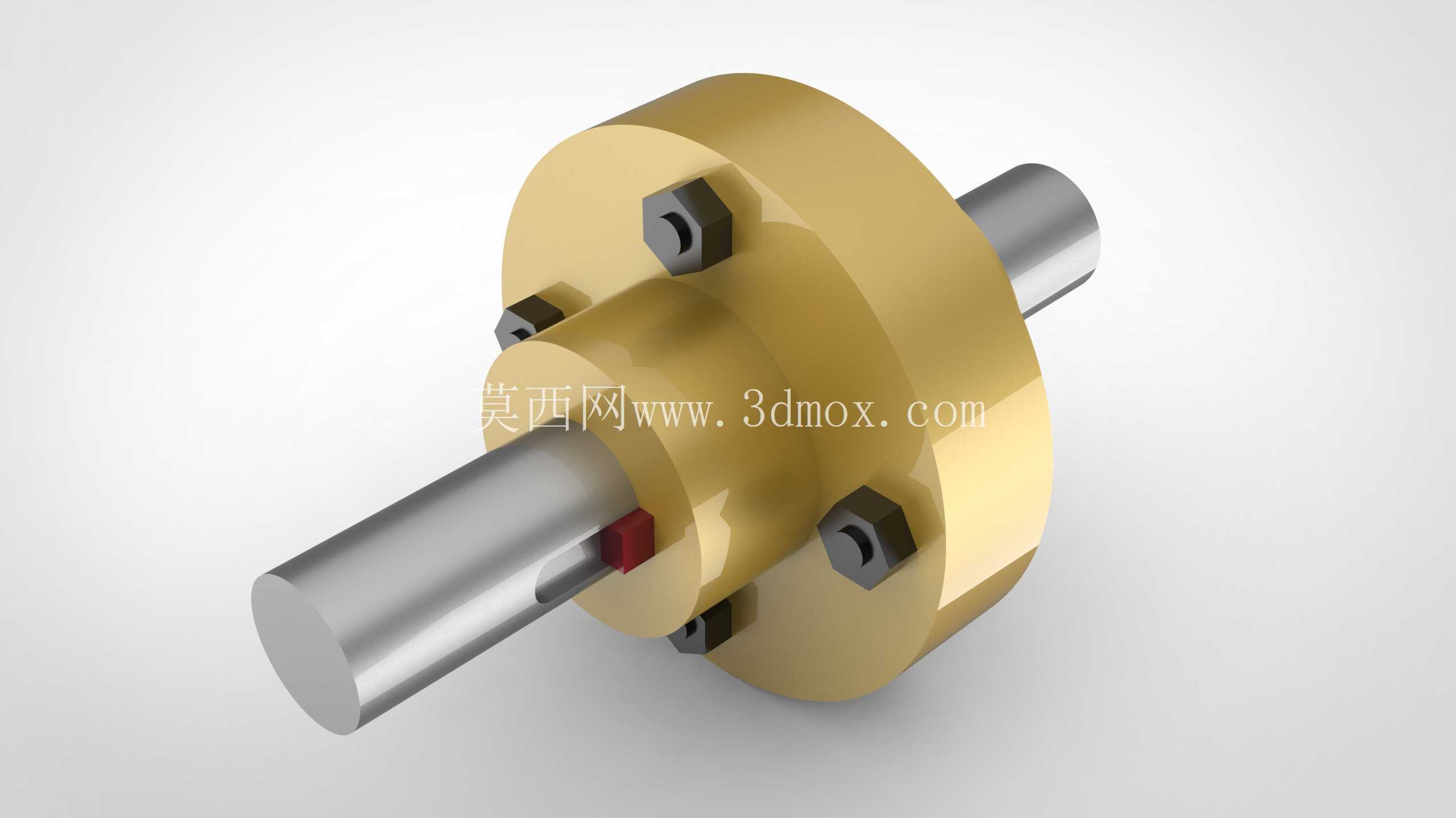

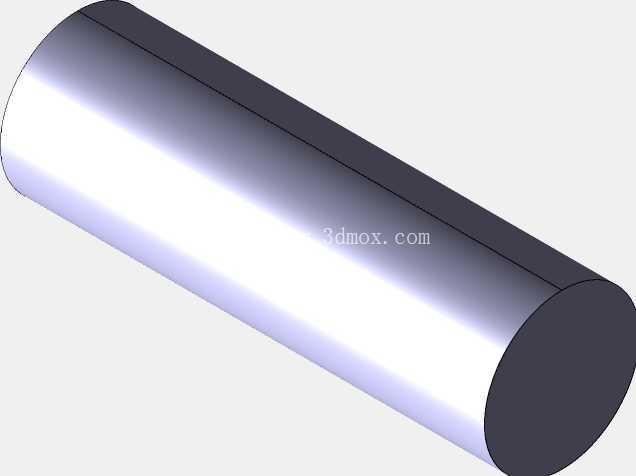

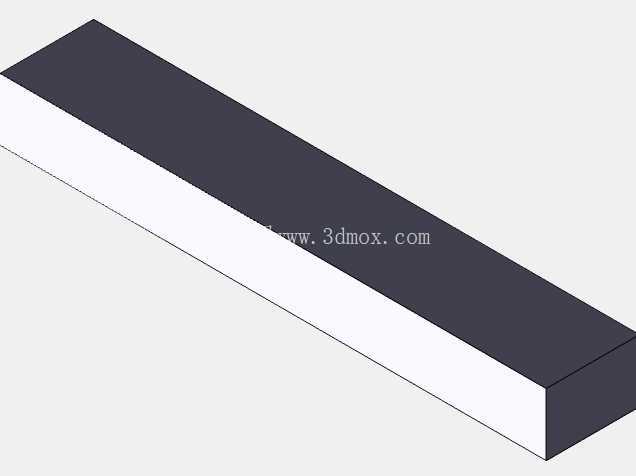

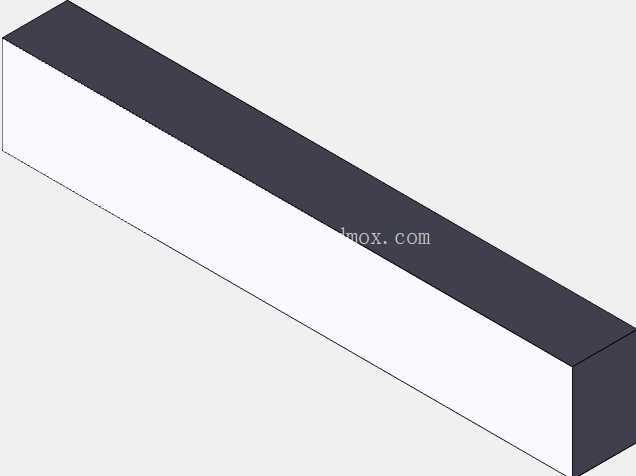

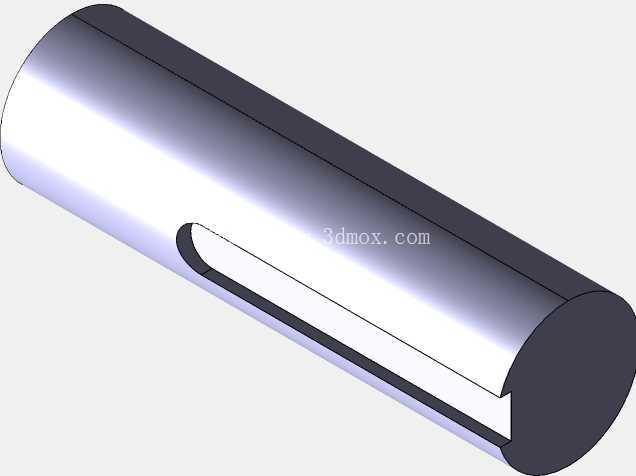

在常规工业传动系统的轴系连接场景中,这类刚性凸缘法兰结构是应用范围极广的连接件,主要用于实现两根同轴布置传动轴的刚性固连,可在无补偿需求的传动链路中传递额定工作扭矩,常见于中小型减速机输出端与工作机输入端的直连场景、普通输送线辊筒组的轴段对接、小型机床主轴进给传动链路等对中精度有保障的安装位置。从结构功能来看,该联轴器依靠两个带凸缘的半联轴节分别与主动轴、从动轴通过平键实现周向固定,轴端可搭配轴端挡圈完成轴向限位,两个半联轴节的对接端面依靠止口结构实现精准对中,再沿圆周均匀布置的受拉螺栓完成两个半体的刚性锁紧,整套连接结构无相对滑动间隙,传动过程中不存在回差,可保证转速与扭矩的同步传递,适合转速平稳、无频繁正反转冲击的中低载荷传动工况。

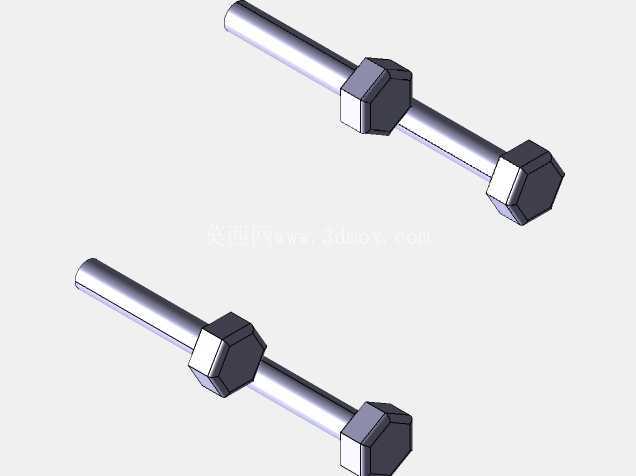

设计这类联轴器时,首先要根据所匹配轴径确定半联轴节的毂部长度与内孔公差,内孔与轴的配合通常选用过渡配合公差带,保证装配后无偏心晃动;止口的配合公差要严格控制径向间隙,避免装配后两轴出现同轴度偏差,进而引发运转时的径向跳动,加剧轴承磨损。法兰盘的外圆尺寸与螺栓孔分布圆直径需要根据传递扭矩的大小核算,螺栓的数量与公称直径要满足受拉强度要求,沿圆周均匀分布的螺栓孔要保证位置度公差,避免装配时出现螺栓无法穿入、锁紧后结合面受力不均的问题。
从安装边界来看,该类联轴器的轴向总长度由两个半联轴节的毂部长度与法兰盘贴合后的总厚度决定,安装时需要预留足够的轴向操作空间,用于穿入螺栓并完成锁紧操作,径向尺寸要避开周边的设备壳体、护罩等干涉部件,装配前需要先调整两轴的同轴度,保证径向偏移与角向偏移控制在允许范围内,再锁紧固定螺栓,螺栓要按照对角顺序分次拧紧,避免结合面出现翘曲间隙。这类刚性联轴器不具备径向、角向与轴向补偿能力,因此对安装时的轴系对中精度要求较高,一旦两轴对中偏差超出允许范围,运转过程中会在轴、轴承与联轴节本身产生附加载荷,引发振动、噪声甚至部件断裂问题,因此选型时需要确认传动链路的安装精度是否满足使用要求,若存在安装对中误差、工作中出现轴系挠曲变形的场景,则需要搭配其他具备补偿能力的联轴器使用。

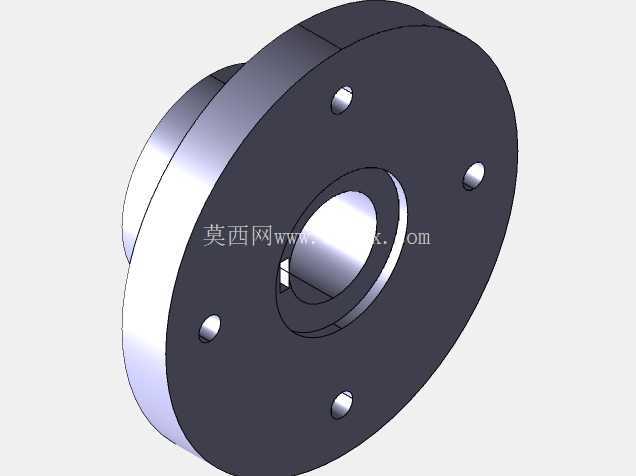

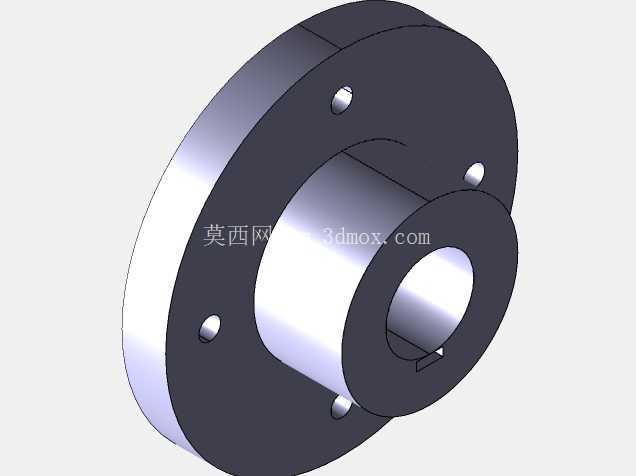

从结构细节来看,半联轴节的法兰盘端面与毂部的过渡位置设置有卸荷槽,可降低应力集中系数,避免交变载荷下过渡位置出现疲劳裂纹;平键槽的位置与螺栓孔的位置要错开布置,避免毂部截面出现过度削弱,影响整体结构强度。实际应用中,这类联轴器的结构简单,制造与维护成本较低,拆装时不需要移动两端的传动设备,只需拆开连接螺栓即可完成两轴的分离,在固定安装的工业传动场景中具备很高的实用性。
