内燃机活塞连杆组件结构设计方案

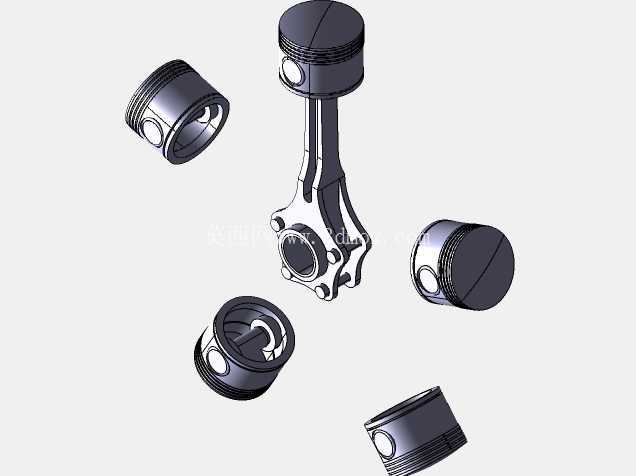

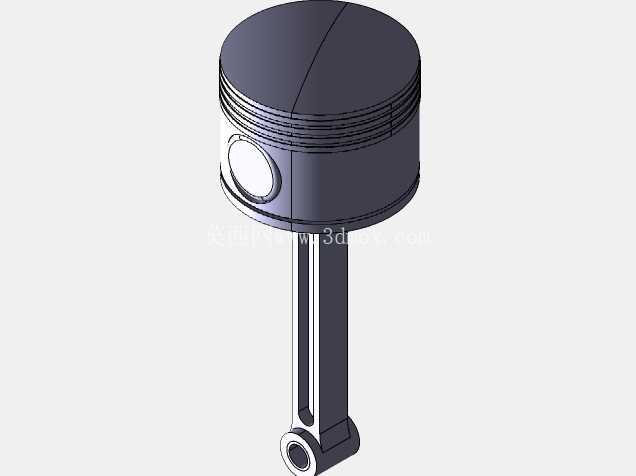

　　这套活塞连杆组件的三维结构，完全围绕往复式内燃机的实际工况做的细节落地，日常做动力总成配套设计的时候，这类部件是整个动力输出路径里最核心的受力单元，从燃烧室燃气爆燃产生的压力，到最终转化为曲轴的旋转扭矩，全靠这组零件完成运动形式的转换。先从实际应用场景说，不管是小排量的乘用车汽油机，还是中大排量的商用车柴油机，甚至是小型通用动力的汽油机，活塞连杆组的结构逻辑都是共通的，只是尺寸、材料、细节强化方向根据标定功率、转速区间做适配调整。

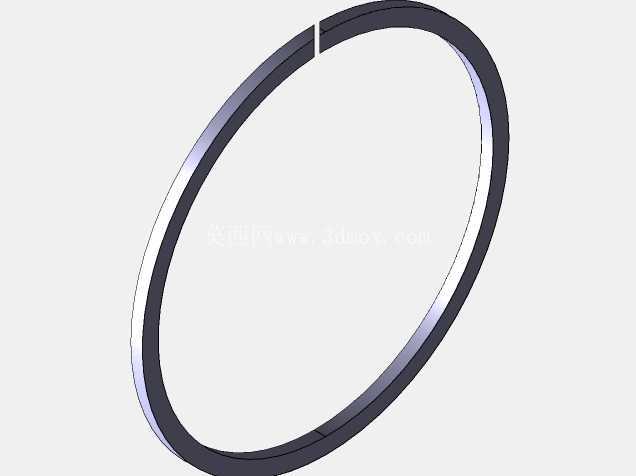

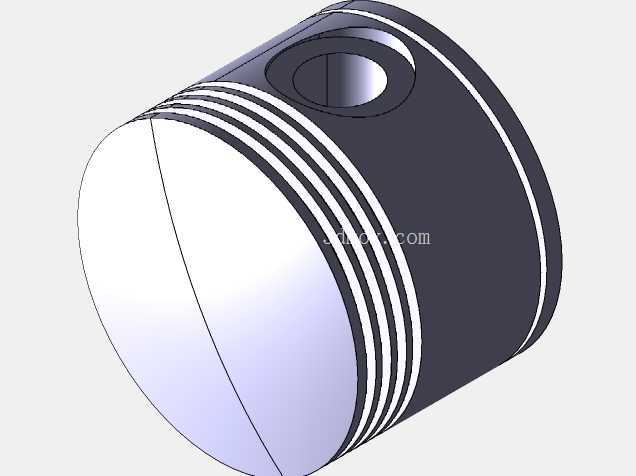

　　设计的时候最先要卡的是安装边界，活塞的裙部尺寸必须和气缸筒的内径做严格的间隙匹配，常温下的装配间隙要考虑热膨胀量，铝合金活塞的热膨胀系数比铸铁缸套高不少，所以冷态装配时的间隙要控制在合理范围，既不能太小导致热态下活塞胀死拉缸，也不能太大导致冷启动敲缸、密封失效漏气。活塞头部的环槽设计是密封功能的核心，气环槽的宽度、深度要对应标准活塞环的尺寸，环槽的平面度、侧隙直接影响燃气密封效果和机油消耗量，油环槽的回油孔位置要避开活塞销座的加强筋区域，保证刮下的机油能顺畅回流到油底壳，不会被带到燃烧室造成积碳。

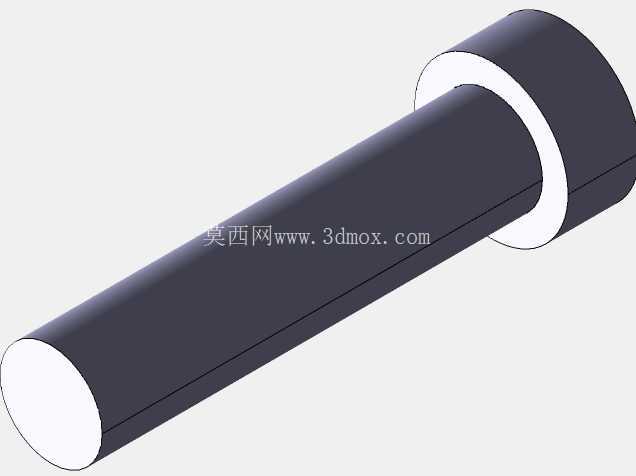

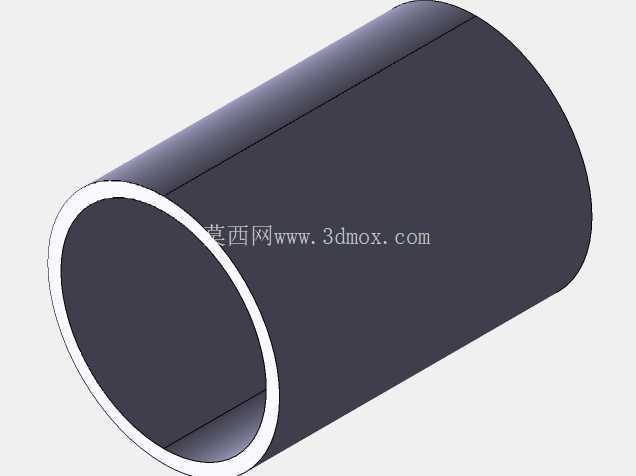

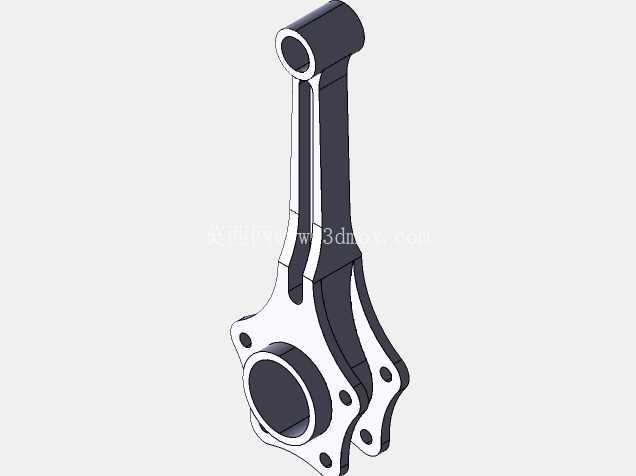

　　活塞销的安装采用全浮式结构的设计思路，销座处的卡簧槽深度要足够，防止发动机高转速下活塞销窜出刮伤缸壁，连杆小端的衬套过盈量要控制在合理区间，衬套油孔要和连杆杆身的油道对齐，保证压力机油能持续输送到活塞销摩擦面，形成稳定的油膜降低磨损。连杆杆身采用工字形截面，这个结构是在保证足够的抗弯、抗扭强度的前提下，尽可能降低往复运动的质量，减少高转速下的惯性力冲击，毕竟连杆做往复加摆动的复合运动，质量过大的话会给曲轴平衡带来很大负担，还会加剧主轴承的磨损。

　　连杆大端的剖分面采用平切口设计，对应中小排量的动力场景足够使用，连杆螺栓的安装孔位置精度要求很高，两个螺栓孔的中心距、与剖分面的垂直度直接影响大端轴瓦的装配圆度，一旦轴瓦失圆，会快速出现烧瓦、抱轴的严重故障。大端的轴瓦定位槽要和曲轴连杆轴颈的定位凸点对应，防止轴瓦在工作过程中转动堵塞油道。整套组件的重量分组也是设计时必须考虑的点，同一台发动机装配的活塞连杆组，重量差要控制在几克的范围内，不然运转时的不平衡量会导致发动机振动超标，影响整机NVH表现和使用寿命。

　　实际做结构建模的时候，活塞顶部的燃烧室形状要和整机的压缩比匹配，不同的燃烧室形状对油气混合效率、燃烧速度有直接影响，凹坑的容积、边缘的倒角都要和缸盖燃烧室、气门避坑做运动干涉校核，活塞在上止点的时候，和气门的最小间隙要留够，防止气门正时波动的时候出现活塞撞气门的故障。活塞裙部的型线不是正圆形，而是设计成椭圆度，长轴垂直于活塞销方向，因为活塞在销座方向的金属量多，热膨胀量更大，椭圆型线可以保证热态下裙部接近正圆，和缸壁贴合均匀，减少偏磨。另外活塞的冷却方式也要在结构里预留空间，高功率机型会在活塞内部设置冷却油腔，通过缸体上的喷嘴喷机油冷却活塞顶部，降低活塞的热负荷，防止顶部材料高温强度下降出现开裂。

　　这套结构的所有配合尺寸都要符合公差配合的标准，比如活塞和活塞销的配合间隙，连杆衬套和活塞销的配合间隙，连杆大端和曲轴连杆轴颈的配合间隙，都要根据润滑条件、工作温度、材料特性选定合适的公差带，过松会产生敲击噪声，过紧会导致摩擦面润滑不足过热抱死。在做运动仿真的时候，要全程校核活塞从下止点到上止点的全行程里，连杆和缸体、曲轴平衡块的运动间隙，避免在极限转角位置出现干涉。很多新手做这类建模的时候容易忽略细节，比如活塞环槽的倒角、连杆边缘的去应力圆角，这些细节虽然不影响整体装配，但直接决定零件的疲劳寿命，工作过程中应力集中的位置很容易最先出现裂纹，导致零件失效。
