CATIA填料函组件结构设计三维模型

　　在泵类、阀类、反应釜以及各类带旋转轴或往复杆贯穿设备壳体的工业场景中，填料函是实现壳体与运动杆件之间动密封的核心部件，其结构合理性直接决定设备的介质泄漏率、运行寿命与维护周期。这套填料函组件的三维结构完整覆盖了从安装基座到压盖调节的全流程密封结构，可直接用于各类需要穿轴密封的设备结构设计参考。

　　从实际应用场景来看，这类填料函广泛适配于低压工况下的清水泵、化工输送泵、搅拌反应设备的轴端密封，也可用于阀门阀杆的动密封结构，其核心作用是在允许轴杆正常做旋转或往复运动的前提下，阻断设备内部流体介质沿轴杆与壳体间隙向外泄漏，同时阻挡外部粉尘、杂质进入设备腔体内部。不同于机械密封的高精度接触式结构，填料函依靠填料的塑性变形填充密封间隙，具备耐杂质冲击、维护成本低、适配工况范围广的特点，在中小功率工业设备、老旧设备改造场景中应用占比极高。

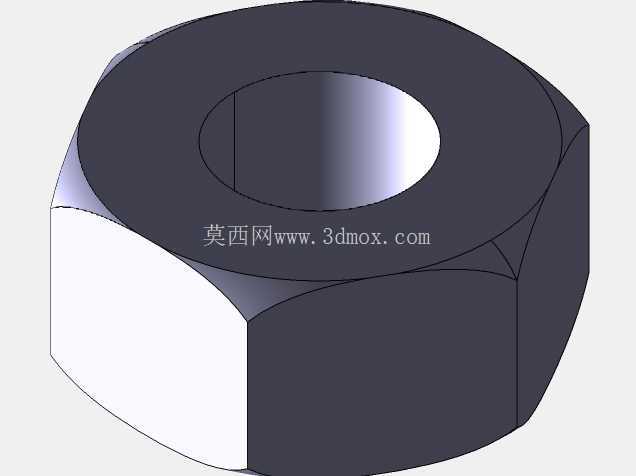

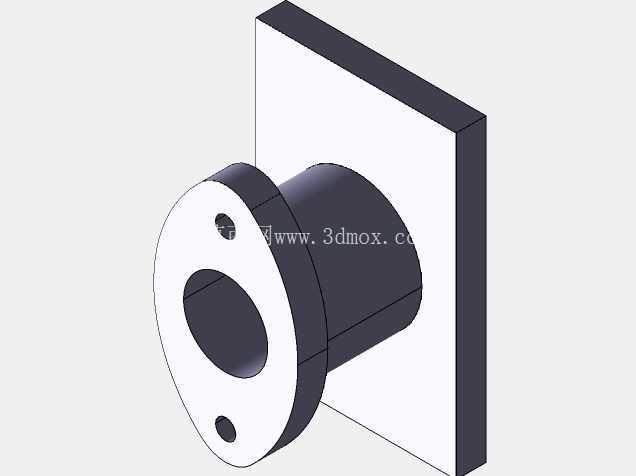

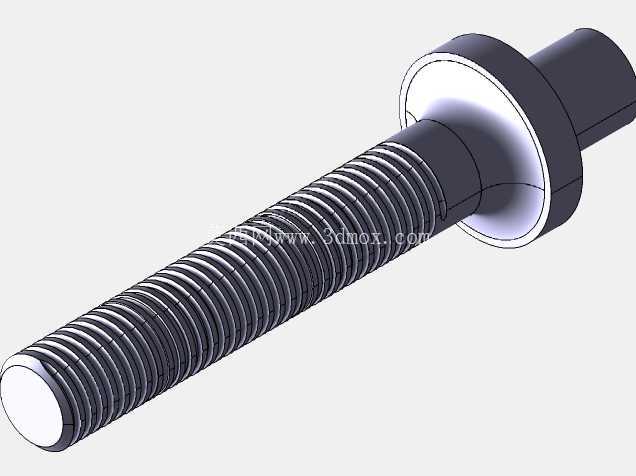

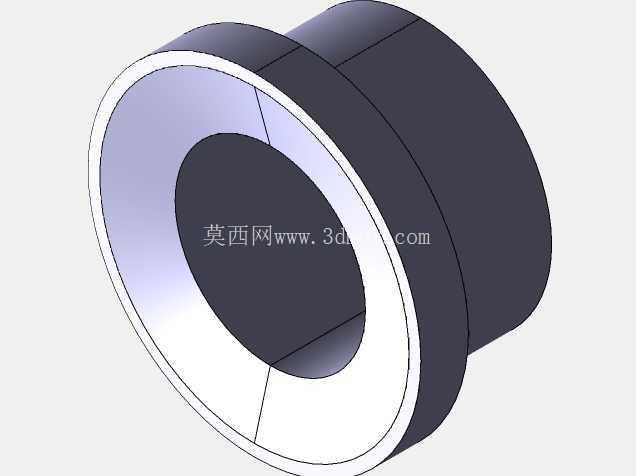

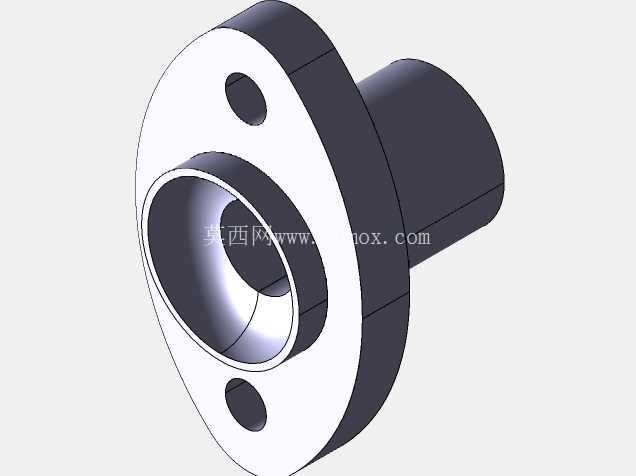

　　从结构功能特性来看，整套组件包含基座本体、填料衬套、填料腔、压盖、锁紧连接件几个核心部分。基座部分设置有与设备壳体对接的安装法兰，法兰面预留均匀分布的螺栓过孔，可实现与设备壳体的刚性对接，法兰与壳体接触面可根据工况需求加装密封垫片，杜绝静密封面泄漏。填料腔为筒状结构，内壁加工有较高的光洁度，用于填充盘根类密封填料，腔体内壁靠近介质侧设置有衬套台阶，用于安装耐磨衬套，衬套可对轴杆起到径向支撑作用，避免轴杆运行过程中径向跳动直接磨损填料腔内壁，同时衬套与轴杆之间保留极小的配合间隙，可减少介质直接冲击填料层。压盖部分为分体式对称结构，通过螺栓与基座连接，拧紧螺栓时压盖会轴向挤压填料腔内的盘根填料，使填料产生径向膨胀变形，紧密贴合轴杆表面与填料腔内壁，实现密封效果，压盖与轴杆之间同样预留合理间隙，避免压盖与运动轴杆发生摩擦磨损。

　　在设计思路层面，这套结构充分考虑了现场维护的便捷性：压盖采用对称分体结构，更换填料时无需完全拆卸轴端的联轴器、皮带轮等传动部件，只需松开压盖螺栓即可取出旧填料、填入新填料，大幅缩短设备停机维护时间。填料腔的深度设计适配3-5圈标准盘根填料的填充量，既保证足够的密封比压，又避免填料过多导致压盖锁紧力过大、轴杆摩擦阻力过高增加设备运行功耗。基座的安装法兰尺寸、螺栓孔分布遵循通用机械安装标准，可直接适配多数同规格工业泵、搅拌设备的原有安装位，无需对设备壳体进行二次改造即可替换安装。

　　从安装边界与尺寸配合来看，基座法兰的外径、螺栓孔中心距、轴杆穿过的中心孔直径均按照通用工业密封件的尺寸规范设计，中心孔与轴杆的配合间隙控制在0.1-0.3mm区间，既保证轴杆可灵活转动，又避免间隙过大导致填料被挤出。填料腔的内径比轴杆直径大8-12mm，预留足够的填料填充空间，压盖的轴向长度设计保证在填料磨损后，仍有足够的进给余量来补偿填料的塑性变形损失，通常可满足3-6个月的正常运行磨损补偿需求，无需频繁调整压盖锁紧力。整套结构的所有棱角处均设计有工艺倒角，既避免安装过程中割伤密封填料，也可减少装配时的应力集中，提升部件整体结构强度。
