航空发动机整体叶盘精密三维设计作品

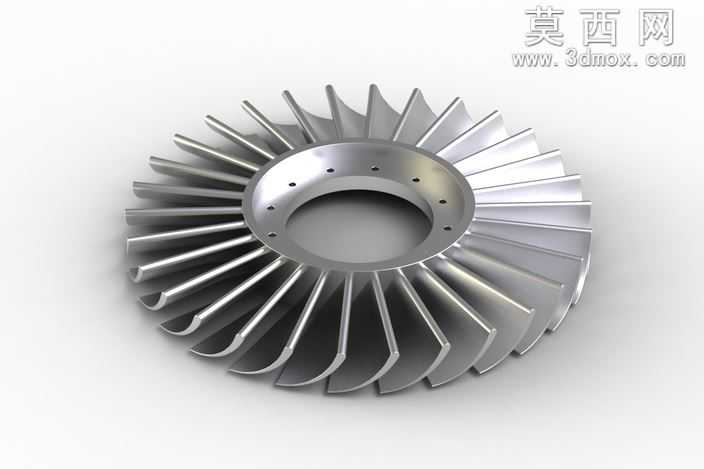

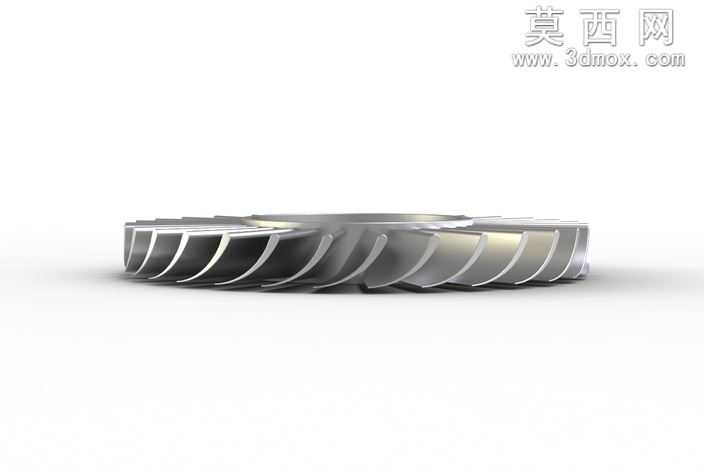

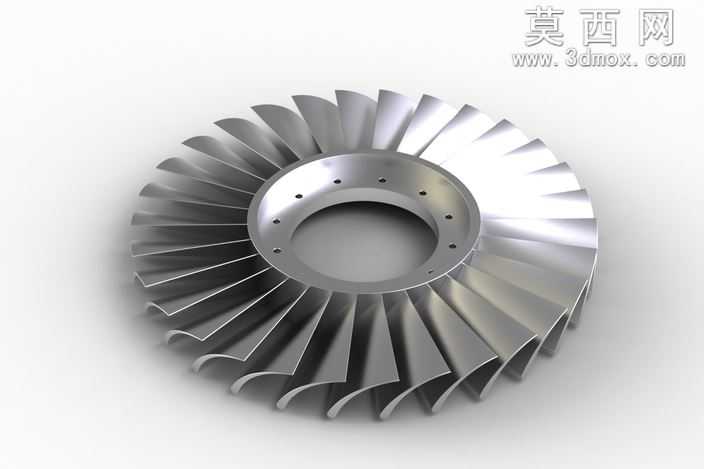

本作品为整体叶盘三维数字化设计成果，整体建模过程围绕一体式叶盘的结构特性展开，首先完成轮盘基体的参数化构建，精准定位中心安装孔的孔径、孔位分布与轮盘内外径尺寸，保证基体部分的安装适配性符合常规动力转子的装配基准要求。在叶片造型阶段，采用曲面建模方式逐片构建叶片型面，精准控制每片叶片的叶型弯扭角度、前缘后缘的圆弧过渡、叶根与轮盘衔接处的圆角过渡结构，所有叶片沿轮盘周向均匀阵列排布，严格保证相邻叶片间的流道间隙一致，避免出现型面错位、间隙不均的问题，还原整体叶盘一体式结构无榫卯连接缝隙的结构特点。材质渲染阶段采用金属材质方案，为模型赋予航空航天常用高温合金的材质属性，调整金属粗糙度、反光度参数，模拟出经过精密机加后的金属表面质感，叶片型面呈现细腻的金属光泽，轮盘基体部分的安装孔边缘做了倒角细节处理，还原真实零件的加工工艺特征。设计过程中重点考量整体叶盘的气动外形合理性，每一片叶片的叶型曲线都经过平滑度校验，保证曲面连续无断点，叶身从根部到顶部的厚度渐变符合流体力学设计逻辑，既保证叶片自身的结构强度，也兼顾气流通过时的流道顺畅性。轮盘中心的安装孔位严格按照圆周等分规则排布，孔口做了沉孔细节处理，还原真实零件的安装定位结构，轮盘的前后端面保持平整，端面与叶片根部的衔接处做了平滑圆角过渡，避免应力集中的结构缺陷。整体模型完成后经过结构干涉检查，所有叶片与轮盘为一体式结构，不存在分体装配的拼接缝隙，完整还原整体叶盘相较于传统装配式叶盘的结构优势，模型的细节精度可用于结构展示、原理教学以及后续的工程分析参考，叶片的数量、排布角度、轮盘尺寸比例均参考常规小型涡扇动力装置的叶盘参数设定，造型还原度高，金属渲染效果真实，能够直观展现整体叶盘的精密结构特征。
