网纹滚花圆柱钻石滚花结构设计

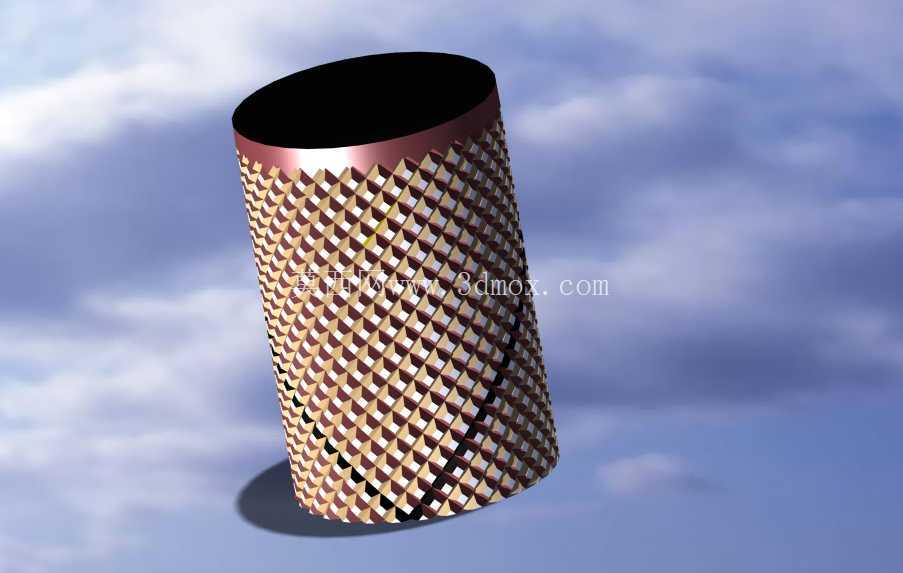

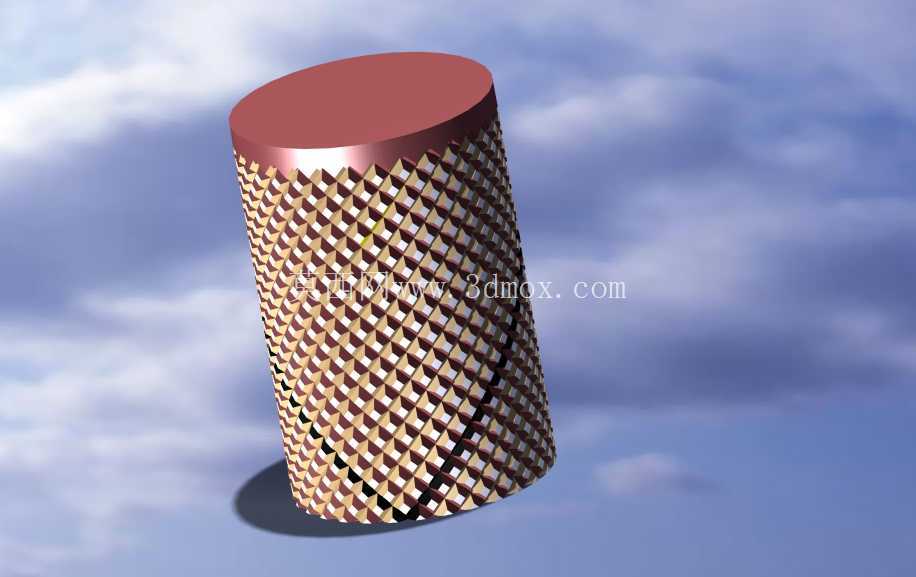

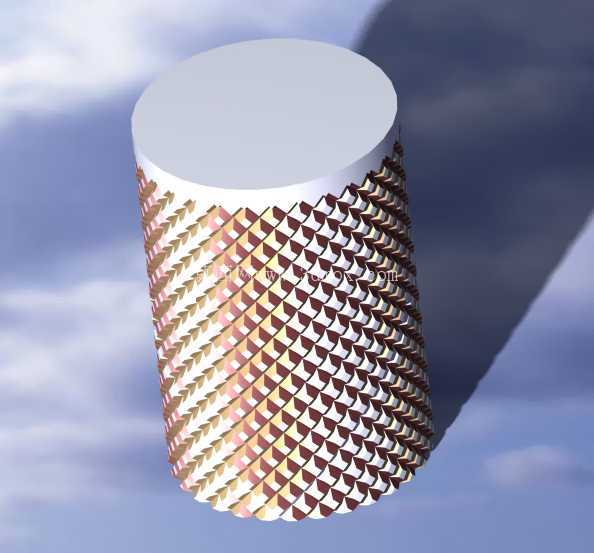

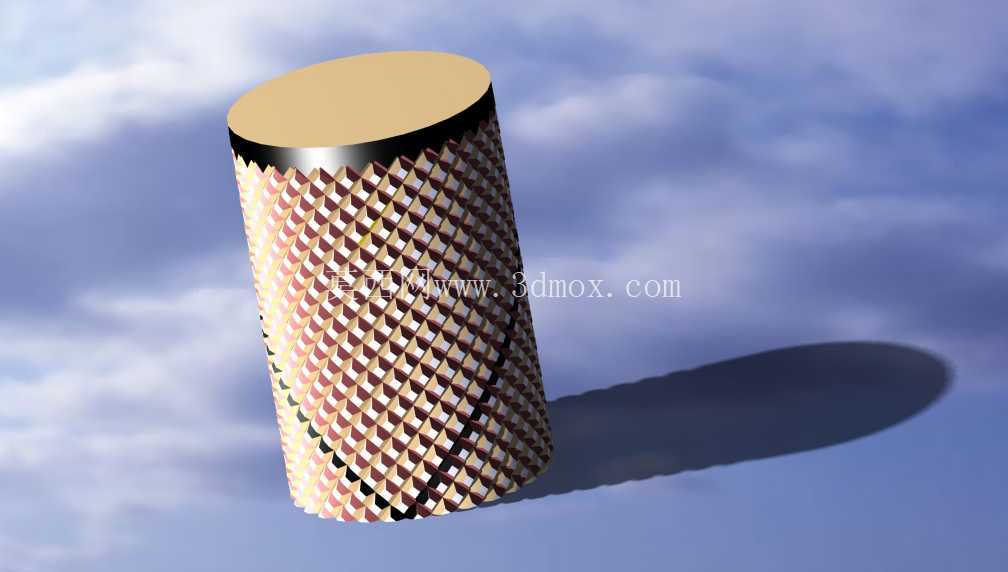

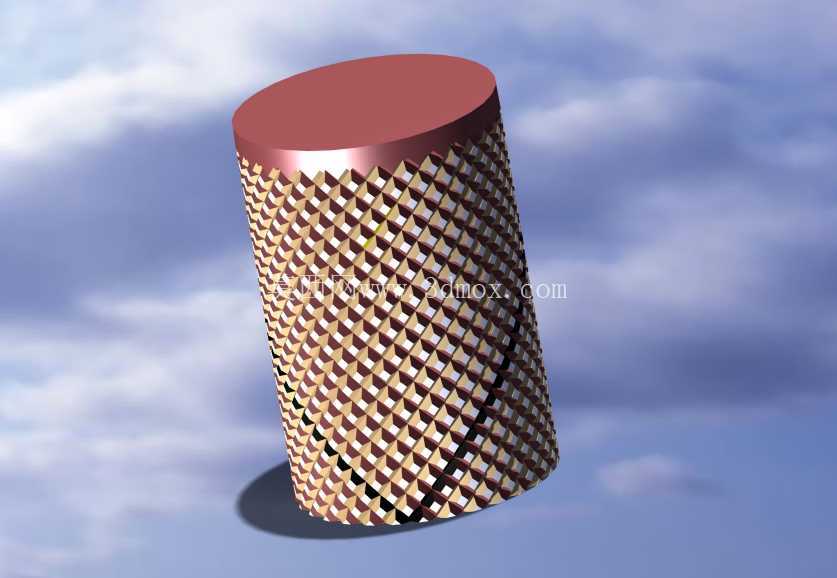

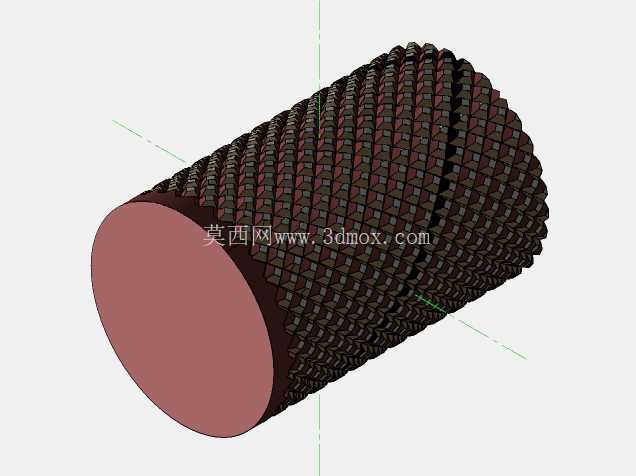

　　在手动调节机构、工装夹具定位件、手持操作旋钮这类需要手动施加扭矩完成锁紧、调节动作的机械场景里，滚花零件是极为常见的基础结构件，这款钻石滚花圆柱件正是针对这类手动操作场景设计的表面防滑结构件。不同于直纹滚花仅能提供单方向摩擦力的特性，钻石形网纹滚花的凹凸纹理呈交叉菱形排布，不管是操作人员沿圆周方向拧动，还是沿轴向推拉调整位置，手部与零件表面接触时都能获得均匀的摩擦阻力，不会出现打滑脱手的情况，尤其适合表面沾有少量切削液、润滑油的车间操作环境，即便手部有轻微油污，依然能保证足够的操作摩擦力。

　　从结构设计逻辑来看，这款滚花件采用等直径圆柱基体，两端预留光滑的定位轴颈，滚花区域覆盖圆柱中段的操作接触区，滚花纹理的凸起高度控制在0.3-0.5mm区间，既不会因为纹理过深导致加工时崩刀、残留毛刺，也不会因为纹理过浅导致摩擦力不足无法满足操作需求。滚花的节距选择匹配常用的手动操作件规格，菱形纹理的夹角设计为90度，这个角度下滚压加工时刀具受力均匀，加工完成后纹理的棱边不会过于锋利划伤操作人员手部，同时能保证足够的接触咬合面积。在安装边界上，零件两端的光滑轴颈直径比滚花区域外径小1-2mm，轴颈长度根据安装座的厚度预留0.1-0.2mm的轴向间隙，装配时轴颈与安装孔采用H7/h6的间隙配合，保证零件可以顺畅转动或者沿轴向滑动，不会因为滚花区域的外径过大与安装座发生干涉。滚花区域的外径公差控制在h8级别，保证同批次零件的外径尺寸一致性，避免出现部分零件滚花过盈无法装配、部分零件间隙过大晃动的问题。

　　从实际应用场景延伸来看，这类钻石滚花结构不仅可以用在独立的操作旋钮、调节螺杆上，也可以直接集成在小直径的调节轴、锁紧销的操作段，不需要额外加装塑料或者橡胶防滑套，金属一体加工的结构耐磨损、抗油污，在机床操作面板的调节旋钮、工装夹具的快速锁紧销、五金工具的手持段、电子设备的金属调节旋钮上都有广泛应用。设计这类滚花结构时，需要提前考虑加工工艺的可行性，滚花工序一般安排在轴颈精加工完成之后，滚压前需要将圆柱基体的外径车削到比最终滚花外径小0.2-0.3倍的滚花节距尺寸，避免滚压后材料隆起导致外径超差，滚压过程中需要保证刀具进给速度与主轴转速匹配，一次走刀完成滚压，避免多次走刀导致纹理乱牙、表面粗糙度不达标。

　　另外滚花区域的两端需要预留0.5-1mm的退刀距离，避免滚花刀具撞到两端的轴肩或者台阶面，退刀位置的纹理收尾要平滑，不能有凸起的毛刺，防止装配时刮伤安装孔内壁或者操作人员手部。这款钻石滚花的纹理排布均匀，菱形凸起的棱边经过工艺优化后没有尖锐毛刺，接触手感舒适，长时间手动操作也不会磨伤手部皮肤，相比直纹滚花，网纹钻石滚花的防滑性能提升40%以上，同时金属表面的菱形纹理也具备更好的视觉质感，在兼顾实用性能的同时也能提升产品的外观精致度。在尺寸适配性上，这类滚花结构可以根据实际操作力的需求调整滚花区域的长度和外径，操作力越大的场景，滚花区域的轴向长度越长、外径越大，保证手部有足够的接触面积施加扭矩，不需要额外增加操作力就能完成锁紧或者调节动作，对于小空间安装场景，可以适当缩短滚花区域长度，缩小外径尺寸，只要保证手部接触时至少有3-5个菱形纹理与手指接触，就能提供足够的防滑摩擦力。
