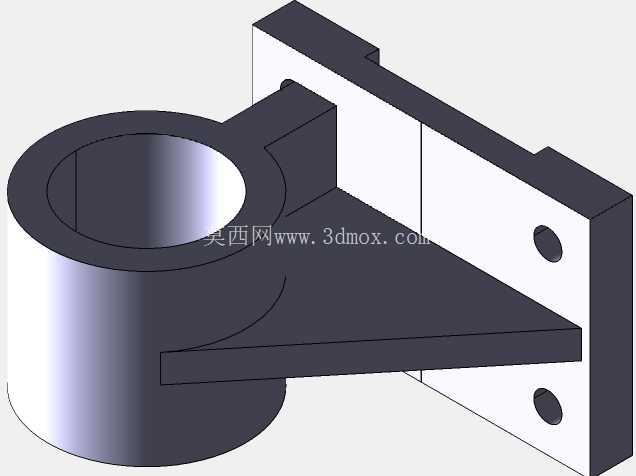

带立式安装座的筒形支撑连接结构件

　　该结构件属于设备支撑连接类通用五金构件，主要应用在工业自动化生产线、小型动力传输单元、工装夹具定位模块等场景中，承担轴类部件的径向支撑、相邻组件的位置固定以及载荷传递的核心作用，能够在中等载荷的工况下保持安装位置的稳定性，避免支撑部位出现偏移、晃动等影响设备运行精度的问题。从实际使用场景来看，这类构件常被用在小型输送线的从动辊支撑端、非标工装的定位轴安装位、小型动力头的基座连接位置，替代一体式铸造的支撑座，在小批量设备搭建、现有设备改造升级的场景中，能够大幅降低加工成本，缩短装配周期。

　　设计层面，该构件采用一体加工的结构形式，将筒形支撑腔体与立式安装板做了一体化衔接，衔接位置设置了渐变式的加强过渡结构，没有采用直角拼接的形式，能够有效降低应力集中系数，在承受径向载荷时，应力可以顺着过渡面均匀分散到安装板区域，避免衔接位置出现断裂风险。筒形支撑腔体的内孔为精加工基准面，加工时严格控制圆柱度与同轴度公差，能够适配对应直径的轴类零件、衬套或者轴承外圈，保证轴件转动时的径向跳动量控制在合理范围内，减少运转过程中的振动与磨损。立式安装板上设置了两个对称分布的安装通孔，孔位间距经过严格计算，既能够匹配常用的型材安装孔距，也能适配钢板焊接基座的固定点位，安装时可以通过螺栓穿过通孔将整个构件固定在设备基座或者型材框架上，安装板的平面度经过精加工处理，固定后能够保证支撑腔体的轴线与安装基准面保持垂直，避免轴件安装后出现偏斜。

　　从安装边界来看，筒形腔体的轴向长度、外径尺寸经过优化，既保证了足够的支撑接触长度，避免轴件出现悬臂过长的问题，又不会占用过多的安装空间，在空间紧凑的设备内部也能完成装配。安装板的厚度根据支撑载荷做了匹配设计，在螺栓锁紧时不会出现板面变形，保证长期使用后的位置精度。构件底部的支撑平面与安装板背面为同一加工基准，装配时可以直接贴合安装面，不需要额外调整垫片就能保证位置精度，降低现场装配的调试难度。

　　在功能特性上，该结构件兼顾了支撑刚性与装配灵活性，筒形腔体的侧壁厚度经过力学核算，在满足额定载荷下的强度要求的同时，尽可能减少材料用量，降低构件自重。腔体与安装板之间的横向加强筋结构，进一步提升了整体抗扭、抗弯性能，当轴件承受偏载载荷时，加强筋能够分担大部分弯矩，避免腔体与安装板的衔接位置出现形变。两个安装孔的位置设置在安装板的上下两端，锁紧后受力点分布均匀，不会出现单侧受力导致的构件翘起问题，在设备长期运行产生振动的工况下，也能保持连接的可靠性，不会出现螺栓松动、位置偏移的情况。

　　实际选型应用时，需要根据所支撑轴件的直径、运行时的径向载荷大小、安装空间的边界尺寸来匹配对应规格的该类构件，装配前需要确认安装基准面的平面度，避免因安装面不平整导致构件固定后出现内孔轴线偏斜，进而引发轴件磨损加快、运转异响等问题。安装螺栓的锁紧扭矩需要符合对应规格螺栓的扭矩要求，既不能扭矩不足导致连接松动，也不能扭矩过大造成安装板板面变形、内孔失圆。在需要配合轴承使用的场景中，筒形腔体的内孔公差按照轴承外圈的配合公差加工，能够实现过渡配合，装配时可以通过热装或者轻压入的方式安装轴承，保证轴承外圈与腔体的贴合度，避免轴承运转时出现外圈滑动的问题。
